申请日2018.10.15
公开(公告)日2019.01.22
IPC分类号B01F3/20; B01F15/00
摘要
本发明公开了一种污水处理用的硫化钠加药泵，包括加药泵主体，所述加药泵主体的前端外表面固定安装有安装板，且安装板的前端外表面固定安装有延伸板，所述延伸板的上端外表面固定安装有安装栓，所述加药泵主体的一侧外表面固定安装有出药口，且加药泵主体的前端外表面固定安装有U形水位管。本发明通过设置有一系列的结构使本装置在使用过程中能够从外面看清加药泵内部的水位，方便使用者及时补充水，还能够过滤掉硫化钠中的杂质，避免造成出药口堵塞，还能够将过滤筛牢牢的固定住，方便使用者清理过滤筛中的杂质，还能够根据安装区域调节安装板的宽度，安装起来十分灵活。
权利要求书

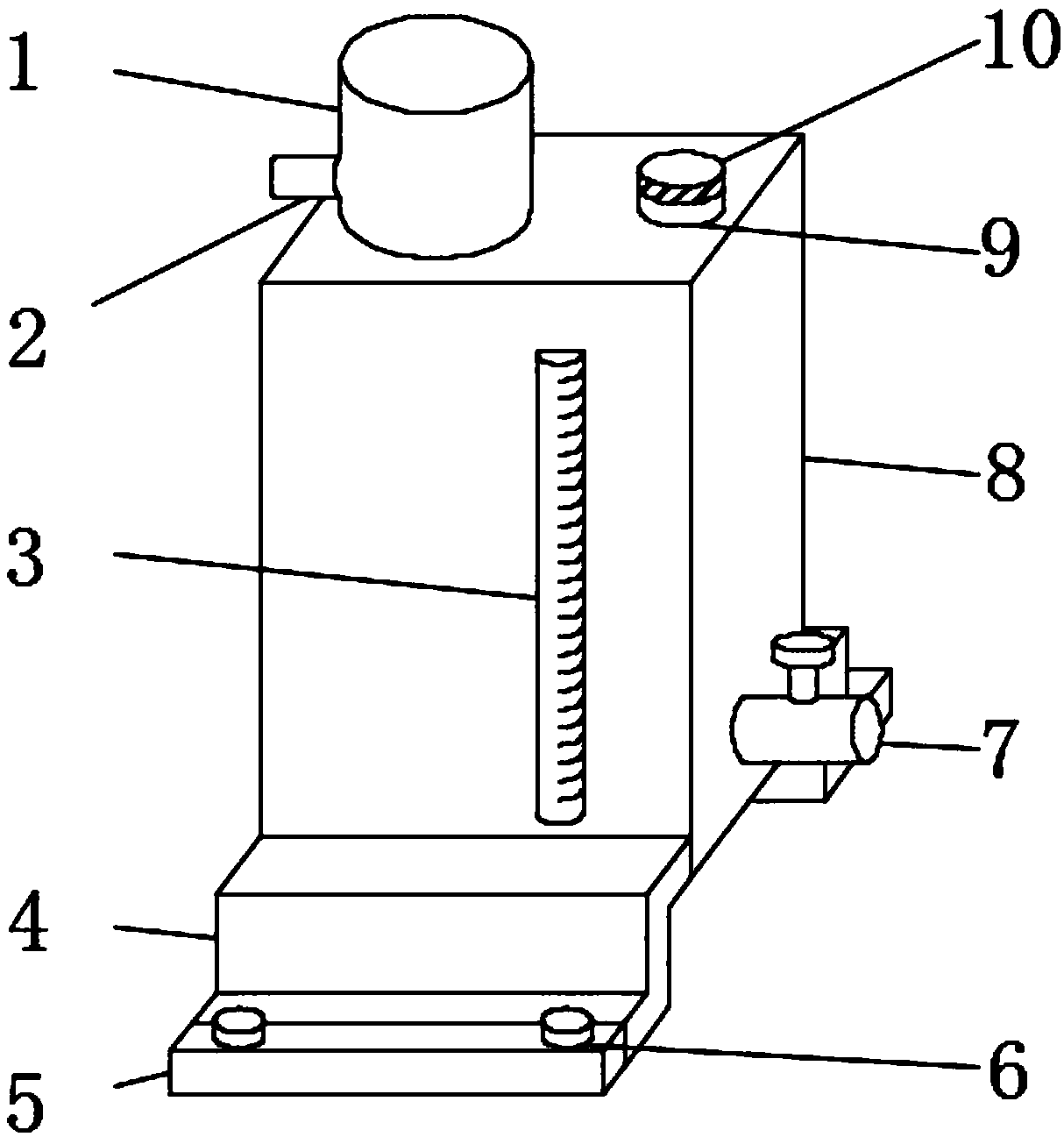

1.一种污水处理用的硫化钠加药泵，包括加药泵主体(8)，其特征在于：所述加药泵主体(8)的前端外表面固定安装有安装板(4)，且安装板(4)的前端外表面固定安装有延伸板(5)，所述延伸板(5)的上端外表面固定安装有安装栓(6)，所述加药泵主体(8)的一侧外表面固定安装有出药口(7)，且加药泵主体(8)的前端外表面固定安装有U形水位管(3)，所述加药泵主体(8)的上端外表面固定安装有进药管(9)，且进药管(9)的上端外表面活动安装有管盖(10)，所述加药泵主体(8)的上端外表面靠近一侧的位置固定安装有水泵(1)，且水泵(1)的一侧外表面固定安装有进水口(2)，所述加药泵主体(8)的内部开设有腔室(11)，且加药泵主体(8)与U形水位管(3)之间的位置设置有胶层(31)。
2.根据权利要求1所述的一种污水处理用的硫化钠加药泵，其特征在于：所述进药管(9)的内部固定安装有过滤筛(12)，且过滤筛(12)的一侧外表面固定安装有弹性卡块(121)，所述进药管(9)的内表面靠近下端的位置固定安装有限位块(124)，且限位块(124)的上端外表面设置有弹簧(123)，所述进药管(9)的一侧外表面靠近上端的位置活动安装有弹性按钮(122)。
3.根据权利要求2所述的一种污水处理用的硫化钠加药泵，其特征在于：所述弹簧(123)与限位块(124)的数量均为两个，且弹簧(123)与限位块(124)均以过滤筛(12)的中心为中点呈水平方向镜像放置。
4.根据权利要求1所述的一种污水处理用的硫化钠加药泵，其特征在于：所述安装板(4)的内部开设有杆槽(52)，且杆槽(52)的内表面固定安装有上卡齿(51)，所述延伸板(5)的后端外表面靠近一侧的位置固定安装有延伸杆(54)，且延伸杆(54)的外表面固定安装有下卡齿(53)。
5.根据权利要求4所述的一种污水处理用的硫化钠加药泵，其特征在于：所述上卡齿(51)与下卡齿(53)之间相互啮合。
6.根据权利要求1所述的一种污水处理用的硫化钠加药泵，其特征在于：所述U形水位管(3)的外表面设置有刻度线。
7.根据权利要求1所述的一种污水处理用的硫化钠加药泵，其特征在于：所述出药口(7)上端外表面固定安装有水阀。
说明书
一种污水处理用的硫化钠加药泵
技术领域
本发明涉及加药泵技术领域，具体为一种污水处理用的硫化钠加药泵。
背景技术
在污水处理的过程中，需要对污水进行净化处理，一般情况下使用加药泵进行加药净化，加药泵的种类有很多，但是现有的加药泵，在使用的时候，不能够从外部看清加药泵内部的水位，不能够及时补充水，还无法过滤掉硫化钠中的杂质，同一造成出药口堵塞，还不能改变安装板的宽度，无法根据安装区域调节安装板的宽度。
发明内容
本发明的目的在于提供一种污水处理用的硫化钠加药泵，通过设置有一系列的结构使本装置在使用过程中能够从外面看清加药泵内部的水位，方便使用者及时补充水，还能够过滤掉硫化钠中的杂质，避免造成出药口堵塞，还能够将过滤筛牢牢的固定住，方便使用者清理过滤筛中的杂质，还能够根据安装区域调节安装板的宽度，安装起来十分灵活。
为实现上述目的，本发明提供如下技术方案：一种污水处理用的硫化钠加药泵，包括加药泵主体，所述加药泵主体的前端外表面固定安装有安装板，且安装板的前端外表面固定安装有延伸板，所述延伸板的上端外表面固定安装有安装栓，所述加药泵主体的一侧外表面固定安装有出药口，且加药泵主体的前端外表面固定安装有U形水位管，所述加药泵主体的上端外表面固定安装有进药管，且进药管的上端外表面活动安装有管盖，所述加药泵主体的上端外表面靠近一侧的位置固定安装有水泵，且水泵的一侧外表面固定安装有进水口，所述加药泵主体的内部开设有腔室，且加药泵主体与U形水位管之间的位置设置有胶层。
通过采用上述技术方案，能够从外面看清加药泵内部的水位，方便使用者及时补充水，还能够过滤掉硫化钠中的杂质，避免造成出药口堵塞，还能够将过滤筛牢牢的固定住，方便使用者清理过滤筛中的杂质，还能够根据安装区域调节安装板的宽度，安装起来十分灵活。
优选的，所述进药管的内部固定安装有过滤筛，且过滤筛的一侧外表面固定安装有弹性卡块，所述进药管的内表面靠近下端的位置固定安装有限位块，且限位块的上端外表面设置有弹簧，所述进药管的一侧外表面靠近上端的位置活动安装有弹性按钮。
通过采用上述技术方案，限位块用来固定住弹簧。
优选的，所述弹簧与限位块的数量均为两个，且弹簧与限位块均以过滤筛的中心为中点呈水平方向镜像放置。
通过采用上述技术方案，弹簧能够为过滤筛提供弹力，能够弹起过滤筛。
优选的，所述安装板的内部开设有杆槽，且杆槽的内表面固定安装有上卡齿，所述延伸板的后端外表面靠近一侧的位置固定安装有延伸杆，且延伸杆的外表面固定安装有下卡齿。
通过采用上述技术方案，杆槽用来放置延伸杆。
优选的，所述上卡齿与下卡齿之间相互啮合。
通过采用上述技术方案，上卡齿与下卡齿交替相扣能够使延伸杆固定住。
优选的，所述U形水位管的外表面设置有刻度线。
通过采用上述技术方案，刻度线用来判断加入的药量与水位。
优选的，所述出药口上端外表面固定安装有水阀。
通过采用上述技术方案，水阀能够控制水流流出。
综上所述，本发明具有以下有益效果：
1、通过设置的U形水位管能够从外面看清加药泵内部的水位，方便使用者及时补充水，U形水位管通过胶层镶嵌在加药泵主体的前端，方便使用者观察水位，U形水位管上的刻度线用来判断加入的药量与水位;
2、通过设置的过滤筛能够过滤掉硫化钠中的杂质，避免造成出药口堵塞，还能够将过滤筛牢牢的固定住，方便使用者清理过滤筛中的杂质，在加入硫化钠的时候，过滤筛将杂质筛选下来，使用者可以按住弹性按钮，将弹性卡块从进药管中挤出，此时弹簧将过滤筛弹出，限位块用来固定住弹簧，避免弹簧脱离;
3、通过设置的延伸板能够根据安装区域调节安装板的宽度，安装起来十分灵活，在安装加药泵的时候，将延伸板上延伸杆从安装板上的杆槽中拉出，拉出过程中，上卡齿与下卡齿相扣滑动，在人力的情况下才可以拉动，调整好安装板的宽度后，使用安装栓固定住即可。
