申请日1991.01.10
公开(公告)日1992.01.08
IPC分类号B01D36/00
摘要
一种除尘废水净化装置，是由进水管、喷嘴、涡流反应器、第二反应室、斜管束、发泡塑料滤料层、穿孔集水管、反冲洗进水管、出水管、积泥斗、排泥渣管、泄空管、入孔、澄清室组成，除尘废水通过该装置各部件可逐步净化澄清，并不需要加任何混凝剂或助凝剂，从而达到废水利用的目的，而且使反冲洗工艺简化，使用方便，烟尘颗粒沉淀效率高。
権利要求書
1、除尘废水净化装置，是由进水管、喷咀、涡流反应器、第二反应室、斜管束、发泡塑料滤料层、穿孔集水管、反冲洗进水管、出水管、积泥斗、排泥渣管、泄空管、入孔、澄清室组成，其特征在于喷咀的一端接在进水管路上，另一端置于装置的底部中央，在喷咀的上边套着涡流反应器，涡流反应器下端呈喇叭口形，中间是倒置圆锥形状，上端是圆柱形状，在涡流反应器的外边套着第二反应室，第二反应室呈倒置的圆筒状，第二反应室外边下端是澄清室，澄清室圆呈筒状，中间是沿圆周周向倾斜放置着斜管束，且直径较小的内切圆，在装置的顶部为发泡塑料滤料层，发泡塑料滤料层中间是辐射穿孔集水管，轴向中间上边是反充洗进水管，下边是出水管，旁边是入孔，装置底部两边是对称的积泥斗和排泥渣管，中间还有泄空管。
2、根据权利要求1所述的除尘废水净化装置，其特征在于辐射式穿孔集水管是由一个中心管连接辐射管，而辐射管的四周又分布着集水孔，且管上包有轻质滤网。
说明书
本实用新型属于环境保护的污水处理设备。
目前，除尘洗涤废水，一般常用沉淀进行沉淀处理，但因除尘废水中含有的烟尘颗粒总容积比重小于1，故使部分颗粒漂浮在沉淀池表面，随使用时间的增长，越积越厚，一般使用不久，就会使沉淀池出水水质恶化，而不能重复使用。此外，还有借用处理饮用水的净化器来处理除尘洗涤废水的，但该方法成本太高，投加混凝剂后出水效果也不理想。
本实用新型的目的是：提供一种除尘废水净化装置，该装置使除尘废水流经各部件，逐步净化，从而达到废水利用的目的。

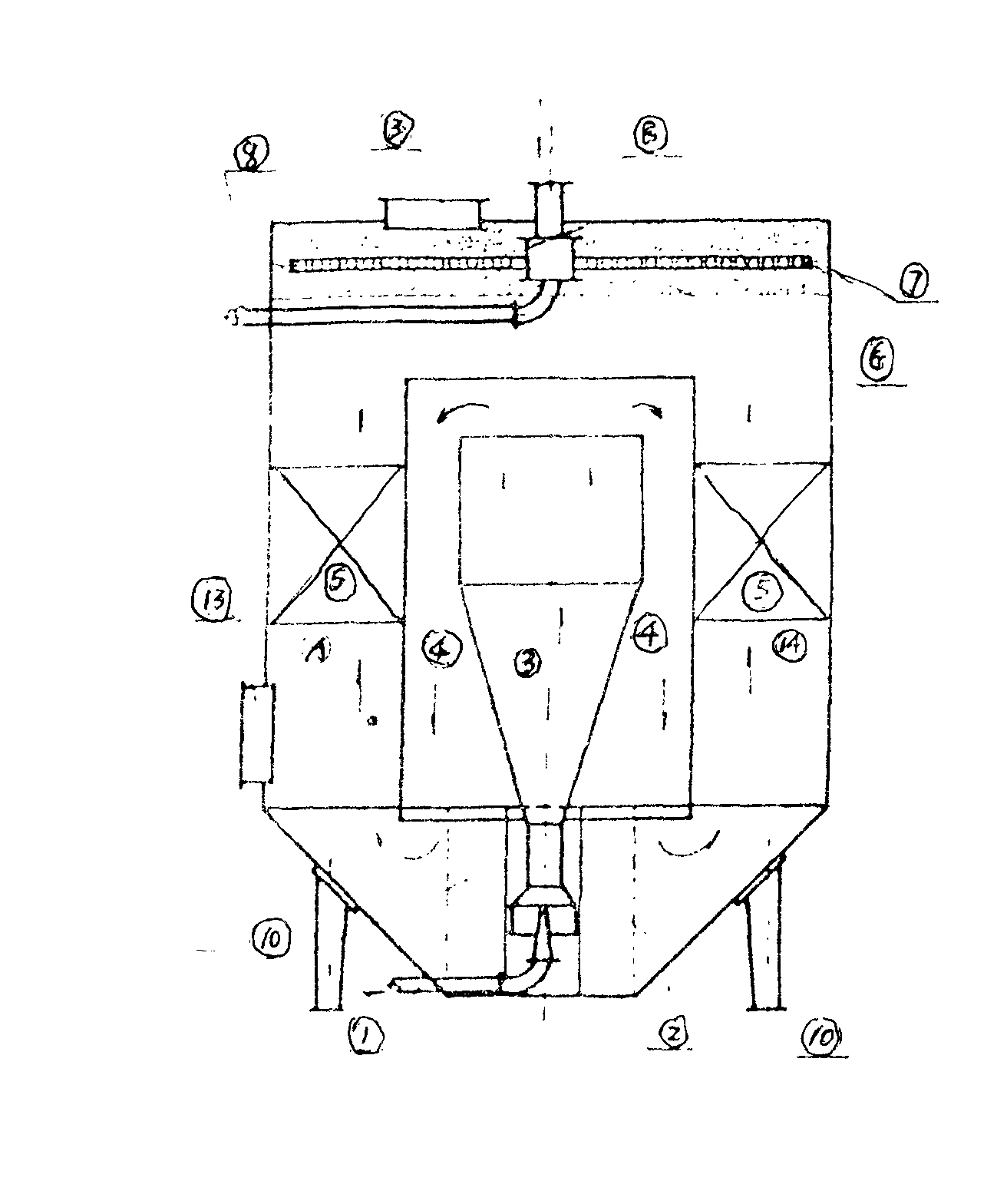

本实用新型的内容是：除尘废水净化装置是由进水管、喷咀、涡流反应器、第二反应室、斜管束、发泡塑料滤料层、穿孔集水管、反冲洗进水管、出水管、积泥斗、排泥渣管、泄空管、人孔、澄清室组成，喷咀的一端接进水管路上，另一端置于装置的底部中央，在喷咀的上边套着涡流反应器，涡流反应器下端呈喇叭口形，中间是倒置圆锥形状，上端是圆柱形状，在涡流反应器的外边套着第二反应室，第二反应室呈倒置的圆筒状;第二反应室外边下端是澄清室呈圆筒状，中间是沿圆周周向倾斜放置着斜管束，且直径较小的内切圆，在装置的顶部是发泡塑料滤料层，发泡塑料滤料层中间是辐射穿孔集水管，轴向中间上边是反冲洗进水管，下边是出水管，旁边是人孔，装置底部两边是对称的积泥斗和排泥渣管，中间还有泄空管。
辐射式穿孔集水管是由一个中心管连接辐射管，而辐射管的四周又分布着集水孔，且管上包着轻质滤网。
废水处理的过程是：除尘废水通过管路从喷咀喷射出后，进入涡流反应器，由于涡流反应器下端是向下的喇叭口，所以在喷咀喷射的同时，就回流部分位于装置底部的沉淀泥渣，由于涡流反应器是圆锥形连接圆柱形，而且大口在上，所以除尘废水中的烟尘颗粒与水及回流的沉淀泥渣碰撞混合，去除了烟灰颗粒孔隙间的空气，使颗粒的比重增大，然后与水一同进入第二反应室，在第二反应室中，一部分颗粒与水分离而沉淀，另一部分颗粒随水流上升，进入斜管束，斜管沿圆周周向倾斜放置，克服了沿径向放置产生的死角，并针对烟灰颗粒的沉淀特性，采用了较小孔径的斜管，提高了沉淀效果，斜管束也可用斜扳束代替，作用一样，装置的顶部是滤料层，滤料层中部是包有滤网的辐射式穿孔集水管，从斜管流出的水再经过滤料层，滤过了细小颗粒再通过集水管，集水进入中心管后，流出供循环使用。
本装置及冲洗时，利用辐射穿过孔集水管进行逆向反冲洗，其过程是：反冲洗经中心管后，进入辐射穿孔集水管，再从辐射管的集水孔进入滤料层，从而完成反洗的过程，这样使反洗工艺得到简化，方便使用。
在本装置的底部位于底锥的两侧设有两个对称的积泥斗，可定期将分离出的多余泥渣排放掉。
本实用新型和现有净水设备相比较有以下的优点：
1、本装置不需要投放任何混凝剂及助凝剂，而使该装置处理的除尘废水出水水质小于25～50mg/L，能够循环使用。
2、沿圆周周向倾斜放置的斜管束，并采用了足够小的内切圆直径，使烟尘颗粒有较高的沉淀效率。
3、集水采用了辐射式穿孔集水管，位于滤料层的中间，不需专门设置反冲洗装置，利用辐射穿孔集水管进行逆向反冲洗。
