申请日2018.01.15
公开(公告)日2018.09.07
IPC分类号C02F9/10; C02F101/20
摘要
本实用新型公开了一种含镍工业废水深度处理装置，包括依次连通的预处理装置、缓冲池、深度处理装置和高盐结晶回收装置;所述预处理装置包括两个相互并联的预处理柱;所述深度处理装置包括由管道依次串接的第一吸附柱、第二吸附柱和第三吸附柱。该装置处理效率高，处理效果稳定，操作简便，容易实现自动化控制，具有很好的市场实用价值。
权利要求书
1.一种含镍工业废水深度处理装置，其特征在于，包括依次连通的预处理装置、缓冲池、深度处理装置和高盐结晶回收装置;
所述预处理装置包括两个相互并联的预处理柱;
所述深度处理装置包括由管道依次串接的第一吸附柱、第二吸附柱和第三吸附柱;每根吸附柱均设有位于顶部的进水口和位于底部的出水口，第三吸附柱的出水口还通过管道与第一吸附柱的进水口连接;
每根吸附柱的进水口和出水口均分别连接废水进水支管和废水出水支管，每根废水进水支管均与废水进水总管连通，每根废水出水支管均与废水出水总管连通;
每根吸附柱的进水口和出水口均分别连接反洗进水支管和反洗出水支管，每根反洗进水支管均与废水进水总管连通，每根反洗出水支管均与废水出水总管连通;
每根进水支管、出水支管、进水总管与出水总管上均设有阀门;
所述高盐结晶回收装置包括与废水出水总管相连的储水池，储水池分别与冷冻机和离心机相连，离心机和反渗透装置相连。
2.如权利要求1所述的装置，其特征在于，所述反渗透装置还与所述储水池相连。
3.如权利要求1所述的装置，其特征在于，反洗进水总管分别与酸液池和清水池相连。
4.如权利要求1所述的装置，其特征在于，每根吸附柱的上部设有树脂进口，下部设有树脂出口。
说明书
一种含镍工业废水深度处理装置
技术领域
本实用新型涉及一种含镍工业废水深度处理装置，属于环保化工设备技术领域。
背景技术
随着现代工业的迅猛发展，镍金属的消耗日益增大，产生大量的含镍废水，过量的镍进入生态环境中，将严重影响人类身体健康。因此研究含镍废水的深度处理方法意义重大。目前，处理含镍废水的方法主要有吸附法、膜分离法、离子交换法、化学沉淀法和电解法等。这些方法对于痕量的镍去除效果较差，难以满足废水排放的要求。离子交换法虽然占地面小，去除效率高，但是也容易受到其他阳离子的干扰，影响去除效果。吸附法目前已经广泛应用于饮用水的处理与保障当中。但是对于含镍废水的深度处理还鲜见报道。
实用新型内容
本实用新型解决的技术问题是，针对现有技术不足，提供一种高盐含镍工业废水深度处理装置。
本实用新型的技术方案是，提供一种含镍工业废水深度处理装置，包括依次连通的预处理装置、缓冲池、深度处理装置和高盐结晶回收装置;所述预处理装置包括两个相互并联的预处理柱;
所述深度处理装置包括由管道依次串接的第一吸附柱、第二吸附柱和第三吸附柱;每根吸附柱均设有位于顶部的进水口和位于底部的出水口，第三吸附柱的出水口还通过管道与第一吸附柱的进水口连接;
每根吸附柱的进水口和出水口均分别连接废水进水支管和废水出水支管，每根废水进水支管均与废水进水总管连通，每根废水出水支管均与废水出水总管连通;
每根吸附柱的进水口和出水口均分别连接反洗进水支管和反洗出水支管，每根反洗进水支管均与废水进水总管连通，每根反洗出水支管均与废水出水总管连通;
每根进水支管、出水支管、进水总管与出水总管上均设有控制阀门;
所述高盐结晶回收装置包括与废水出水总管相连的储水池，储水池分别与冷冻机和离心机相连，离心机和反渗透装置相连。
优选地，所述反渗透装置还与所述储水池相连。
优选地，反洗进水总管分别与酸液池和清水池相连。
优选地，每根吸附柱的上部设有树脂进口，下部设有树脂出口。
优选地，所述预处理柱上端均安装有排气阀门。

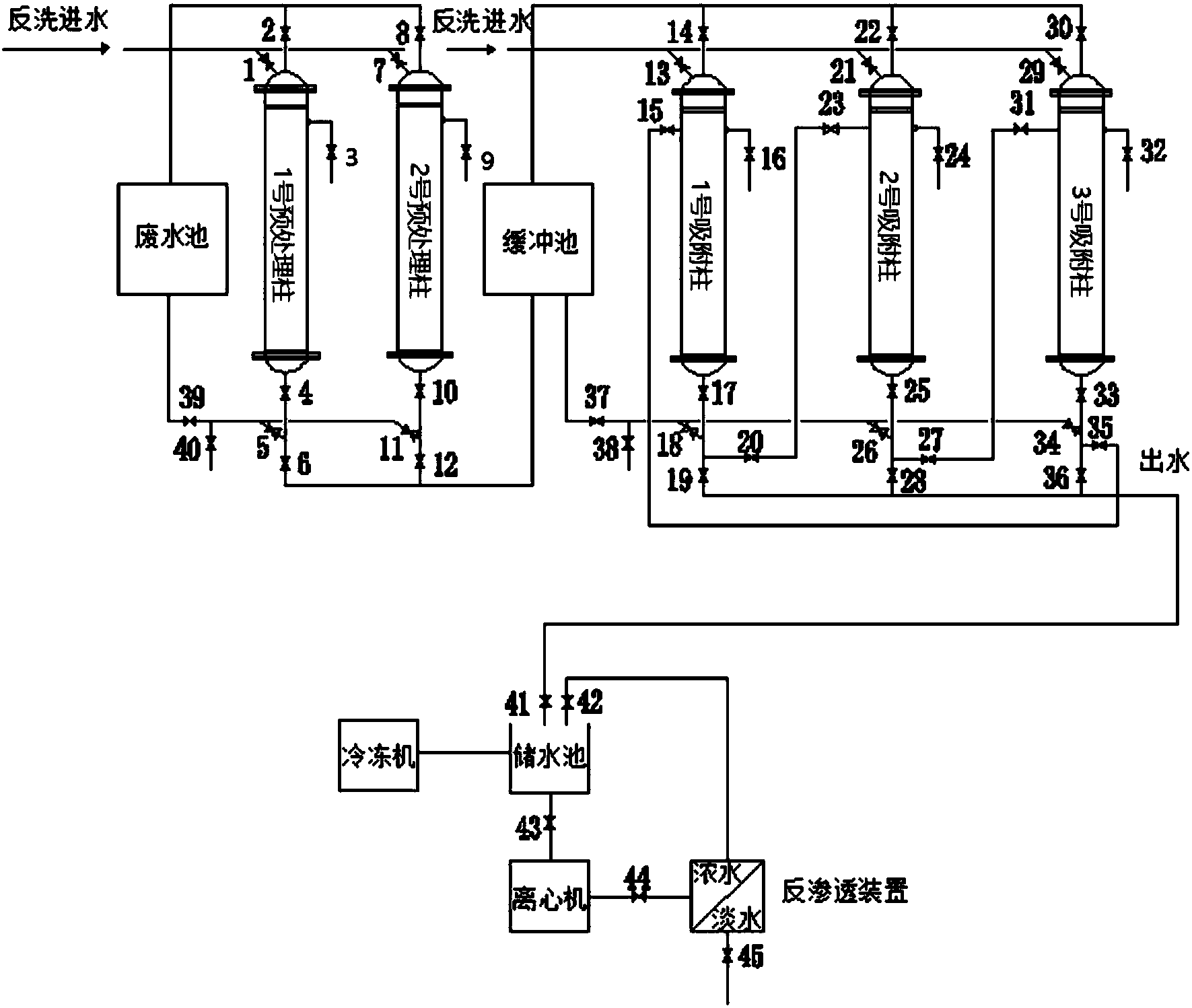

所述预处理装置包括两个预处理柱(或称预处理罐)，其中一个柱体使用，另一个柱体备用;深度除镍部分包括三个吸附柱，其中两个柱体串联使用，另一柱体备用;高盐结晶回收装置包括冷冻机、离心机和反渗透装置。工业废水经过预处理柱处理，进入缓冲池调节后，通过两个串联使用的吸附柱深度除镍，除镍后的出水与高盐结晶回收装置的储水池连通，通过冷冻结晶、离心回收硫酸钠，离心上清液经过反渗透设备处理后淡水循环使用，浓水通过管道回到储水池再次结晶。本实用新型结构紧凑，处理效率高，处理效果稳定，
所述预处理装置，原水进水总管和反洗进水总管分别通过一根进水支管与预处理柱连通，出水总管通过两个出水支管分别与预处理柱出水管连通，反洗出水管通过两个反洗出水支管分别与预处理柱出水管连通。
与现有技术相比，本实用新型所具有的有益效果为：本实用新型的装置可以实现废水预处理、深度除镍和高盐结晶回收，可以通过预处理与二级串联吸附深度除镍，冷冻降温、离心、反渗透装置回收高盐成分硫酸钠。外部控制设备精确控制各个阀门的开度，装置结构紧凑，处理效率高，处理效果稳定，可实现连续运行，操作简便，容易实现自动化控制，具有较好的市场应用价值和推广潜能。
