申请日2018.07.12
公开(公告)日2019.02.22
IPC分类号C02F9/02
摘要
本实用新型提供了一种污水处理设备，包括除杂箱和处理箱，所述的除杂箱与处理箱通过管路连接;所述的除杂箱包括进水管和第一过滤层，所述的第一过滤层固定在除杂箱内，所述的进水管位于除杂箱的下方;所述的处理箱包括第一连接管、第二连接管和2个收集板，所述的第一连接管和收集板均位于处理箱内，所述的收集板将处理箱隔为反应腔、沉淀腔和净水腔，所述的沉淀腔位于反应腔与净水腔之间，所述的沉淀腔与反应腔通过第一连接管相连通，所述的沉淀腔与净水腔通过第二连接管相连通。本实用新型所述的一种污水处理设备，除尘箱的进水管设在第一过滤层的下方，污水中的悬浮物能够在自身重力和第一过滤层的隔挡作用下下落。
权利要求书

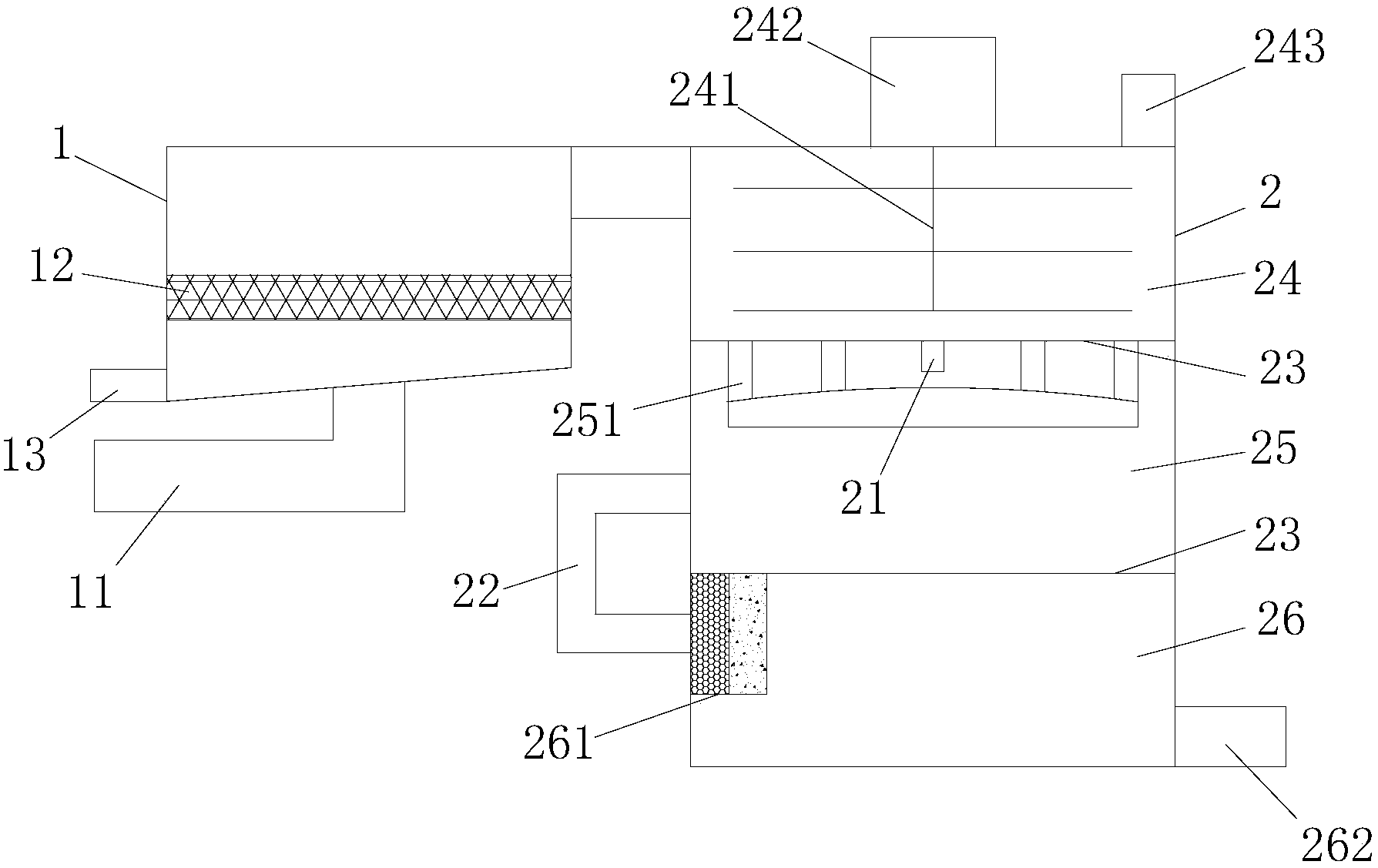

1.一种污水处理设备，其特征在于：包括除杂箱(1)和处理箱(2)，所述的除杂箱(1)与处理箱(2)通过管路连接;
所述的除杂箱(1)包括进水管(11)和第一过滤层(12)，所述的第一过滤层(12)固定在除杂箱(1)内，所述的进水管(11)位于除杂箱(1)的下方;
所述的处理箱(2)包括第一连接管(21)、第二连接管(22)和2个收集板(23)，所述的第一连接管(21)和收集板(23)均位于处理箱(2)内，所述的收集板(23)将处理箱(2)隔为反应腔(24)、沉淀腔(25)和净水腔(26)，所述的沉淀腔(25)位于反应腔(24)与净水腔(26)之间，所述的沉淀腔(25)与反应腔(24)通过第一连接管(21)相连通，所述的沉淀腔(25)与净水腔(26)通过第二连接管(22)相连通;
所述的沉淀腔(25)内设有滤芯(251)，所述的滤芯(251)套在第一连接管(21)的外侧。
2.根据权利要求1所述的一种污水处理设备，其特征在于：所述的滤芯(251)包括底盘(2511)、第一吸附网(2512)和第二吸附网(2513)，所述的第一吸附网(2512)和第二吸附网(2513)均固定在底盘(2511)上。
3.根据权利要求2所述的一种污水处理设备，其特征在于：所述的第一吸附网(2512)与第二吸附网(2513)均为圆环状结构，所述的第一吸附网(2512)套在所述的第一连接管(21)的外侧，所述的第二吸附网(2513)套在第一吸附网(2512)的外侧。
4.根据权利要求2所述的一种污水处理设备，其特征在于：所述的底盘(2511)的上表面为球面结构。
5.根据权利要求1所述的一种污水处理设备，其特征在于：所述的第二连接管(22)位于所述的处理箱(2)的外侧。
6.根据权利要求5所述的一种污水处理设备，其特征在于：所述的第二连接管(22)的一端位于所述的沉淀腔(25)的上部，且第二连接管(22)的另一端位于所述的净水腔(26)的上部。
7.根据权利要求6所述的一种污水处理设备，其特征在于：所述的净水腔(26)内设有第二过滤层(261)，所述的第二过滤层(261)固定在所述的第二连接管(22)的一端。
8.根据权利要求1所述的一种污水处理设备，其特征在于：所述的处理箱(2)还包括电机(242)和搅拌轴(241)，所述的搅拌轴(241)位于所述的反应腔(24)内，所述的搅拌轴(241)的一端贯穿处理箱(2)的箱壁，并与电机(242)的转轴固定连接。
9.根据权利要求1所述的一种污水处理设备，其特征在于：所述的除杂箱(1)的底部为斜面结构。
10.根据权利要求1所述的一种污水处理设备，其特征在于：所述的处理箱(2)上设有出水管(262)，所述的出水管(262)与所述的净水腔(26)相连通。
说明书
一种污水处理设备
技术领域
本实用新型属于水处理设备领域，尤其是涉及一种污水处理设备。
背景技术
径流污水是由城市降水淋洗大气污染物和冲刷建筑物、地面、废渣、垃圾而形成的污水。主要污染物有：悬浮物、病原体、需氧有机物、植物营养素等。径流污水是城市污水中的一部分，由城市排水管网汇集并输送到污水处理厂进行处理，处理后的污水，可用于工业、农业或外排。径流污水具有量大、集中、水质较为稳定的特点，是一种潜在的水资源，污水经过处理后完全可以重复使用，并实现水在自然界中的良性循环。
目前，大部分的污水处理厂都是采用多级沉淀池连续沉淀的方法进行处理，然而这种方法占地面积较大，而且沉淀池多为露天设置，在污水处理的过程中容易造成二次污染，污水处理的效果不容易控制。
发明内容
有鉴于此，本实用新型旨在提出一种污水处理设备，以解决上述问题。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种污水处理设备，包括除杂箱和处理箱，所述的除杂箱与处理箱通过管路连接;
所述的除杂箱包括进水管和第一过滤层，所述的第一过滤层固定在除杂箱内，所述的进水管位于除杂箱的下方;
所述的处理箱包括第一连接管、第二连接管和2个收集板，所述的第一连接管和收集板均位于处理箱内，所述的收集板将处理箱隔为反应腔、沉淀腔和净水腔，所述的沉淀腔位于反应腔与净水腔之间，所述的沉淀腔与反应腔通过第一连接管相连通，所述的沉淀腔与净水腔通过第二连接管相连通;
所述的沉淀腔内设有滤芯，所述的滤芯套在第一连接管的外侧。
进一步的，所述的滤芯包括底盘、第一吸附网和第二吸附网，所述的第一吸附网和第二吸附网均固定在底盘上。
进一步的，所述的第一吸附网与第二吸附网均为圆环状结构，所述的第一吸附网套在所述的第一连接管的外侧，所述的第二吸附网套在第一吸附网的外侧。
进一步的，所述的底盘的上表面为球面结构。
进一步的，所述的第二连接管位于所述的处理箱的外侧。
进一步的，所述的第二连接管的一端位于所述的沉淀腔的上部，且第二连接管的另一端位于所述的净水腔的上部。
进一步的，所述的净水腔内设有第二过滤层，所述的第二过滤层固定在所述的第二连接管的一端。
进一步的，所述的处理箱还包括电机和搅拌轴，所述的搅拌轴位于所述的反应腔内，所述的搅拌轴的一端贯穿处理箱的箱壁，并与电机的转轴固定连接。
进一步的，所述的除杂箱的底部为斜面结构。
进一步的，所述的处理箱上设有出水管，所述的出水管与所述的净水腔相连通。
相对于现有技术，本实用新型所述的一种污水处理设备具有以下优势：
(1)本实用新型所述的一种污水处理设备，设有除杂箱能够将污水中不溶解的悬浮物过滤去除。而且除杂箱的进水管设置在除杂箱的底部，污水自下而上进行过滤，从而使污水中的悬浮物能够在自身重力和第一过滤层的隔挡作用下下落。相对于传统的设置在上方的进水管，所述的除杂箱能够防止悬浮物在水流长期的冲击作用下穿过过滤网，减轻处理设备后续的过滤负担。
(2)本实用新型所述的一种污水处理设备，在处理箱内设有反应腔和沉淀腔，反应腔可以通过添加中和试剂去除污水中的氮和磷等营养物，防止水体富营养化;沉淀腔能够进行二次过滤和沉淀，主要将污水中的胶体、可溶性有机物及反应后的产物等去除。
