申请日2018.07.12
公开(公告)日2019.01.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种医疗废水处理设备，包括设备箱体，所述设备箱体的一侧外表面中心上端固定安装有防臭管，且设备箱体的上端外表面一侧固定安装有一号观察口，所述设备箱体的上端外表面一侧靠近一号观察口的一侧固定安装有二号观察口，且一号观察口的上端外表面活动安装有盖板，所述设备箱体的上端外表面另一侧活动安装有水质监测仪，且水质监测仪的上端外表面一侧下方活动安装有控制按钮。本实用新型所述的一种医疗废水处理设备，设有防臭管、水质监测仪与爬梯，防臭管能很好的阻绝设备内的臭气通过排入管道进行气体回流，水质监测仪能很好的对其进行水质监测，爬梯能很方便的进行上下攀爬，带来更好的使用前景。
权利要求书

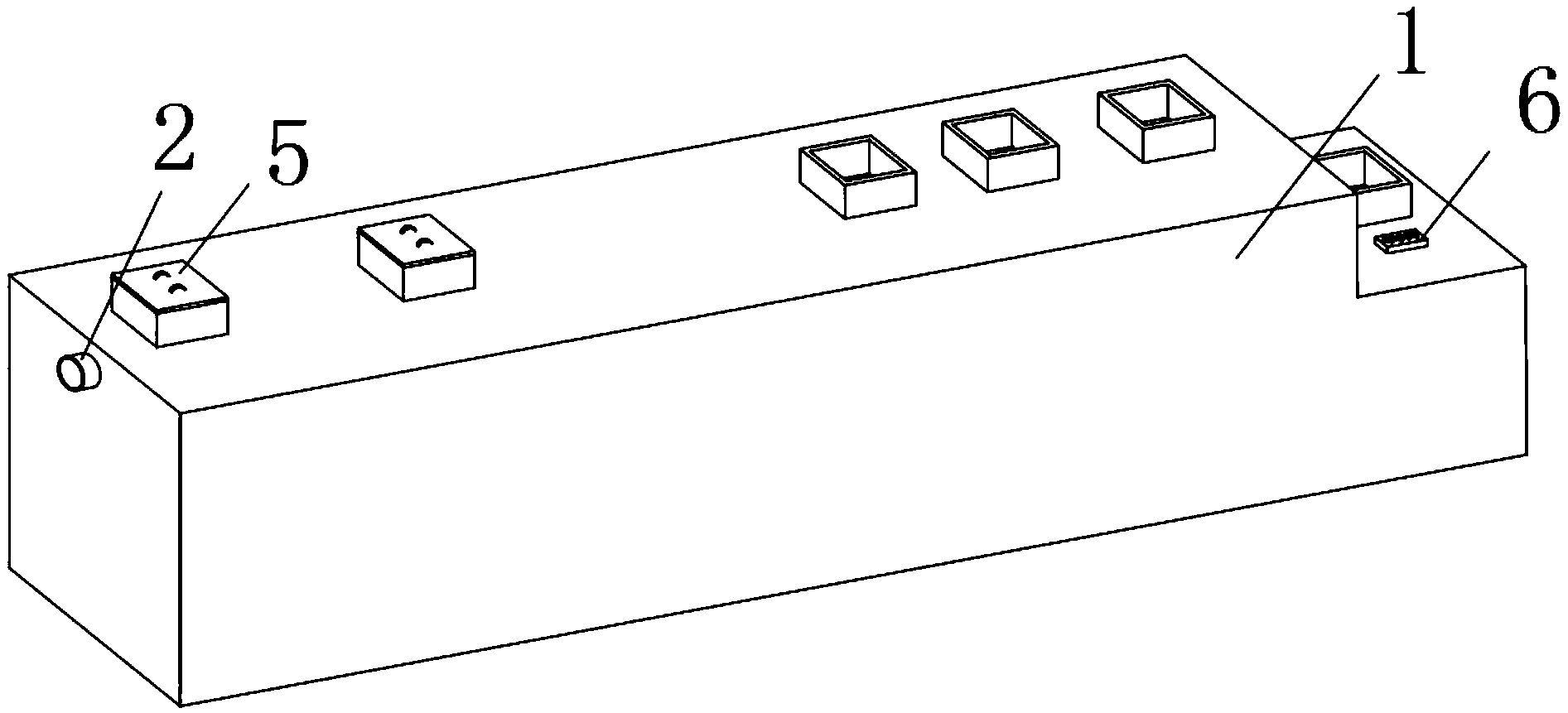

1.一种医疗废水处理设备，包括设备箱体(1)，其特征在于：所述设备箱体(1)的一侧外表面中心上端固定安装有防臭管(2)，且设备箱体(1)的上端外表面一侧固定安装有一号观察口(3)，所述设备箱体(1)的上端外表面一侧靠近一号观察口(3)的一侧固定安装有二号观察口(4)，且一号观察口(3)的上端外表面活动安装有盖板(5)，所述设备箱体(1)的上端外表面另一侧活动安装有水质监测仪(6)，且水质监测仪(6)的上端外表面一侧下方活动安装有控制按钮(7)，所述水质监测仪(6)的上端外表面中心固定安装有显示屏(8)，且设备箱体(1)的内部一侧固定安装有存水池(11)，所述设备箱体(1)的内部一侧靠近存水池(11)的一侧固定安装有厌氧池(12)，且设备箱体(1)的内部中心靠近厌氧池(12)的一侧固定安装有一号好氧池(13)，所述设备箱体(1)的内部中心靠近一号好氧池(13)的一侧固定安装有二号好氧池(14)，且设备箱体(1)的内部中心靠近二号好氧池(14)的一侧固定安装有一号沉淀池(15)，所述设备箱体(1)的内部中心靠近一号沉淀池(15)的一侧固定安装有二号沉淀池(16)，且设备箱体(1)的内部另一侧靠近二号沉淀池(16)的一侧固定安装有消毒池(17)，所述设备箱体(1)的内部另一侧靠近消毒池(17)的一侧固定安装有水质监测池(18)，且二号沉淀池(16)的内部活动安装有爬梯(19)，所述水质监测池(18)的内部靠近水质监测仪(6)的下端设有连接线(9)，且连接线(9)的下端外表面活动安装有监测块(10)。
2.根据权利要求1所述的一种医疗废水处理设备，其特征在于：所述盖板(5)的上端外表面设有把手，把手与盖板(5)固定连接。
3.根据权利要求1所述的一种医疗废水处理设备，其特征在于：所述爬梯(19)的外表面涂有防腐涂层，且爬梯(19)的外表面设有防滑纹。
4.根据权利要求1所述的一种医疗废水处理设备，其特征在于：所述水质监测仪(6)的内部设有分析芯片、电路板和电池，电池的输出端与水质监测仪(6)的输入端电性连接。
5.根据权利要求1所述的一种医疗废水处理设备，其特征在于：所述设备箱体(1)的形状为长方形，且设备箱体(1)的外表面涂有防水涂层。
6.根据权利要求1所述的一种医疗废水处理设备，其特征在于：所述防臭管(2)的形状为圆形，且防臭管(2)的内部中心设有弯弧。
说明书
一种医疗废水处理设备
技术领域
本实用新型涉及医疗废水处理设备领域，具体涉及一种医疗废水处理设备。
背景技术
医疗废水处理设备即用于医院用处理废水的一种设备，常用于对医疗废水进行处理并排放。随着一种医疗废水处理设备的不断重视与投入，一种医疗废水处理设备在一定程度上得到了很好地改进，能够便于对医用废水进行处理，但现有的一种医疗废水处理设备还存在一定的不足，相信未来将会得到进一步完善，以满足使用时的不同需求;现有的医疗废水处理设备在使用时存在一定的弊端，不能很好的阻绝设备内的臭气通过排入管道进行气体回流，当废水进过设备处理后不能很好的对其进行水质监测，从而不可得知是否达到排放标准，当需要对其沉淀物进行清理的时候不能很方便的进行上下攀爬，在实际的使用过程中带来了一定的影响，为此，我们提出一种医疗废水处理设备。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种医疗废水处理设备。
为了解决上述技术问题，本实用新型提供了如下的技术方案。
一种医疗废水处理设备，包括设备箱体，所述设备箱体的一侧外表面中心上端固定安装有防臭管，且设备箱体的上端外表面一侧固定安装有一号观察口，所述设备箱体的上端外表面一侧靠近一号观察口的一侧固定安装有二号观察口，且一号观察口的上端外表面活动安装有盖板，所述设备箱体的上端外表面另一侧活动安装有水质监测仪，且水质监测仪的上端外表面一侧下方活动安装有控制按钮，所述水质监测仪的上端外表面中心固定安装有显示屏，且设备箱体的内部一侧固定安装有存水池，所述设备箱体的内部一侧靠近存水池的一侧固定安装有厌氧池，且设备箱体的内部中心靠近厌氧池的一侧固定安装有一号好氧池，所述设备箱体的内部中心靠近一号好氧池的一侧固定安装有二号好氧池，且设备箱体的内部中心靠近二号好氧池的一侧固定安装有一号沉淀池，所述设备箱体的内部中心靠近一号沉淀池的一侧固定安装有二号沉淀池，且设备箱体的内部另一侧靠近二号沉淀池的一侧固定安装有消毒池，所述设备箱体的内部另一侧靠近消毒池的一侧固定安装有水质监测池，且二号沉淀池的内部活动安装有爬梯，所述水质监测池的内部靠近水质监测仪的下端设有连接线，且连接线的下端外表面活动安装有监测块。
优选的，所述盖板的上端外表面设有把手，把手与盖板固定连接。
优选的，所述爬梯的外表面涂有防腐涂层，且爬梯的外表面设有防滑纹。
优选的，所述水质监测仪的内部设有分析芯片、电路板和电池，电池的输出端与水质监测仪的输入端电性连接。
优选的，所述设备箱体的形状为长方形，且设备箱体的外表面涂有防水涂层。
优选的，所述防臭管的形状为圆形，且防臭管的内部中心设有弯弧。
本实用新型所达到的有益效果是：该医疗废水处理设备，通过设置有防臭管，从而能很好的阻绝设备内的臭气通过排入管道进行气体回流，通过设置有水质监测仪，从而废水进过设备处理后能很好的对其进行水质监测，从而直观的得知是否达到排放标准，通过设置有爬梯，从而当需要对其沉淀物进行清理的时候，能很方便的进行上下攀爬，整个装置简单，操作方便，使用的效果相对于传统方式更好。
