申请日2018.07.12
公开(公告)日2019.02.15
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型涉及一种高导电率工业废水处理系统，属于污水处理技术领域，适用于处理电导率较高的工业废水，所述的高导电率工业废水处理系统包括原高导电率工业废水处理单元、切换阀门、超滤装置、超滤产水箱、二级反渗透单元和浓水反渗透单元，本实用新型提供一种高导电率工业废水处理系统，针对高电导率的工业废水进行试验研究，通过对处理流程各环节参数的量化分析和计算，最终采取了新的处理工艺流程：预处理+多介质过滤+超滤+浓水反渗透+二级反渗透，新流程只有5个阶段，有效提高高导电率废水系统的回收率，并增强高电导的水质处理能力，有效提升工作效率。
权利要求书
1.一种高导电率工业废水处理系统，其特征在于：所述的高导电率工业废水处理系统包括原高导电率工业废水处理单元、切换阀门、超滤装置、超滤产水箱、二级反渗透单元和浓水反渗透单元，原高导电率工业废水处理单元通过切换阀门与超滤装置连接，超滤装置与超滤产水箱连接，超滤产水箱一端与二级反渗透单元连接，另一端与浓水反渗透单元连接，所述的浓水反渗透单元包括浓水反渗透系统、浓水反渗透高压泵、浓水回用箱、保安过滤器Ⅰ、浓水反渗透产水、保安过滤器Ⅱ，所述的超滤产水箱通过保安过滤器Ⅰ与浓水反渗透高压泵连接，浓水反渗透高压泵通过浓水反渗透系统与浓水回用箱连接，浓水反渗透系统与浓水反渗透产水连接，浓水反渗透产水通过保安过滤器Ⅱ与二级反渗透单元连接，所述的二级反渗透单元包括二级反渗透系统、二级反渗透浓水、二级反渗透高压泵、产水回用水箱，二级反渗透高压泵一端与保安过滤器Ⅱ连接，另一端通过二级反渗透系统与产水回用水箱连接，二级反渗透系统另一端通过二级反渗透浓水与超滤产水箱连接。
2.根据权利要求1所述的一种高导电率工业废水处理系统，其特征在于：所述的原高导电率工业废水处理单元与现有高导电率工业废水处理单元通过切换阀门连接，切换阀门切换的临界值为废水导电率≥6000us/cm。
3.根据权利要求1所述的一种高导电率工业废水处理系统，其特征在于：所述的浓水反渗透浓水直接回用于渣缓冷。
说明书
一种高导电率工业废水处理系统
技术领域
本实用新型属于污水处理技术领域，具体地说，涉及一种高导电率工业废水处理系统，适用于处理电导率较高的工业废水。
背景技术
随着国家对环保要求的不断提高，工业废水处理也越来越显示出其在工业生产中的重要性、必要性。
作为有色金属工业，工业废水中主要含尘、渣、盐等，通常废水处理采用的流程为：预处理+多介质过滤+超滤+一级反渗透+二级反渗透+浓水反渗透，冶炼工业废水经过这六个阶段的处理后，最终的产水用于工业冷却循环水，最终浓水用于冶炼废渣冷却水，达到零排放。
但作为工业生产的流程，并不是稳定不变的，因此工业废水中的成份、比例也会产生大范围的波动。尤其是电导率波动，对常规水处理流程的影响极大。当电导率指标≥6000us/cm时，一级反渗就不能正常过流，甚至会导致一级反渗膜堵塞或损坏。最终导致废水处理系统完全停滞，无法作业。
发明内容
为了克服背景技术中存在的问题，本实用新型提供一种高导电率工业废水处理系统，针对高电导率的工业废水进行试验研究，通过对处理流程各环节参数的量化分析和计算，最终采取了新的处理工艺流程：预处理+多介质过滤+超滤+浓水反渗透+二级反渗透，新流程只有5个阶段，有效提高高导电率废水系统的回收率，并增强高电导的水质处理能力，有效提升工作效率。
为达到上述目的，本实用新型是按如下技术方案实施的：

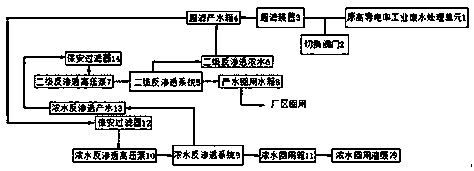

所述的高导电率工业废水处理系统包括原高导电率工业废水处理单元、切换阀门、超滤装置、超滤产水箱、二级反渗透单元和浓水反渗透单元，原高导电率工业废水处理单元通过切换阀门与超滤装置连接，超滤装置与超滤产水箱连接，超滤产水箱一端与二级反渗透单元连接，另一端与浓水反渗透单元连接，所述的浓水反渗透单元包括浓水反渗透系统、浓水反渗透高压泵、浓水回用箱、保安过滤器Ⅰ、浓水反渗透产水、保安过滤器Ⅱ，所述的超滤产水箱通过保安过滤器Ⅰ与浓水反渗透高压泵连接，浓水反渗透高压泵通过浓水反渗透系统与浓水回用箱连接，浓水反渗透系统与浓水反渗透产水连接，浓水反渗透产水通过保安过滤器Ⅱ与二级反渗透单元连接，所述的二级反渗透单元包括二级反渗透系统、二级反渗透浓水、二级反渗透高压泵、产水回用水箱，二级反渗透高压泵一端与保安过滤器Ⅱ连接，另一端通过二级反渗透系统与产水回用水箱连接，二级反渗透系统另一端通过二级反渗透浓水与超滤产水箱连接。
进一步，所述的原高导电率工业废水处理单元与现有高导电率工业废水处理单元通过切换阀门连接，切换阀门切换的临界值为废水导电率≥6000us/cm。
进一步，所述的浓水反渗透浓水直接回用于渣缓冷。
本实用新型的有益效果：
本实用新型提供了一种高导电率工业废水处理系统，新增1台浓水反渗透高压泵，一方面确保浓水反渗透膜进水压力，同时增加流速及压力能量，从而提升处理量;在超滤装置产水管道上安装切换阀门，当污水原水电导率≥6000us/cm时，直接将超滤产水切换至新流程，即超滤系统产水直接进入浓水反渗透系统处理，浓水反渗透产水进入二级反渗透处理，浓水反渗透浓水直接回用于渣缓冷;采用新的流程，高电导率的废水系统回收率达到65%，高电导的水质处理能力≥800m3/d。
