申请日2018.07.12
公开(公告)日2019.03.01
IPC分类号C02F9/02
摘要
本实用新型公开了一种回收固体的污水处理装置，包括污水处理装置本体，所述污水处理装置本体包括沉淀室、溶气罐、气浮池和除水器，所述沉淀室的一侧焊接有进口一，所述进口一的底部设置有出口一，所述沉淀室上设置有阀门，所述沉淀室的另一侧焊接有通管一，所述溶气罐的一侧设置有空压机，所述溶气罐的底部通过通管二与气浮池的底部连接，所述除水器的一侧设置有电机，所述电机的底部通过螺栓安装有支架，所述除水器的顶部焊接有出口四，所述电机上通过螺栓安装有开关，所述电机的输出轴上焊接有转轴，所述转轴上焊接有螺旋板，该回收固体的污水处理装置设计合理，使用时较为方便，适合污水处理时回收固体使用。
权利要求书

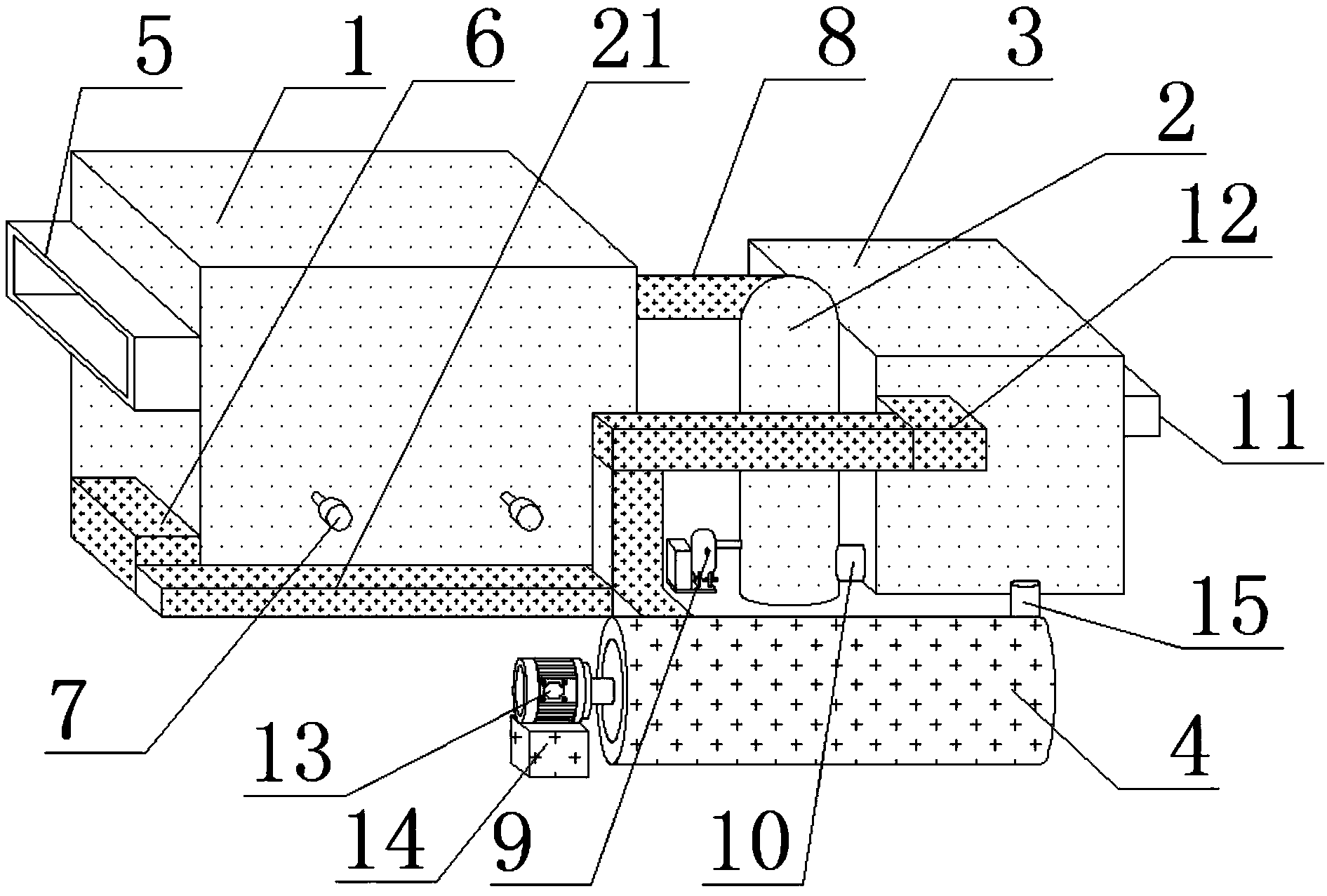

1.一种回收固体的污水处理装置，包括污水处理装置本体，其特征在于：所述污水处理装置本体包括沉淀室(1)、溶气罐(2)、气浮池(3)和除水器(4)，所述沉淀室(1)、溶气罐(2)和气浮池(3)设置在除水器(4)的一侧，所述沉淀室(1)和气浮池(3)分别设置在溶气罐(2)的两侧，所述沉淀室(1)的一侧焊接有进口一(5)，所述进口一(5)的底部设置有出口一(6)，所述出口一(6)焊接在沉淀室(1)上，所述沉淀室(1)上设置有阀门(7)，所述沉淀室(1)的另一侧焊接有通管一(8)，所述通管一(8)的另一端焊接在溶气罐(2)的顶部，所述溶气罐(2)的一侧设置有空压机(9)，所述空压机(9)通过气管与溶气罐(2)连接，所述溶气罐(2)的底部通过通管二(10)与气浮池(3)的底部连接，所述气浮池(3)的一侧焊接有出口二(11)，所述气浮池(3)的另一侧焊接有出口三(12)，所述除水器(4)的一侧设置有电机(13)，所述电机(13)的底部通过螺栓安装有支架(14)，所述除水器(4)的顶部焊接有出口四(15)，所述电机(13)上通过螺栓安装有开关(16)，所述电机(13)的输出轴上焊接有转轴(17)，所述转轴(17)上焊接有螺旋板(18)，所述螺旋板(18)上套设有过滤板一(19)，所述过滤板一(19)焊接在除水器(4)的内壁上，所述除水器(4)的一侧焊接有进口二(20)，所述除水器(4)的另一侧焊接有出口五(23)，所述沉淀室(1)内壁上焊接有挡板(21)，所述气浮池(3)的内壁上焊接有过滤板二(22)。
2.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述开关(16)通过电线与电机(13)和空压机(9)连接。
3.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述除水器(4)的一侧开设有通孔，所述转轴(17)穿过通孔延伸至除水器(4)内。
4.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述沉淀室(1)的一侧开设有通口一，所述阀门(7)穿过通口一延伸至沉淀室(1)的另一侧。
5.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述出口二(11)的高度与出口三(12)的高度相同。
6.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述出口三(12)通过管道与出口一(6)连接，所述出口一(6)通过管道与进口二(20)连接。
7.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述阀门(7)设置在挡板(21)的底部，所述挡板(21)的数量为2个。
8.根据权利要求1所述的一种回收固体的污水处理装置，其特征在于：所述除水器(4)上开设有通口二，所述过滤板一(19)上开设有通口三，所述出口四(15)焊接在通口三上并穿过通口二延伸至除水器(4)的顶部。
说明书
一种回收固体的污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种回收固体的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，近几年来，城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情，目前对于大多数的污水处理设备而言，具有技术成熟，污水处理能力强，适应性高等优点，基本能够适应多种地区的污水处理，然而对于大部分的污水处理设备而言，一方面，在污水处理时污泥的回收效率低，不利于将污水中的污泥快速回收，另一方面，在处理污泥的过程中由于污泥中夹杂着很多的水分，而这一部分的水资源大多经过挥发等除去，浪费水资源，再一方面，污水中很多悬浮的固体不能够利用重力等自然与水分离，需要消耗大量的过滤设备，不利于节约成本。
所以，如何设计一种回收固体的污水处理装置，成为我们当前要解决的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种回收固体的污水处理装置，以解决上述背景技术中提出的问题,本实用新型设计合理，使用时较为方便，适合污水处理时回收固体使用。
为实现上述目的，本实用新型提供如下技术方案：一种回收固体的污水处理装置，包括污水处理装置本体，所述污水处理装置本体包括沉淀室、溶气罐、气浮池和除水器，所述沉淀室、溶气罐和气浮池设置在储水器的一侧，所述沉淀室和气浮池分别设置在溶气罐的两侧，所述沉淀室的一侧焊接有进口一，所述进口一的底部设置有出口一，所述出口一焊接在沉淀室上，所述沉淀室上设置有阀门，所述沉淀室的另一侧焊接有通管一，所述通管一的另一端焊接在溶气罐的顶部，所述溶气罐的一侧设置有空压机，所述空压机通过气管与溶气罐连接，所述溶气罐的底部通过通管二与气浮池的底部连接，所述气浮池的一侧焊接有出口二，所述气浮池的另一侧焊接有出口三，所述除水器的一侧设置有电机，所述电机的底部通过螺栓安装有支架，所述除水器的顶部焊接有出口四，所述电机上通过螺栓安装有开关，所述电机的输出轴上焊接有转轴，所述转轴上焊接有螺旋板，所述螺旋板上套设有过滤板一，所述过滤板一焊接在除水器的内壁上，所述除水器的一侧焊接有进口二，所述除水器的另一侧焊接有出口五，所述沉淀室内壁上焊接有挡板，所述气浮池的内壁上焊接有过滤板二。
作为本实用新型的一种优选实施方式，所述开关通过电线与电机和空压机连接。
作为本实用新型的一种优选实施方式，所述除水器的一侧开设有通孔，所述转轴穿过通孔延伸至除水器内。
作为本实用新型的一种优选实施方式，所述沉淀室的一侧开设有通口一，所述阀门穿过通口一延伸至沉淀室的另一侧。
作为本实用新型的一种优选实施方式，所述出口二的高度与出口三的高度相同。
作为本实用新型的一种优选实施方式，所述出口三通过管道与出口一连接，所述出口一通过管道与进口二连接。
作为本实用新型的一种优选实施方式，所述阀门设置在挡板的底部，所述挡板的数量为2个。
作为本实用新型的一种优选实施方式，所述除水器上开设有通口二，所述过滤板一上开设有通口三，所述出口四焊接在通口三上并穿过通口二延伸至除水器的顶部。
本实用新型的有益效果：本实用新型的一种回收固体的污水处理装置，包括沉淀室、溶气罐、气浮池、除水器、进口一、出口一、阀门、通管一、空压机、通管二、出口二、出口三、电机、支架、出口四、开关、转轴、螺旋板、过滤板一、进口二、挡板、过滤板二、出口五。
1.该回收固体的污水处理装置，由于设置有沉淀室、气浮池和除水器，能够将污泥从污水中分离出来，便于污泥的回收，提高污泥的回收效率，便于污泥的再利用。
2.该回收固体的污水处理装置，由于设置有螺旋板和过滤板一，能够利用螺旋板和过滤板一将污泥中的水分分离出来，进行回收，节约水资源，避免浪费。
3.该回收固体的污水处理装置，由于设置有空压机、溶气罐和气浮池，能够将悬浮在水中的固体颗粒漂浮在水面上，从而做到固液分离，不需要消耗大量的滚落器材，降低过滤成本。
4.该回收固体的污水处理装置设计合理，使用时较为方便，适合污水处理时回收固体使用。
