申请日2018.07.12
公开(公告)日2019.03.15
IPC分类号F28C3/06; F28F19/01
摘要
本实用新型公开了一种针夹生产废水循环装置，包括出水装置和储水装置，所述出水装置和储水装置相连，所述出水装置和储水装置之间设有增压阀，还包括循环装置，所述循环装置包括回收槽、第一连接管、冷却装置和第二连接管，所述冷却装置包括冷却横管、冷却竖管和冷却风扇组，所述冷却竖管和冷却横管相互垂直，所述冷却风扇组位于冷却竖管下方，所述冷却风扇组包括第一电机、第一风扇和第二风扇;所述第一电机和第一风扇相连，所述第二风扇位于第一风扇上方。其特点在于：结构简单，高效冷却回收废水并循环使用。
权利要求书
1.一种针夹生产废水循环装置，包括出水装置和储水装置，所述出水装置和储水装置相连，所述出水装置和储水装置之间设有增压阀，其特征在于：还包括循环装置，所述循环装置包括回收槽、第一连接管、冷却装置和第二连接管，所述冷却装置包括冷却横管、冷却竖管和冷却风扇组，所述冷却竖管和冷却横管相互垂直，所述冷却风扇组位于冷却竖管下方，所述冷却风扇组包括第一电机、第一风扇和第二风扇;所述第一电机和第一风扇相连，所述第二风扇位于第一风扇上方。
2.根据权利要求1所述的一种针夹生产废水循环装置，其特征在于：所述冷却横管的内壁设有不连续的螺纹。
3.根据权利要求2所述的一种针夹生产废水循环装置，其特征在于：所述冷却横管上设有弧形挡板。
4.根据权利要求1所述的一种针夹生产废水循环装置，其特征在于：所述第一连接管和第二连接管通过冷却横管相连。
5.根据权利要求1所述的一种针夹生产废水循环装置，其特征在于：所述回收槽上设有过滤装置。
说明书
一种针夹生产废水循环装置
技术领域
本实用新型属于针夹生产技术领域，尤其是涉及一种针夹生产废水循环装置。
背景技术
现有的针夹头在通过模具形成半成品后，需要经过打磨和打孔，而在打磨和打孔过程中为了防止摩擦产生热量对针夹头造成损坏和及时清理附着在针夹头上的粉尘等常在针夹头的正上方放置出水装置，而且出水量常常较大，如果不能对这些水进行回收再利用不仅对生产环境造成不必要的污染外而且还浪费资源，因此有必要予以改进。
发明内容
本实用新型的目的是针对上述现有技术存在的不足，提供一种针夹生产废水循环装置，它具有结构简单，高效冷却回收废水并循环使用的特点。

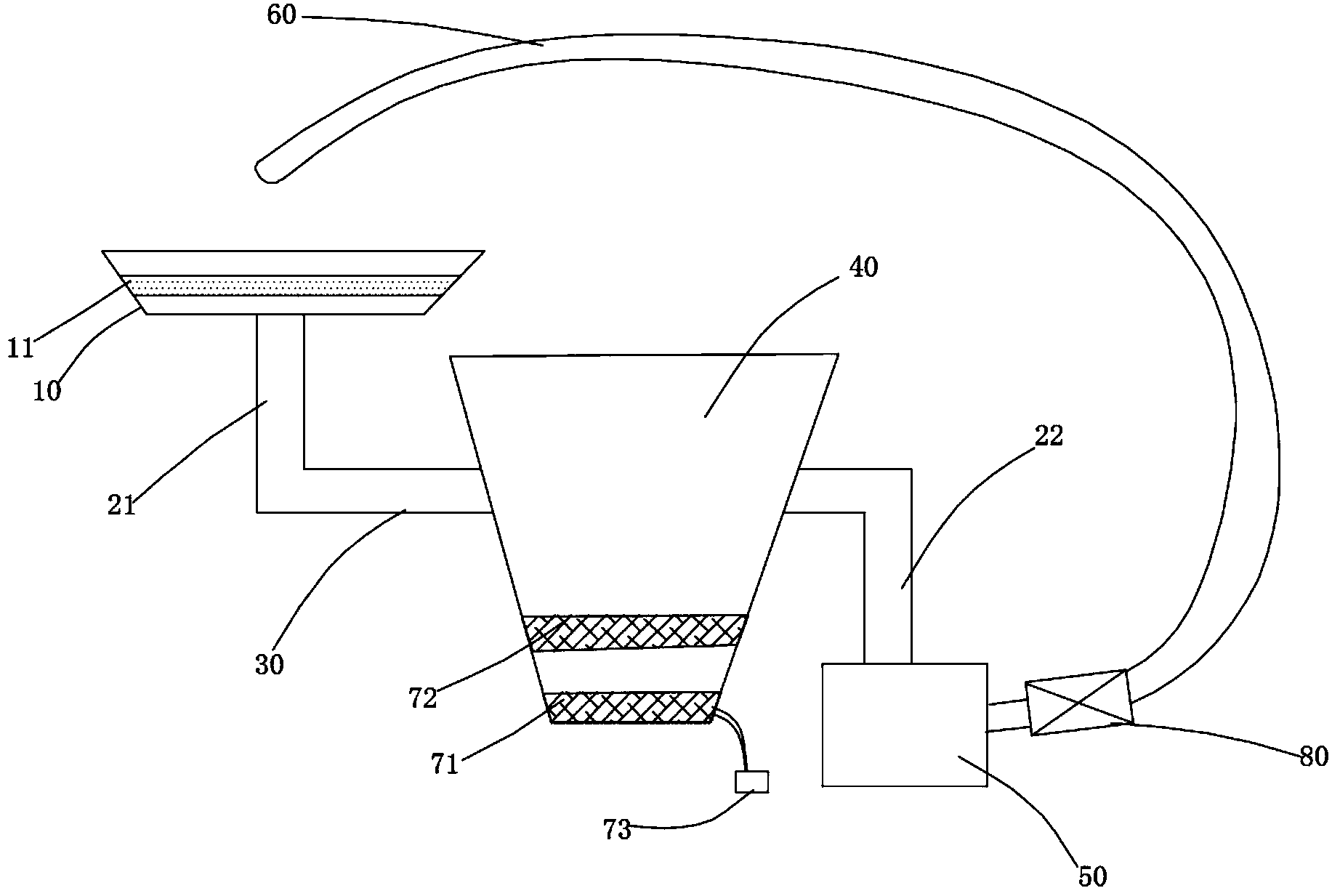

为了实现上述目的，本实用新型所采用的技术方案是：一种针夹生产废水循环装置，包括出水装置和储水装置，所述出水装置和储水装置相连，所述出水装置和储水装置之间设有增压阀，还包括循环装置，所述循环装置包括回收槽、第一连接管、冷却装置和第二连接管，所述冷却装置包括冷却横管、冷却竖管和冷却风扇组，所述冷却竖管和冷却横管相互垂直，所述冷却风扇组位于冷却竖管下方，所述冷却风扇组包括第一电机、第一风扇和第二风扇;所述第一电机和第一风扇相连，所述第二风扇位于第一风扇上方。
针夹生产废水循环装置，其特征在于：所述冷却横管的内壁设有不连续的螺纹。
进一步地，所述冷却横管上设有弧形挡板。
进一步地，所述第一连接管和第二连接管通过冷却横管相连。
进一步地，所述回收槽上设有过滤装置。
采用上述结构后，本实用新型和现有技术相比所具有的优点是：本申请在工作时废水流至回收槽然后通过第一连接管流至冷却横管，接着冷却风扇组产生的风向上吹将冷却横管内水的热量带走从而达到降温的作用;其中冷却风扇组包括第一电机、第一风扇和第二风扇，且第二风扇主要依靠第一风扇产生的风带动第二风扇转动用以增加风力提高冷却效果的同时提高效率，节约资源，在冷却横管的内壁设有不连续的螺纹增大接触面积，冷却横管上设有弧形挡板增加滞留在冷却横管内的时间，多方面提高冷却效果。
