申请日2018.02.09
公开(公告)日2019.02.01
IPC分类号C02F9/04
摘要
本实用新型提供了一种气浮式污水净化装置的滤板升降机构，属于污水处理技术领域，包括箱体、滤板和滤板升降机构，箱体内部下方设有滤板，箱体左右外侧上方固定连接第一支板和第二支板，滤板下方设有曝气板，曝气板右侧与进气管相连通，曝气板左上方箱体左侧壁上设有出水管，出水管穿过箱体侧壁且出水管在箱体外部的管端上设有出水阀门，第一支板和第二支板之间设有滤板升降机构，滤板升降机构包括收缩滚筒和摇把，滤板升降机构下方箱体侧壁上设有加药管，加药管左高右低倾斜设置。本实用新型可将上浮的絮凝体有效的去除，避免水质的二次污染。
权利要求书
1.一种气浮式污水净化装置的滤板升降机构，包括箱体、滤板和滤板升降机构;其特征是：所述箱体内部下方设有滤板，箱体左右外侧上方固定连接第一支板和第二支板;所述第一支板和第二支板之间设有滤板升降机构;所述滤板升降机构包括收缩滚筒和摇把，滤板升降机构下方箱体侧壁上设有加药管;所述摇把左端穿过第一支板和收缩滚筒伸入第二支板内部，摇把与第一支板和第二支板可转动连接，摇把与收缩滚筒固定连接;收缩滚筒上钉入有钉子;所述钉子上系有拉绳;所述拉绳上端绕过定滑轮伸入箱体内部与滤板相连。
2.根据权利要求1所述的一种气浮式污水净化装置的滤板升降机构，其特征是：拉绳呈人字形。
3.根据权利要求1所述的一种气浮式污水净化装置的滤板升降机构，其特征是：摇把呈Z形设置。
4.根据权利要求1所述的一种气浮式污水净化装置的滤板升降机构，其特征是：所述收缩滚筒为木料材质。
说明书
一种气浮式污水净化装置的滤板升降机构
技术领域
本实用新型涉及一种污水处理技术领域，具体是一种气浮式污水净化装置及其滤板升降机构。
背景技术
污水中的污染物主要分为溶解性有机物和非溶解性物质，溶解性有机物在一定条件下，可以转化为非溶液解性物质，污水处理的方法之一就是加入混凝剂和絮凝剂使大部分溶解性有机物转达化为非溶解性物质，再将全部或大部分非溶液解性物质去除以达到净化污水的目的，而去除的主要方法就是利用气浮的方法;传统的气浮式净化污水装置无法将随气泡上浮的絮凝体有效的去除，容易造成水质的二次污染。
实用新型内容
针对上述现有技术的不足，本实用新型要解决的技术问题是提供一种便于除尽杂物的一种气浮式污水净化装置及其滤板升降机构。
为解决上述技术问题，本实用新型提供了如下技术方案：

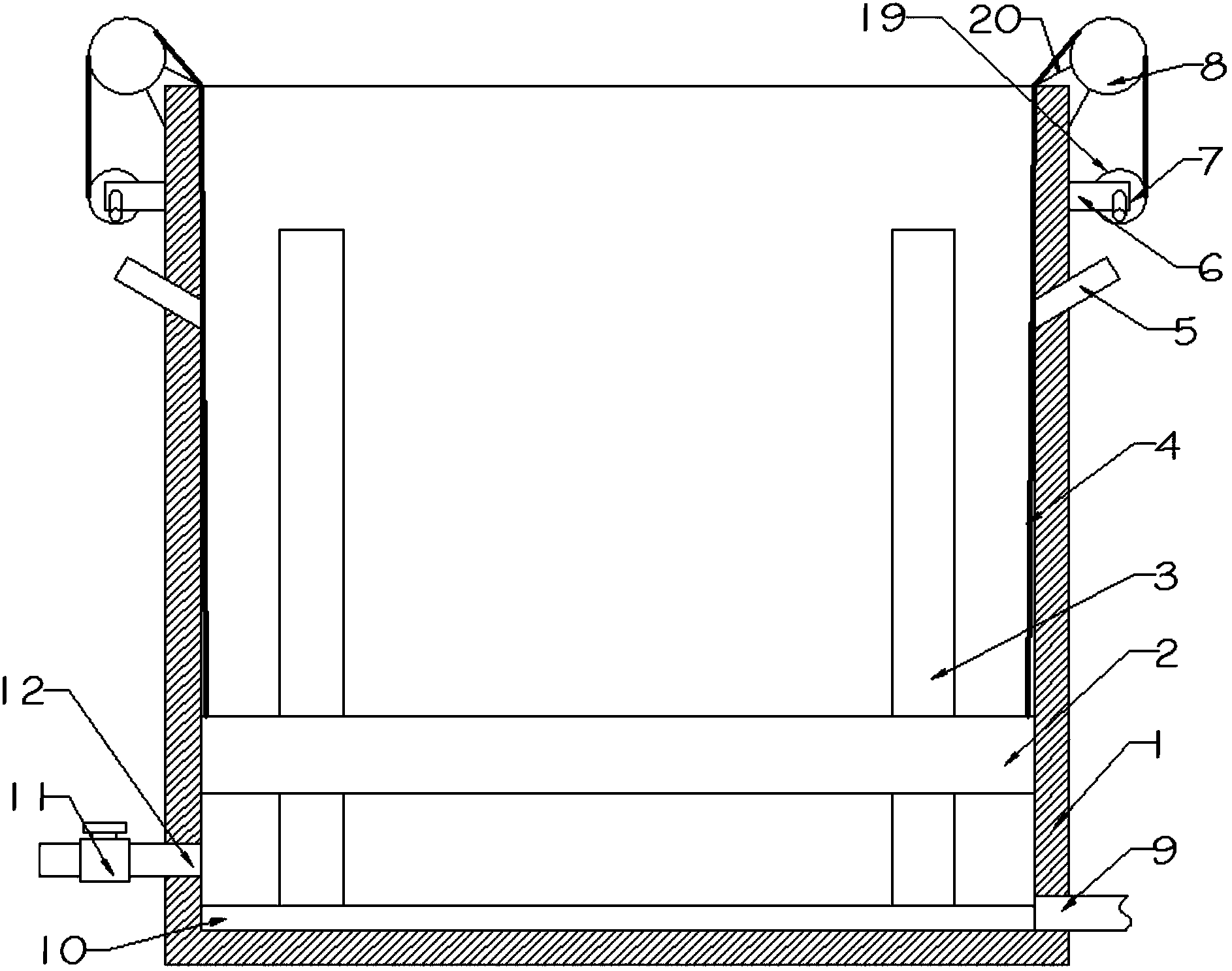

一种气浮式污水净化装置及其滤板升降机构，包括箱体、滤板和滤板升降机构;所述箱体内部下方设有滤板，箱体左右外侧上方固定连接第一支板和第二支板;所述滤板下方设有曝气板;所述曝气板右侧与进气管相连通，曝气板左上方箱体左侧壁上设有出水管;所述出水管穿过箱体侧壁且出水管在箱体外部的管端上设有出水阀门;所述第一支板和第二支板之间设有滤板升降机构;所述滤板升降机构包括收缩滚筒和摇把，滤板升降机构下方箱体侧壁上设有加药管;所述加药管左高右低倾斜设置;所述摇把左端穿过第一支板和收缩滚筒伸入第二支板内部，摇把与第一支板和第二支板可转动连接，摇把与收缩滚筒固定连接;所述收缩滚筒为木料材质，收缩滚筒上钉入有钉子;所述钉子上系有拉绳;所述定滑轮通过支架固定在箱体左右上方拐角处;所述箱体内底部固定连接有导柱;所述滤板上设有滤水孔，滤板左右焊接有对称的金属环;所述金属环设有四个;所述滤水孔等距设有水平五排，每排六个，滤水孔呈倒锥形设置且滤水孔内部设有螺旋槽;所述滤板四角处设有导向孔。
作为本实用新型进一步的改进方案：所述拉绳呈人字形，拉绳上端绕过定滑轮伸入箱体内部与滤板相连。
作为本实用新型进一步的改进方案：摇把呈Z形设置。
与现有技术相比，本实用新型的有益效果是：
本实用新型可将上浮的絮凝体有效的去除，避免水质的二次污染。
