申请日2018.02.10
公开(公告)日2019.01.11
IPC分类号C02F1/04
摘要
本发明公开了一种改进型城市污水处理再生水生产装置，包括基座、震荡器以及收集器，所述基座上端面的左右两侧互称设置有支柱，且所述震荡器左右两端的中部处互称设置有接联杆，所述接联杆远离震荡器的一端分别与左右两端的支柱顶部连接，所述震荡器和其上端的密闭盖之间形成了密闭容腔，所述密闭容腔的下端壁上固定连接有加热器，所述密闭容腔的右端壁上设置有感测器，且所述密闭盖的左右两端互称设置有锁固装置。
权利要求书
1.一种改进型城市污水处理再生水生产装置，包括基座、震荡器以及收集器，其特征在于：所述基座通过固定结构固定设置于地面上，所述基座上端面的左右两侧互称设置有支柱，所述支柱底部与基座连接处设置有防护块，所述震荡器位于两支柱之间，且所述震荡器左右两端的中部处互称设置有接联杆，所述接联杆远离震荡器的一端分别与左右两端的支柱顶部连接，所述支柱与接联杆连接处设置有接联槽，所述接联槽内固定连接有轴承，所述轴承安装在接联杆的端部，所述震荡器下端面的中部处固定连接有固联块，所述固联块下端转动连接有摆臂，所述摆臂下端的左侧设置有第一转柱，所述摆臂和第一转柱之间通过一第二转柱转动连接，所述第一转柱左端面的上端固定连接有第三转柱，所述第三转柱的左端与电转机动力连接，所述电转机通过其下端的装配块固定连接在基座的上端面上，所述震荡器和其上端的密闭盖之间形成了密闭容腔，所述密闭容腔的下端壁上固定连接有加热器，所述密闭容腔的右端壁上设置有感测器，所述密闭盖与震荡器接触的底部端面上设置有密闭圈，且所述密闭盖的左右两端互称设置有锁固装置，所述收集器中设有收集腔，所述收集腔上方设有横向延展设置的冷凝板，所述冷凝板左右两端分别与所述收集腔左右两侧内壁固定连接，所述收集腔右侧内壁中设有贯通所述收集器壁体外的收集管，所述收集管远离所述收集器的一端与所述密闭容腔连通设置，所述收集腔左侧底壁中设有抽水泵，所述抽水泵左侧端设有伸出所述收集器外部的排输管。
2.根据权利要求1所述的一种改进型城市污水处理再生水生产装置，其特征在于：所述第一转柱的长度小于摆臂的长度，且所述第一转柱与摆臂的长度之和小于震荡器高度的一半。
3.根据权利要求1所述的一种改进型城市污水处理再生水生产装置，其特征在于：所述固联块下端面的中部处设置有凹腔，所述摆臂的上端位于凹腔内且左右两侧互称设置有转向轴，所述凹腔左右两端壁上与转向轴对应的位置处均设置有转腔，所述转向轴位于转腔内。
4.根据权利要求1所述的一种改进型城市污水处理再生水生产装置，其特征在于：所述锁固装置包括插臂和凸臂，所述插臂固定连接在密闭盖的端部，所述凸臂固定连接在震荡器的端部，所述凸臂的中部处设置有上下穿透的锁槽，所述插臂穿透锁槽，且所述插臂下端设置有前后穿透的伸缩槽，所述伸缩槽下端壁的前后两侧互称设置有向外侧倾斜的顶臂，所述顶臂的底端与伸缩槽的下端壁转动连接，所述顶臂的长度小于伸缩槽的高度，且所述顶臂的顶部固定连接有直板，所述直板的内端位于伸缩槽内且固定连接有挡块，所述伸缩槽上端壁的中部处设置有卡槽，所述挡块的上端位于卡槽内，且前后两端所述的挡块之间通过一拉簧连接。
5.根据权利要求1所述的一种改进型城市污水处理再生水生产装置，其特征在于：所述固定结构包括分别设置于所述基座四个边角上的安置块以及设置于所述安置块中的安置孔。
说明书
一种改进型城市污水处理再生水生产装置
技术领域
本发明涉及污水处理领域,具体为一种改进型城市污水处理再生水生产装置。
背景技术
目前，随着城市生活的不断改善，城市生活用水不断加大，这样就造成城市水资源匮乏同时使得污水的排放量日益增多，而这些污水在处理后可重新用于灌溉植被，传统技术中一般都是使用净化装置对污水进行净化处理，而这些污水净化装置使用成本较大，适用性较小，因此，急需提供一种使用便捷且成本低廉的城市污水处理再生水生产装置来缓解城市用水危机。
发明内容
本发明的目的在于提供一种改进型城市污水处理再生水生产装置，以解决上述背景技术中提出的问题。

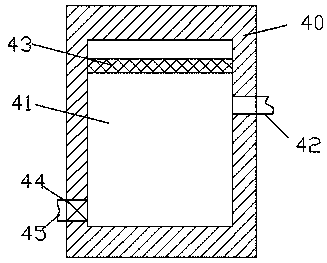

为实现上述目的，本发明提供如下技术方案：一种改进型城市污水处理再生水生产装置，包括基座、震荡器以及收集器，所述基座通过固定结构固定设置于地面上，所述基座上端面的左右两侧互称设置有支柱，所述支柱底部与基座连接处设置有防护块，所述震荡器位于两支柱之间，且所述震荡器左右两端的中部处互称设置有接联杆，所述接联杆远离震荡器的一端分别与左右两端的支柱顶部连接，所述支柱与接联杆连接处设置有接联槽，所述接联槽内固定连接有轴承，所述轴承安装在接联杆的端部，所述震荡器下端面的中部处固定连接有固联块，所述固联块下端转动连接有摆臂，所述摆臂下端的左侧设置有第一转柱，所述摆臂和第一转柱之间通过一第二转柱转动连接，所述第一转柱左端面的上端固定连接有第三转柱，所述第三转柱的左端与电转机动力连接，所述电转机通过其下端的装配块固定连接在基座的上端面上，所述震荡器和其上端的密闭盖之间形成了密闭容腔，所述密闭容腔的下端壁上固定连接有加热器，所述密闭容腔的右端壁上设置有感测器，所述密闭盖与震荡器接触的底部端面上设置有密闭圈，且所述密闭盖的左右两端互称设置有锁固装置，所述收集器中设有收集腔，所述收集腔上方设有横向延展设置的冷凝板，所述冷凝板左右两端分别与所述收集腔左右两侧内壁固定连接，所述收集腔右侧内壁中设有贯通所述收集器壁体外的收集管，所述收集管远离所述收集器的一端与所述密闭容腔连通设置，所述收集腔左侧底壁中设有抽水泵，所述抽水泵左侧端设有伸出所述收集器外部的排输管。
作为优选，所述第一转柱的长度小于摆臂的长度，且所述第一转柱与摆臂的长度之和小于震荡器高度的一半。
作为优选，所述固联块下端面的中部处设置有凹腔，所述摆臂的上端位于凹腔内且左右两侧互称设置有转向轴，所述凹腔左右两端壁上与转向轴对应的位置处均设置有转腔，所述转向轴位于转腔内。
作为优选，所述锁固装置包括插臂和凸臂，所述插臂固定连接在密闭盖的端部，所述凸臂固定连接在震荡器的端部，所述凸臂的中部处设置有上下穿透的锁槽，所述插臂穿透锁槽，且所述插臂下端设置有前后穿透的伸缩槽，所述伸缩槽下端壁的前后两侧互称设置有向外侧倾斜的顶臂，所述顶臂的底端与伸缩槽的下端壁转动连接，所述顶臂的长度小于伸缩槽的高度，且所述顶臂的顶部固定连接有直板，所述直板的内端位于伸缩槽内且固定连接有挡块，所述伸缩槽上端壁的中部处设置有卡槽，所述挡块的上端位于卡槽内，且前后两端所述的挡块之间通过一拉簧连接。
作为优选，所述固定结构包括分别设置于所述基座四个边角上的安置块以及设置于所述安置块中的安置孔。
与现有技术相比，本发明的有益效果是：本发明工作中，用力推动顶臂，取出插臂，从而取下密闭盖，其中密闭圈起到密封和缓冲的作用，然后在密闭容腔内依次加入污水，盖上密闭盖，对齐插臂与凸臂内的锁槽，向下按压的过程中，凸臂推动顶臂向内侧旋转，直至顶臂全部收缩进入伸缩槽，插臂的下端穿过锁槽后，拉簧推动两端的挡块互相远离，从而带动顶臂向外侧旋转，直至挡块卡死，此时，直板顶紧凸臂，起到锁紧密闭盖的作用，内部的加热器工作，感测器测量内部的温度，从而调节加热器的工作状态，保证内部温度在八十摄氏度以上，同时，电转机工作，通过第三转柱带动第一转柱做圆周运动，摆臂跟随第一转柱摆动，其中，通过转向轴与转腔的配合，使摆臂与固联块可转动式固定连接，使摆臂摆动的过程中能够推动震荡器前后摆动，从而达到强烈搅拌密闭容腔内部污水的目的，使污水受热均匀，急速挥发，加热后的污水气化后通过收集管进入收集腔中，在冷凝板的作用下可使气化后的分子遇冷后迅速凝结出水滴而后落入收集腔中，当收集腔中液面到达一定位置后可通过抽水泵将处理后的洁净水抽出，可用于植被灌溉。
