申请日2018.02.09
公开(公告)日2018.11.23
IPC分类号C02F9/04
摘要
本实用新型公开了一种高盐污水净水设备，包括上部为圆柱形、底部为倒锥形的筒体，所述筒体倒锥形处设有入水口，在筒体内入水口对应上方设有滤板，滤板上方设有滤网，所述滤网上方铺设有滤料;所述筒体顶部设有出水管、底部设有污水管。本实用新型具有工艺流程短，处理效率高，能连续运转的优点，运转成本低，占地小，投资少，操作简单，用途广，安装和维护更方便。
权利要求书

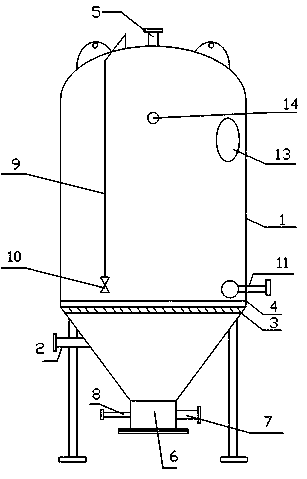

1.一种高盐污水净水设备，包括上部为圆柱形、底部为倒锥形的筒体(1)，其特征在于，所述筒体倒锥形处设有入水口(2)，在筒体内入水口对应上方设有滤板(3)，滤板(3)上方设有滤网(4)，所述滤网(4)上方铺设有滤料;所述筒体(1)顶部设有出水管(5)、底部设有污水管(6)。
2.根据权利要求1所述的高盐污水净水设备，其特征在于，所述污水管的侧部相向设有一号排污管(7)和二号排污管(8)，所述一号排污管的管径大于二号排污管。
3.根据权利要求1或2所述的高盐污水净水设备，其特征在于，所述筒体顶部连接有外设的排气管(9)，排气管(9)端部通过排气阀门(10)控制。
4.根据权利要求3所述的高盐污水净水设备，其特征在于，所述筒体侧部对应滤网处设有滤料更换口(11)。
5.根据权利要求3所述的高盐污水净水设备，其特征在于，所述筒体顶部设有压力表(12)。
6.根据权利要求3所述的高盐污水净水设备，其特征在于，所述筒体侧壁上设有检修孔(13)和观察孔(14)。
7.根据权利要求1所述的高盐污水净水设备，其特征在于，所述滤料为矿物滤料。
说明书
一种高盐污水净水设备
技术领域
本实用新型属于环保领域，具体涉及一种高盐污水净水设备。
背景技术
有中国专利ZL01220081.6提供了一种净水设备，能够把煤矿矿井污水处理成饮用水，在该设备的基础上，对助剂厂污水进行了开车试验和研究，研究中发现助剂厂生产产品繁多，但主要原料是工业盐，由于大量用工业盐和其他几种化工原料，在污水中产生了高达80000~100000mg的硫酸盐和60000~70000mgCOD而要求处理的，不是硫酸盐而是COD，要把COD处理成100mg以下的合格排放水。经过长期的研究和数千次的小试，几十次中试和几次大试后，发现处理COD的主要障碍是硫酸盐，所以把重点放在除去硫酸盐上，同时发现旋流器总成内出来的水进入大锥体以后，水流非常平稳把4.2比重的药剂加入后，快速沉淀于小椎体内，不能充分反应，吸附和分解硫酸盐，发挥不了药剂的作用，塑料颗粒滤料只能除浊度也除不了硫酸盐。
发明内容
发明目的：本实用新型的目的在于针对现有技术的不足，提供一种高盐污水净水设备。
技术方案：为了达到上述发明目的，本实用新型具体是这样来完成的：一种高盐污水净水设备，包括上部为圆柱形、底部为倒锥形的筒体，所述筒体倒锥形处设有入水口，在筒体内入水口对应上方设有滤板，滤板上方设有滤网，所述滤网上方铺设有滤料;所述筒体顶部设有出水管、底部设有污水管。
其中，所述污水管的侧部相向设有一号排污管和二号排污管，所述一号排污管的管径大于二号排污管。
其中，所述筒体顶部连接有外设的排气管，排气管端部通过排气阀门控制。
其中，所述筒体侧部对应滤网处设有滤料更换口。
其中，所述筒体顶部设有压力表。
其中，所述筒体侧壁上设有检修孔和观察孔。
其中，所述滤料为矿物滤料。
本实用新型在处理污水时，污水由筒体底部倒锥形处进入，进入筒体后由于倒锥形结构的特性，快速形成涡流，后水位逐渐上升，由于水体是具有较强流速的，因此，水体形成了对滤料的强力冲击，因此能够达到反应吸附和分解硫酸盐的目的;同时，药剂和污水同时进入筒体后，能充分反应吸附，不能沉淀并能产生矾花，利用进水的冲力把矾花冲到矿物滤料上面形成了活性泥层，又对4.2比重的矿物药剂和纯碱的配比和PH值的研究，严格掌握了药剂和PH值的关系后将污水和药剂同时进入设备，污水在通过药剂，矿物滤料和活性泥层的连续反应吸附和分解使出水水质中硫酸盐有了大幅度的下降。
有益效果：本实用新型与传统技术相比，存在以下优点：
(1)从污水进入筒体到出水便可将硫酸盐、COD、重金属离子等水中有害物一次性处理完成，使出水水质达到无色无味清晰透明的合格排放水，用合格排放水再经过处理可达到循环用水对低硫酸盐和无盐污水处理时流程更短，处理效力更高;
(2)运转时间越长，活性泥层就越厚，除去硫酸盐能力就越稳定;
(3)设备配有压力表、PH值仪、流量计、加药搅拌机，活性泥层达到取样口时需排泥等一系列工作均能1人操作;
(4)设备在运转中用电加药等各级的总费用均低于民用自来水的40~50%左右，处理水量越大运转成本越低;
(5)设备安装时只需用管道连接不漏水即可，安装方便，占地小;
(6)护理时，打开反冲洗泵，打开发冲洗阀，关闭进水阀，出水改为进水，清洗设备内部和外部进行防腐、油漆添加矿物滤料即可，不用更换，维修方便。
