申请日2019.03.08
公开(公告)日2019.05.07
IPC分类号C02F3/32; C02F101/10; C02F101/16; C02F101/30; C02F101/38
摘要
本发明公开了一种净化富营养化污水的双层植物浮床，包括中心轴线相重合的水面浮床层和水底净化层，水面浮床层自上至下依次由呈蜂窝状的木板和泡沫板组成，水底净化层的底部设有用于盛放吸附基质的麻袋，水面浮床层一侧设有呈中空的圆柱状的浮力指示柱，起力柄横置于浮力指示柱上方用于固定麻绳，所述麻绳一端与起力柄相连，另一端穿过浮力指示柱与水底净化层相连;本发明具有结构简单，设计合理，通过两层浮床设置，上层用生物法种植吸收氮磷的水生植物降低水中氮磷量，极大程度提高了装置的整体利用率，下层通过物理吸附处理难溶氮磷化合物和难溶浮渣，净化水源，保护生态环境。
权利要求书
1.一种净化富营养化污水的双层植物浮床，其特征在于，包括中心轴线相重合的水面浮床层和水底净化层，所述水面浮床层自上至下依次由呈蜂窝状的木板和泡沫板组成，所述水底净化层的底部设有用于盛放吸附基质的麻袋，所述水面浮床层一侧设有呈中空的圆柱状的浮力指示柱，所述浮力指示柱上方横置有用于固定麻绳的起力柄，所述麻绳一端与起力柄相连，另一端穿过浮力指示柱与水底净化层相连。
2.根据权利要求1所述的一种净化富营养化污水的双层植物浮床，其特征在于，还包括丁字钩一和丁字钩二，所述丁字钩一和丁字钩二分别垂直设置于水面浮床层下端面和水底净化层上端面的中心，所述丁字钩一和丁字钩二的中部分别设有与其相平行的滑轮一和滑轮二，所述麻绳一端与木质起力柄相连，另一端依次绕过滑轮二和滑轮一与丁字钩二相连。
3.根据权利要求2所述的一种净化富营养化污水的双层植物浮床，其特征在于，所述丁字钩一和丁字钩二通过螺纹分别与水面浮床层和水底净化层相固连。
4.根据权利要求3所述的一种净化富营养化污水的双层植物浮床，其特征在于，所述滑轮一和滑轮二通过螺栓与丁字钩一和丁字钩二相固连。
5.根据权利要求1所述的一种净化富营养化污水的双层植物浮床，其特征在于，水底净化层为泡沫板或木板或两者组合。
6.根据权利要求1所述的一种净化富营养化污水的双层植物浮床，其特征在于，所述起力柄的材质为木质。
7.根据权利要求1所述的一种净化富营养化污水的双层植物浮床，其特征在于，所述麻绳和麻袋的材质均为剑麻。
说明书
一种净化富营养化污水的双层植物浮床
技术领域
本发明属于环保生态卫生技术领域，尤其涉及一种净化富营养化污水的双层植物浮床。
背景技术
随着工业的发展，城市湖泊等一系列景观水体受到不同程度的污染，氮、磷营养盐及有机物污染物的大量输入造成水生生态系统失衡，水体自净化能力降低，水体呈现富营养化现象乃至发黑发臭，水体透明度较低。目前，提高水体净化能力和恢复水生生态系统已成为湖泊治理的主要任务之一。
有鉴于此，特提出本发明。
发明内容
针对现有技术中存在的问题，本发明的目的是提供一种净化富营养化污水的双层植物浮床，结构简单，设计合理，通过两层浮床设置，上层用生物法种植吸收氮磷的水生植物降低水中氮磷量，极大程度提高了浮床的利用率，下层通过物理吸附处理难溶氮磷化合物和难溶浮渣，净化水源，保护生态环境。

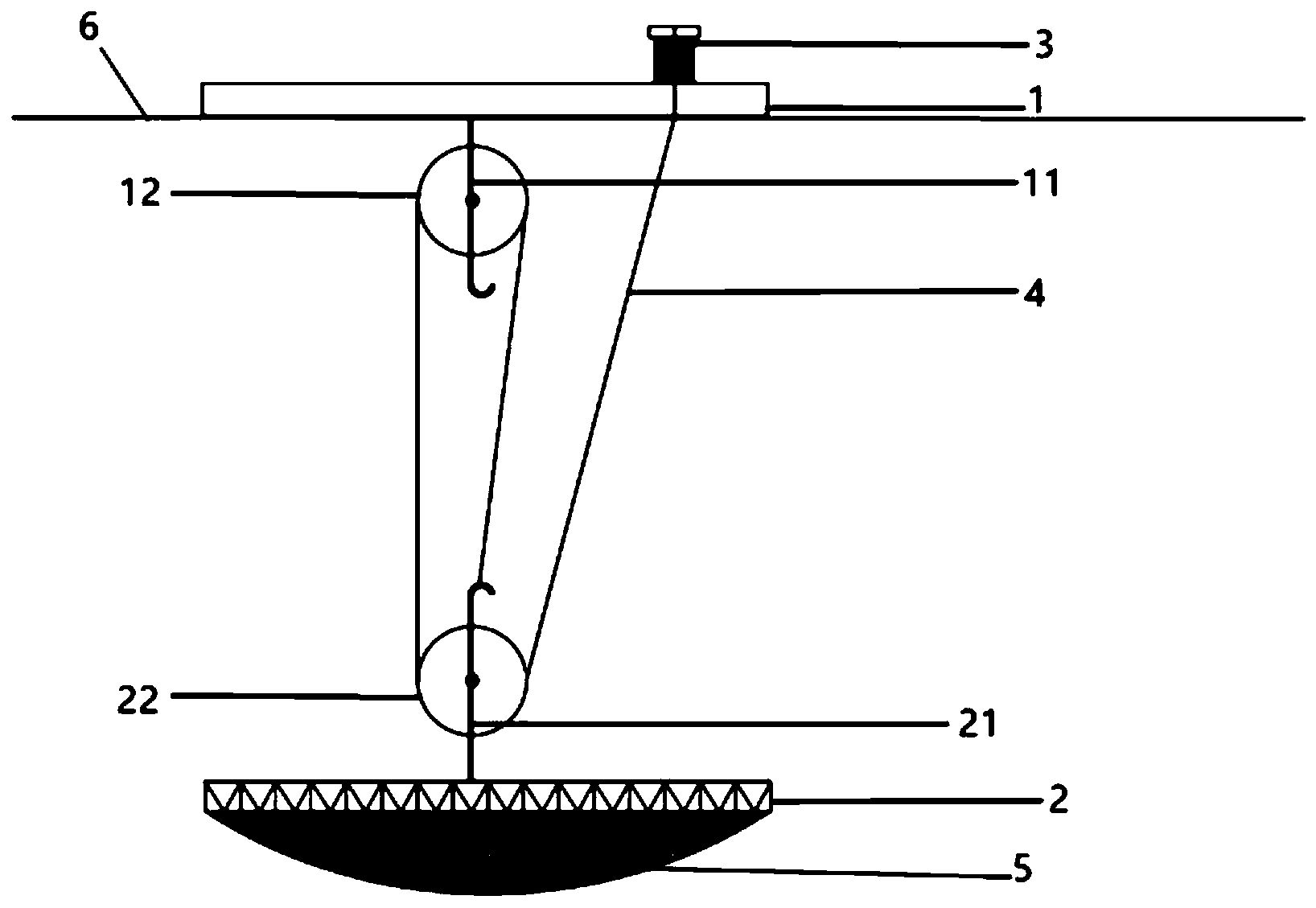

为了实现上述目的，本发明提供的一种净化富营养化污水的双层植物浮床，包括中心轴线相重合的水面浮床层和水底净化层，所述水面浮床层自上至下依次由呈蜂窝状的木板和泡沫板组成，所述水底净化层的底部设有用于盛放吸附基质的麻袋，所述水面浮床层一侧设有呈中空的圆柱状的浮力指示柱，所述起力柄横置于浮力指示柱上方用于固定麻绳，所述麻绳一端与起力柄相连，另一端穿过浮力指示柱与水底净化层相连。
优选地，还包括丁字钩一和丁字钩二，所述丁字钩一和丁字钩二分别垂直设置于水面浮床层下端面和水底净化层上端面的中心，所述丁字钩一和丁字钩二的中部分别设有与其相平行的滑轮一和滑轮二，所述麻绳一端与木质起力柄相连，另一端依次绕过滑轮二和滑轮一与丁字钩二相连;
优选地，所述丁字钩一和丁字钩二通过螺纹分别与水面浮床层和水底净化层相固连;
优选地，所述滑轮一和滑轮二通过螺栓与丁字钩一和丁字钩二相固连;
优选地，水底净化层为泡沫板或木板或两者组合;
优选地，所述起力柄的材质为木质;
优选地，所述麻绳和麻袋的材质均为剑麻。
本发明提供的一种净化富营养化污水的双层植物浮床，具有如下有益效果：
通过设置水面浮床层和水底净化层双层浮床，上层水面浮床层用生物法种植吸收氮磷的水生植物降低水中氮磷量，下层水底净化层通过物理吸附处理难溶氮磷化合物和难溶浮渣，提高装置利用率，净化水源，保护生态环境;而且，麻绳和麻袋的材质采用剑麻，遇水更为坚韧，不易腐烂，延长装置使用寿命。
