申请日2018.04.10
公开(公告)日2019.03.26
IPC分类号C02F1/461; C02F1/76; C02F1/463; C02F103/30
摘要
一种分室电解处理工业废水的设备，包括阴极室，阳极室，所述阴极室内设置阴极板，所述阳极室内设置阳极板，阴极室、阳极室之间设置连通水口，阴极板、阳极板平行交错排列，相邻阴、阳极板之间为隔膜。本实用新型采用阴、阳分室电解方法，并采用阴阳极板交错排列，极大提高了反应效率，废水无需停留沉淀反应，可长期不间断处理废水，成本低，效率高。
权利要求书

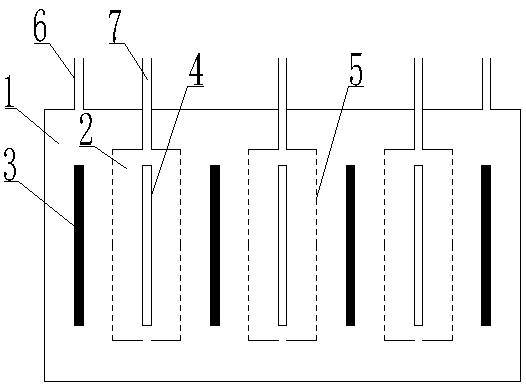

1.一种分室电解处理工业废水的设备，包括阴极室(1)，阳极室(2)，所述阴极室内设置阴极板(3)，所述阳极室内设置阳极板(4)，其特征是：所述阴极室、阳极室之间设置连通水口，阴极板、阳极板平行交错排列，相邻阴、阳极板之间为隔膜(5)。
2.根据权利要求1所述的一种分室电解处理工业废水的设备，其特征是：所述阴极室设置有阴极水口，所述阳极室设置有阳极水口，阴极水口、阳极水口设置于同侧。
3.根据权利要求2所述的一种分室电解处理工业废水的设备，其特征是：所述阳极水口为入水口，所述阴极水口为出水口。
4.根据权利要求2所述的一种分室电解处理工业废水的设备，其特征是：所述阴极水口为入水口，所述阳极水口为出水口。
说明书
一种分室电解处理工业废水的设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种分室电解处理工业废水的方法及设备。
背景技术
随着人类社会的发展和环境变化，水的利用日渐增加，水资源短缺日渐显现，节约用水、减少水污染是每个人的责任。目前工业生产、生活污水处理主要工艺有加药絮凝沉淀，吹脱，气浮，生物氧化，化学氧化，过滤等方法，这些方法工艺复杂，占地面积大，对于缺少蛋白来源的高浓度焦化废水处理困难，难以达到排放标准。
电解处理污水的方法自上世纪开始研究，但由于制造成本、能耗以及处理效率问题一直无法在工业上大规模使用，现有的电解法大多还需要添加辅料才能达到合格的处理效果，但这样便使本已简化的处理方法再次变得复杂，未能实现电解处理法最根本的目的。中国专利2013104444670公开的一种污泥减量化的硝基甲苯生产废水电催化还原氧化预处理方法，其通过阴极室氧化与阳极室还原将废水中有害物质去除，但需要进行停留反应沉淀，耗时长，而且其只能作为生化处理的前置设备，可见其反应效率较低，无法单独处理废水。
实用新型内容
针对现有技术的不足，本实用新型提供一种结构简单，无需化学添加的电氧化处理焦化废水的方法及设备。
本实用新型采用的技术方案是：
一种分室电解处理工业废水的设备，包括阴极室，阳极室，所述阴极室内设置阴极板，所述阳极室内设置阳极板，其特征是：所述阴极室、阳极室之间设置连通水口，阴极板、阳极板平行交错排列，相邻阴、阳极板之间为隔膜。
所述的一种分室电解处理工业废水的设备，其特征是：所述阴极室设置有阴极水口，所述阳极室设置有阳极水口，阴极水口、阳极水口设置于同侧。
所述的一种分室电解处理工业废水的设备，其特征是：所述阴极水口为入水口，所述阳极水口为出水口。
所述的一种分室电解处理工业废水的设备，其特征是：所述阳极水口为入水口，所述阴极水口为出水口。
本实用新型将工业废水通过阴极室，阳极室分室电解，并采用阴阳极板交错排列，极大提高了反应效率，废水无需停留沉淀反应，可长期不间断处理废水，成本低，效率高。
