申请日2018.05.30
公开(公告)日2019.03.22
IPC分类号C02F9/14; C02F11/00; C02F103/20
摘要

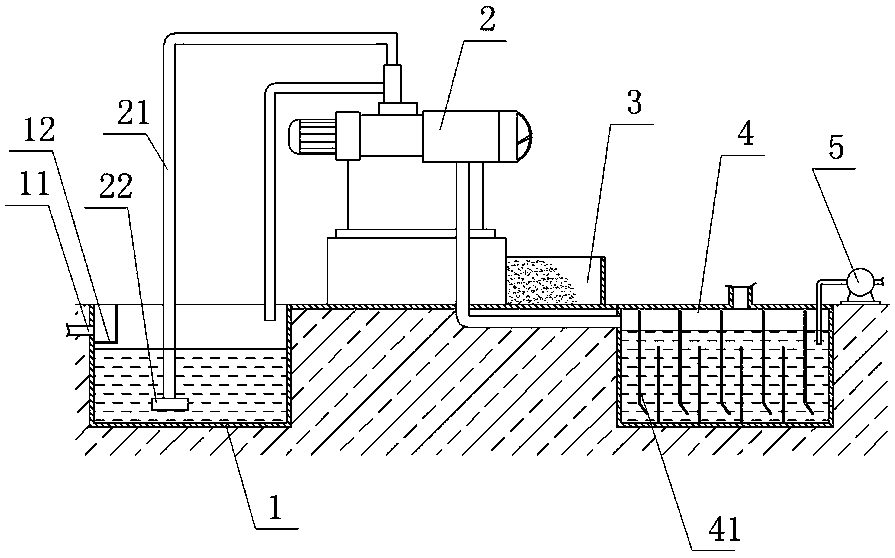

本实用新型公开一种养殖场污水处理装置，包括预处理池、粪便处理机、干粪堆放池、沼气池、抽水泵;所述预处理池上设有污水进液口，所述预处理池与沼气池设置在地下，所述粪便处理机设置在预处理池与沼气池之间的地面上方，所述粪便处理机的抽液管深入预处理池的液面以下，所述粪便处理机的干料出口下方设有干粪堆放池，所述粪便处理机的液体出口通过管道与沼气池连通，所述沼气池上方一侧设有抽水泵，所述抽水泵的抽水管深入沼气池的液面以下。本实用新型实现养殖场污水处理及资源利用，装置处理效果彻底，维护成本低。
权利要求书
1.一种养殖场污水处理装置，其特征在于：包括预处理池、粪便处理机、干粪堆放池、沼气池、抽水泵;所述预处理池上设有污水进液口，所述预处理池与沼气池设置在地下，所述粪便处理机设置在预处理池与沼气池之间的地面上方，所述粪便处理机的抽液管深入预处理池的液面以下，所述粪便处理机的干料出口下方设有干粪堆放池，所述粪便处理机的液体出口通过管道与沼气池连通，所述沼气池上方一侧设有抽水泵，所述抽水泵的抽水管深入沼气池的液面以下。
2.如权利要求1所述的一种养殖场污水处理装置，其特征在于：所述预处理池的污水进液口下方设有过滤网。
3.如权利要求1所述的一种养殖场污水处理装置，其特征在于：所述沼气池内设有隔板。
4.如权利要求1所述的一种养殖场污水处理装置，其特征在于：所述粪便处理机的抽液管的进水端设有旋流防止器。
说明书
一种养殖场污水处理装置
技术领域
本实用新型涉及养殖设备领域，具体涉及一种养殖场污水处理装置。
背景技术
养殖污水具有典型的“三高”特征即有机物浓度高COD高达 3000-12000mg/l,氨氮高达800-2200mg/l，悬浮物SS超标数十倍，臭味大。
现有的畜禽养殖场的污水处理一般采用生化处理，然后直接排放，但是由于养殖污水的成分影响，生化处理效果不好，导致排放不达标。
实用新型内容
本实用新型的目的是解决上述的不足，提供一种养殖场污水处理装置。
为实现上述目的，本实用新型的技术解决方案是：一种养殖场污水处理装置，包括预处理池、粪便处理机、干粪堆放池、沼气池、抽水泵;所述预处理池上设有污水进液口，所述预处理池与沼气池设置在地下，所述粪便处理机设置在预处理池与沼气池之间的地面上方，所述粪便处理机的抽液管深入预处理池的液面以下，所述粪便处理机的干料出口下方设有干粪堆放池，所述粪便处理机的液体出口通过管道与沼气池连通，所述沼气池上方一侧设有抽水泵，所述抽水泵的抽水管深入沼气池的液面以下。
进一步的，所述预处理池的污水进液口下方设有过滤网。
进一步的，所述沼气池内设有隔板。
进一步的，所述粪便处理机的抽液管的进水端设有旋流防止器。
本实用新型公开的一种养殖场污水处理装置，对污水进行的预处理、干湿分离、沼气发酵处理，使得排出的污水达到排放标准，减少环境污染，产生的干粪、沼气可以再次利用，实现粪便资源有效利用;与处理池中设有过滤网能够对污水初步过滤，防止堵塞抽液管，降低维护成本;沼气池内设隔板，提高发酵效果，提高排出的水体质量。
本实用新型实现养殖场污水处理及资源利用，装置处理效果彻底，维护成本低。
