申请日2018.05.29
公开(公告)日2019.01.11
IPC分类号C02F9/10; C02F103/16
摘要
本实用新型公开了一种电镀废水MVR蒸发结晶装置，包括加药装置，加药装置连接稠厚器，稠厚器连接分离器，分离器顶部连接蒸汽压缩机，蒸汽压缩机连接加热器，加热器连接冷凝水罐，冷凝水罐连接冷凝水泵，冷凝水泵连接预热器，预热器连接进料泵，进料泵连接原料缓冲罐，稠厚器通过管道与母液罐连接，且母液罐与管道之间呈紧密连接。本实用新型所达到的有益效果是：通过设置加药装置，即可以除硬，避免蒸发结垢，进而可以延迟清洗周期，又可以避免母液重金属富集，需要频繁外排母液，通过设置蒸汽压缩机可以使二次蒸汽作为加热器的热源，进而可以节约原料，降低企业的生产成本，本实用新型结构紧凑，使用方便。
权利要求书
1.一种电镀废水MVR蒸发结晶装置，包括加药装置(4)，其特征在于，所述加药装置(4)连接稠厚器(9)，所述稠厚器(9)连接分离器(7)，所述分离器(7)连接蒸汽压缩机(15)，所述蒸汽压缩机(15)连接加热器(5)，所述加热器(5)连接冷凝水罐(13)，所述冷凝水罐(13)连接冷凝水泵(14)，所述冷凝水泵(14)连接预热器(3)，所述预热器(3)连接进料泵(2)，所述进料泵(2)连接原料缓冲罐(1)。
2.根据权利要求1所述的一种电镀废水MVR蒸发结晶装置，其特征在于，所述稠厚器(9)通过管道与母液罐(11)连接，且所述母液罐(11)与管道之间呈紧密连接。
3.根据权利要求2所述的一种电镀废水MVR蒸发结晶装置，其特征在于，所述母液罐(11)连接离心机(10)，且所述母液罐(11)与母液泵(12)之间通过管道连接。
4.根据权利要求1所述的一种电镀废水MVR蒸发结晶装置，其特征在于，所述稠厚器(9)通过管道与出料泵(8)连接，且所述出料泵(8)与管道之间呈紧密连接。
5.根据权利要求1所述的一种电镀废水MVR蒸发结晶装置，其特征在于，所述加热器(5)通过管道与循环泵(6)连接，且所述循环泵(6)与管道之间呈紧密连接。
说明书
一种电镀废水MVR蒸发结晶装置
技术领域
本实用新型涉及一种发晶装置，具体为一种电镀废水MVR蒸发结晶装置，属于化工装置技术领域。
背景技术
蒸发器是制冷四大件中很重要的一个部件，低温的冷凝液体通过蒸发器，与外界的空气进行热交换，气化吸热，达到制冷的效果。蒸发器主要由加热室和蒸发室两部分组成。加热室向液体提供蒸发所需要的热量，促使液体沸腾汽化;蒸发室使气液两相完全分离。而现有的蒸发装置内极易堆积废水蒸发后的结垢，同时无法避免母液重金属富集，而且要频繁外排母液。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种电镀废水MVR蒸发结晶装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种电镀废水MVR蒸发结晶装置，包括加药装置，所述加药装置连接稠厚器，所述稠厚器连接分离器，所述分离器顶部连接蒸汽压缩机，所述蒸汽压缩机连接加热器，所述加热器连接冷凝水罐，所述冷凝水罐连接冷凝水泵，所述冷凝水泵连接预热器，所述预热器连接进料泵，所述进料泵连接原料缓冲罐。
作为本实用新型的一种优选技术方案，所述稠厚器通过管道与母液罐连接，且所述母液罐与管道之间呈紧密连接。
作为本实用新型的一种优选技术方案，所述母液罐连接离心机，且所述母液罐与母液泵之间通过管道连接。
作为本实用新型的一种优选技术方案，所述稠厚器通过管道与出料泵连接，且所述出料泵与管道之间呈紧密连接。
作为本实用新型的一种优选技术方案，所述加热器通过管道与循环泵连接，且所述循环泵与管道之间呈紧密连接。
本实用新型所达到的有益效果是：通过设置加药装置，即可以除硬，避免蒸发结垢，进而可以延迟清洗周期，又可以避免母液重金属富集，需要频繁外排母液，通过设置蒸汽压缩机可以使二次蒸汽作为加热器的热源，进而可以节约原料，降低企业的生产成本，本实用新型结构紧凑，使用方便。
附图说明

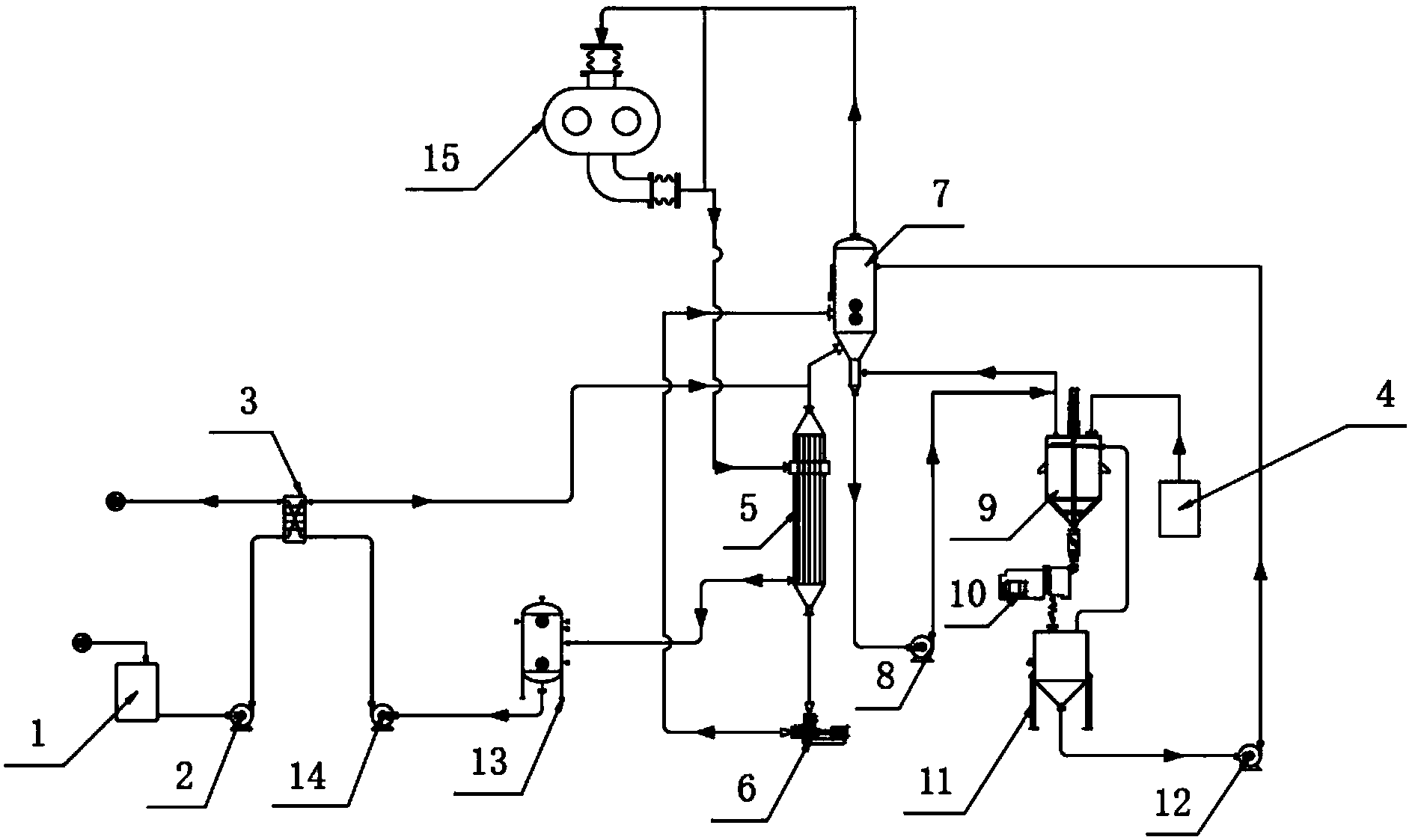

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
