申请日2018.05.24
公开(公告)日2019.01.25
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种斑马鱼养殖用废水处理装置,包括柜体，所述柜体的顶部设有废水处理箱，所述废水处理箱的中间开设有排水阀，废水处理箱的底部内侧还安装有导板，所述导板的顶部安装有水箱，所述水箱的底部开设有过滤阀，导板的两端安装有粗滤层，所述粗滤层的另一侧设有螺纹盖，粗滤层的顶部设有细滤层，所述细滤层的顶部设有分隔静置层，在水箱的底部开设过滤阀，通过过滤阀使得水箱内的水通过导板进入废水处理箱的内部，由于水位差的缘故，水箱内的水会同废水处理箱内的液面齐高，在废水处理箱的顶部安装水泵，通过水泵底部的抽水管将过滤后的水抽起，并通过出水管排回水箱的内部，实现循环，结构简单，使用方便。
权利要求书

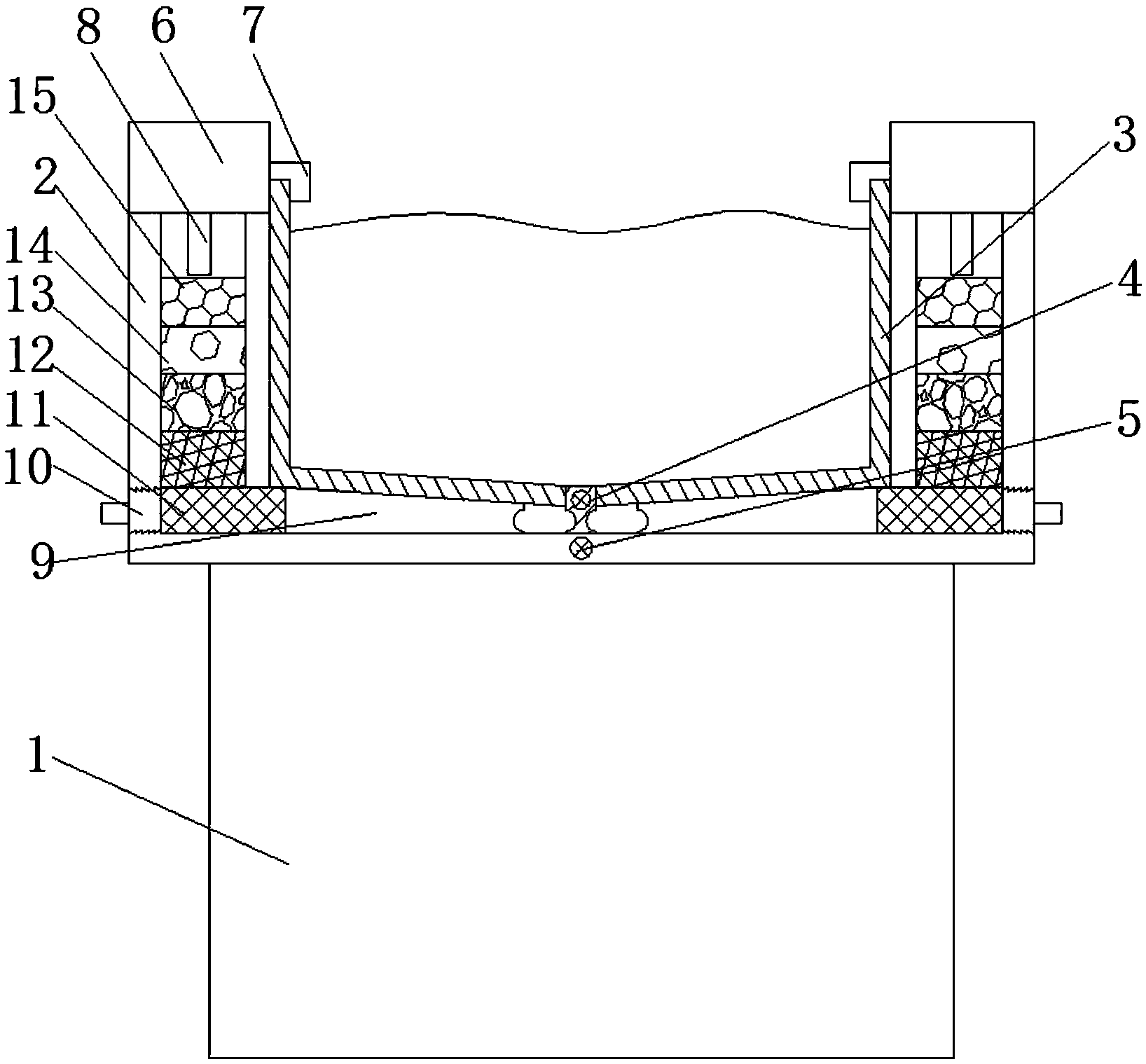

1.一种斑马鱼养殖用废水处理装置，包括柜体(1)，其特征在于，所述柜体(1)的顶部设有废水处理箱(2)，所述废水处理箱(2)的中间开设有排水阀(5)，废水处理箱(2)的底部内侧还安装有导板(9)，所述导板(9)的顶部安装有水箱(3)，所述水箱(3)的底部开设有过滤阀(4)，导板(9)的两端安装有粗滤层(11)，所述粗滤层(11)的另一侧设有螺纹盖(10)，粗滤层(11)的顶部设有细滤层(12)，所述细滤层(12)的顶部设有分隔静置层(13)，所述分隔静置层(13)的顶部设有生物过滤层(14)，所述生物过滤层(14)的顶部设有物理过滤层(15)，废水处理箱(2)的内部还安装有紫外线杀菌灯(17)，废水处理箱(2)的顶端还安装有水泵(6)，所述水泵(6)后侧设有插头(16)，水泵(6)的底部安装有抽水管(8)，水泵(6)的一侧安装有出水管(7)。
2.根据权利要求1所述的一种斑马鱼养殖用废水处理装置，其特征在于，所述粗滤层(11)的材料为海绵、喷胶棉、细网目的尼龙网或棕榈叶限位。
3.根据权利要求1所述的一种斑马鱼养殖用废水处理装置，其特征在于，所述废水处理箱(2)的两端开设有螺纹槽，所述螺纹盖(10)的表面设有螺纹，螺纹盖(10)通过螺纹固定在螺纹槽的内部。
4.根据权利要求1所述的一种斑马鱼养殖用废水处理装置，其特征在于，所述细滤层(12)的材料为中空纤维超滤膜，该材料的超滤微孔小于0.01微米。
5.根据权利要求1所述的一种斑马鱼养殖用废水处理装置，其特征在于，所述生物过滤层(14)的材料为生化球、陶瓷环、玻璃环或珊瑚砂。
6.根据权利要求1所述的一种斑马鱼养殖用废水处理装置，其特征在于,所述物理过滤层(15)的材料为活性炭，所述活性炭的形状为圆柱状。
说明书
一种斑马鱼养殖用废水处理装置
技术领域
本实用新型涉及斑马鱼养殖技术领域，尤其涉及一种斑马鱼养殖用废水处理装置。
背景技术
斑马鱼身体延长而略呈纺锤形，头小而稍尖，吻较短，全身布满多条深蓝色纵纹似斑马，与银白色或金黄色纵纹相间排列纹路比较有条理。在水族箱内成群游动时犹如奔驰于非洲草原的斑马群，故此得斑马鱼之美称。斑马鱼和人类基因有着87%的高度同源性，作为模式生物的优势很突出，这意味着其实验结果大多数情况下适用于人体，常可用于水质环境的监测，在斑马鱼的养殖过程中会产生大量的废水，若是每次都将水箱内的废水换掉，那会浪费大量的水资源。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种斑马鱼养殖用废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种斑马鱼养殖用废水处理装置，包括柜体，所述柜体的顶部设有废水处理箱，所述废水处理箱的中间开设有排水阀，废水处理箱的底部内侧还安装有导板，所述导板的顶部安装有水箱，所述水箱的底部开设有过滤阀，导板的两端安装有粗滤层，所述粗滤层的另一侧设有螺纹盖，粗滤层的顶部设有细滤层，所述细滤层的顶部设有分隔静置层，所述分隔静置层的顶部设有生物过滤层，所述生物过滤层的顶部设有物理过滤层，废水处理箱的内部还安装有紫外线杀菌灯，废水处理箱的顶端还安装有水泵，所述水泵后侧设有插头，水泵的底部安装有抽水管，水泵的一侧安装有出水管。
优选的，所述粗滤层的材料为海绵、喷胶棉、细网目的尼龙网或棕榈叶限位。
优选的，所述废水处理箱的两端开设有螺纹槽，所述螺纹盖的表面设有螺纹，螺纹盖通过螺纹固定在螺纹槽的内部。
优选的，所述细滤层的材料为中空纤维超滤膜，该材料的超滤微孔小于0.01微米。
优选的，所述生物过滤层的材料为生化球、陶瓷环、玻璃环或珊瑚砂。
优选的，所述物理过滤层的材料为活性炭，所述活性炭的形状为圆柱状。
本实用新型的有益效果是：
1、通过在水箱的外侧安装废水处理箱，在废水处理箱的底部安装导板，在导板的另一侧安装设置粗滤层、细滤层、分割静置层、生物过滤层和物理过滤层，在粗滤层的一侧安装螺纹盖，螺纹盖通过表面的螺纹固定在废水处理箱的一侧，通过螺纹盖可以取出粗滤层，从而实现对粗滤层上的鱼粪便、饲料残渣等污垢进行清理，通过细滤层过滤掉大颗粒杂质，通过分隔静置层使需要过滤的水在生物过滤层中充分与微生物接触，从而消除水中的细菌，通过物理过滤层吸附水中的色度、臭味，通过安装在废水处理箱的内部安装的紫外线杀菌灯对水进行紫外线杀菌，从而达到对废水的过滤，结构简单，实用性强。
2、在水箱的底部开设过滤阀，通过过滤阀使得水箱内的水通过导板进入废水处理箱的内部，由于水位差的缘故，水箱内的水会同废水处理箱内的液面齐高，在废水处理箱的顶部安装水泵，通过水泵底部的抽水管将过滤后的水抽起，并通过出水管排回水箱的内部，实现循环，结构简单，使用方便。
