申请日2019.03.26
公开(公告)日2019.05.31
IPC分类号C02F11/145
摘要

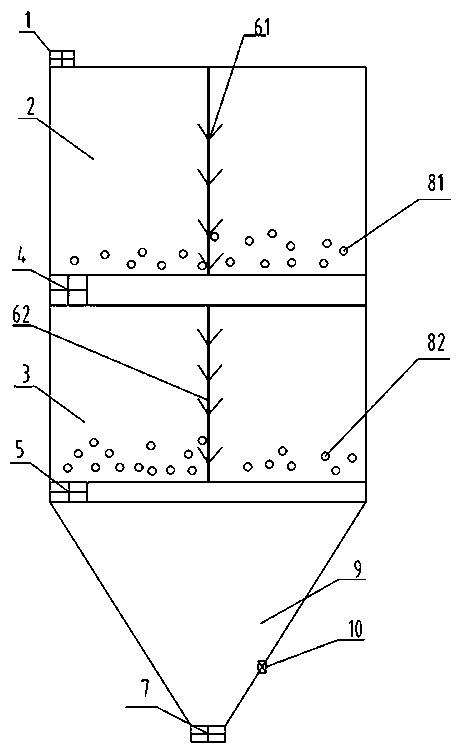

本发明提供了一种降低污泥含水率的串联式球磨污泥脱水装置，包括进泥口(1)、一级反应器(2)、二级反应器(3)、一级开关(4)、二级开关(5)、转轴(61)、转轴(62)出泥口(7)、钢球(81)、钢球(82)、污泥斗(9)，出水口(10)，本发明通过钢球与污泥之间碰撞产生的机械能破坏污泥细胞壁，实现污泥深度脱水，脱水后污泥含水率降低到10%以下，添加适当的脱卤剂，可以实现污泥中有机污染物的去除，装置简单、制造成本低的特点，反应过程中不会产生二次污染物，因而具有广阔的应用前景。
权利要求书
1.一种串联式球磨污泥脱水装置，通过钢球与污泥之间碰撞产生机械能破坏污泥细胞壁，达到污泥脱水的作用，其特征在于，包括进泥口(1)、一级反应器(2)、二级反应器(3)、一级开关(4)、二级开关(5)、转轴(61)、转轴(62)、出泥口(7)、钢球(81) 、钢球(82)、污泥斗(9)、排水口(10)。
2.根据权利要求1所述的一种串联式球磨污泥脱水装置，其特征在于，一级反应器(2)和二级反应器(3)是通过串联的方式组成，反应器呈圆形，由不锈钢制成，污泥先经过一级反应器(2)后，再进入二级反应器(3);污泥在一级反应器(2)和二级反应器(3)内通过转轴(61)带动钢球(81)与污泥以及反应器壁之间发生碰撞，产生的机械能，达到破坏污泥细胞壁，实现污泥深度脱水，可以根据实际需要，通过串联的方式增加三级反应器或更多反应器。
3.根据权利要求1、2所述的一种串联式球磨污泥脱水装置，其特征在于，在一级反应器(2) 内污泥细胞壁破损脱水后，泥水混合物通过一级开关(4)进入二级反应器(3)内，污泥在一级反应器(2) 内发生机械化学反应的时间可以任意设置。
4.根据权利要求1、2、3所述的一种串联式球磨污泥脱水装置，其特征在于，污泥在二级反应器(3)内通过转轴(62)带动钢球(82) 与污泥之间发生进一步碰撞，产生的机械能破坏在一级反应器中细胞壁未破损的残余污泥，进一步实现污泥脱水。
5.根据权利要求4所述的一种串联式球磨污泥脱水装置，其特征在于，污泥在二级反应器(3) 内污泥细胞壁破损脱水后，泥水混合物通过二级开关(5)进入污泥斗(9)中，污泥在二级反应器(3) 内发生机械化学反应的时间可以任意设置。
6.根据权利要求5所述的一种串联式球磨污泥脱水装置，其特征在于，脱水后的污泥在污泥斗(9)中静置，通过排水口(10)排出水，出泥口(7)排出污泥。
7.根据权利要求1-6所述的一种串联式球磨污泥脱水装置，其特征在于，一级反应器(2)中加入的钢球(81)体积占一级反应器(2)体积的20-30%;二级反应器(3)中加入的钢球(82)体积占二级反应器(3)体积的10-30%;钢球(81)和钢球(82)直径在1-100cm之间。
说明书
一种串联式球磨污泥脱水装置
技术领域
本发明涉及一种串联式球磨污泥脱水装置，属于污泥处理技术领域。
背景技术
近年来我国城镇污水处理能力得到了快速的发展，截至2016年底，全国设市城市、县累计建成城镇污水处理能力已达1.73亿立方米/日，伴生的污泥2015年底已达到3000万t/ 年(含水率80%计),大量污泥亟需安全处置。
污泥的处置技术很多，有安全填埋、焚烧、堆肥、绿化、干化等等。这些技术的处理成本和污泥的含水率有直接关系，污泥过高的含水率增大的污泥的处理成本，较低的含水率可以减少污泥的处置成本。传统的污泥脱水，通过压滤实现脱水，脱水效率不高;使用化学法脱水，可以破坏污泥细胞壁获得较高的脱水效率，但又容易造成二次污泥;如何降低将污泥的含水率又不造成二次污泥是目前污泥脱水过程中迫切要解决的问题之一。
发明内容
本发明为解决污泥的含水率增加了一种新的方式，同时这种技术无二次污染，且可以实现污泥减量化和无害化，本发明提供了如下的技术方案：
为此，本发明具体方案如下：
一种串联式球磨污泥脱水装置，由进泥口、一级反应器、二级反应器、一级开关、二级开关、转轴、出泥口、钢球 、污泥斗、排水口;一级反应器和二级反应器串联组成，在每一级反应器内钢球与污泥之间进行碰撞打破污泥细胞壁，达到脱水的作用，可以使用污泥的含水率从80%降低到10%以下。
具体的，所述的污泥在一级反应器中，转轴带动反应器中的钢球在一级反应器中自由的运动碰撞，在高速的碰撞过程中产生的机械能，破坏污泥细胞壁，达到污泥脱水的目的。
具体的，所述的一级反应器中泥水混合物通过一级开关进入二级反应器，并通过控制转轴的转速调节钢球与污泥之间碰撞产生的机械能达到破坏污泥细胞壁。
具体的，所述的污泥在二级反应器中，转轴带动反应器中的钢球在二级反应器中自由的运动碰撞进一步实现污泥中细胞壁的破裂释放水分，达到脱水的目的。经过一定时间的反应后，打开二级开关，将泥水混合物放入污泥斗中静置。
具体的，所述的污泥斗中的泥水混合物通过一定时间的静置后，通过出泥口排出脱水后的污泥。
本发明提供串联式球磨污泥脱水装置，结构合理、工艺简单、制造成本低的特点，并且该系统采用封闭管道，不受外界环境的影响，无需添加化学物质、不存在二次污染，在装置内污泥脱水是通过机械能破坏细胞壁的方式达到脱水的目的，因而具有广阔的应用前景。
