申请日2019.06.21
公开(公告)日2019.08.30
IPC分类号C02F9/04
摘要
本发明公开了一种用于水资源循环利用的废水处理装置，包括固定框架，所述固定框架的内部底端设置有泵体组件，且固定框架的内部底端靠泵体组件的后端在水平方向依次安装有储水筒、细滤组件、氧化罐和吸附罐，所述储水筒的顶端与吸附罐的侧壁之间连接有回流管，所述储水筒的侧壁与细滤组件的侧壁之间连接有第二导管。本发明通过设置细滤组件能够进一步去除去废水中的固态垃圾，极大的提高了废水中的固态垃圾的去除率，通过设置破碎筒，能对固态垃圾进行粉碎处理，且设置破碎辊和刀片持续转动，极大的避免了储水筒内出现堵塞的情况，通过将固定框架设置成拼接式，使得该处理装置在移动和拆除时更加的方便。
权利要求书

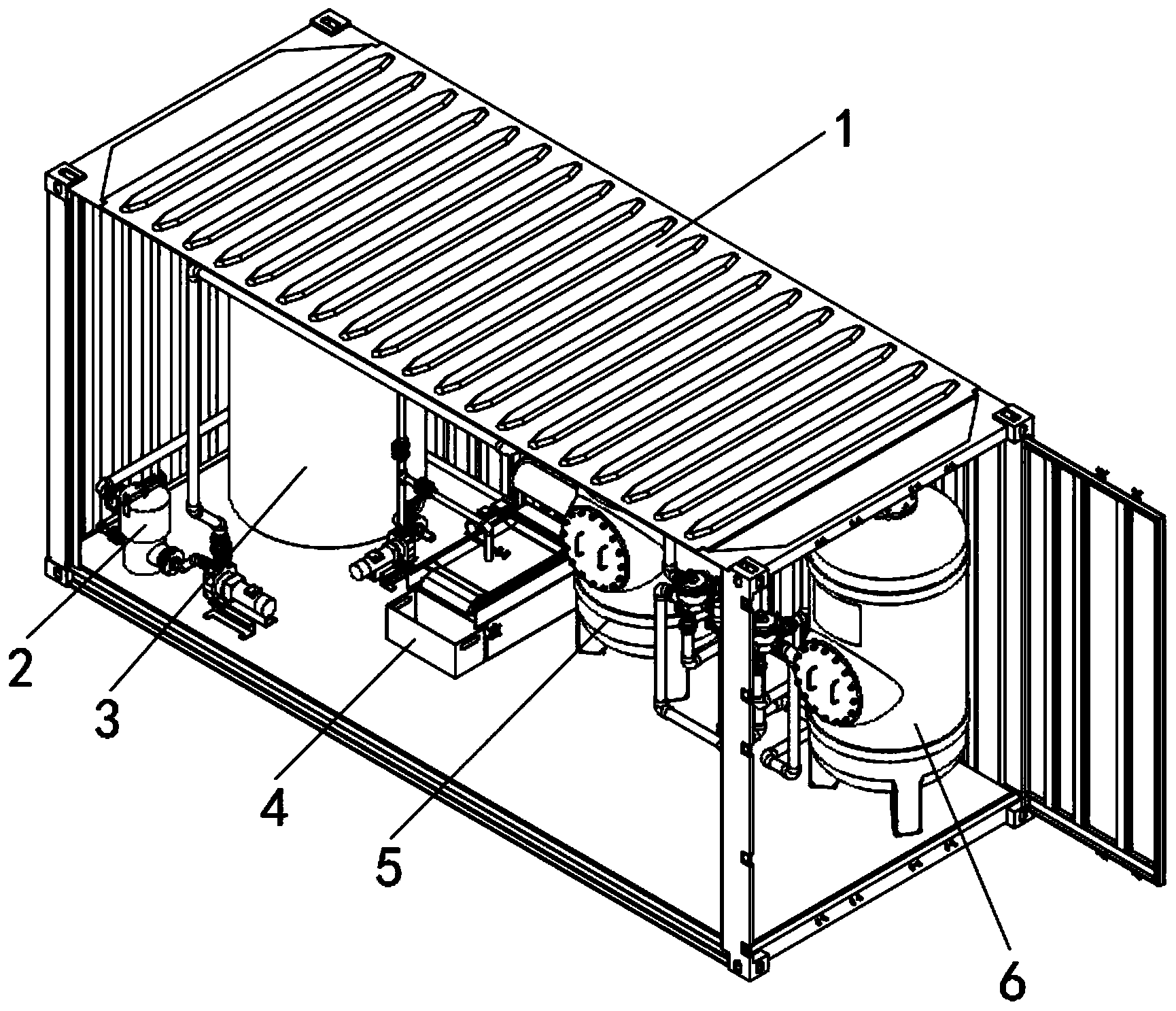

1.一种用于水资源循环利用的废水处理装置，其特征在于，包括固定框架(1)，所述固定框架(1)的内部底端设置有泵体组件(2)，且固定框架(1)的内部底端靠泵体组件(2)的后端在水平方向依次安装有储水筒(3)、细滤组件(4)、氧化罐(5)和吸附罐(6)，所述储水筒(3)的顶端与吸附罐(6)的侧壁之间连接有回流管(7)，且储水筒(3)的顶端与氧化罐(5)的侧壁之间连接有第一导管(8)，所述储水筒(3)的侧壁与细滤组件(4)的侧壁之间连接有第二导管(9)，所述氧化罐(5)和吸附罐(6)的相对侧壁之间连接有连接管(10);
所述固定框架(1)包括底框(11)，所述底框(11)的两侧壁均卡接有侧边框(12)，所述侧边框(12)的顶端安装有顶框(13)，所述顶框(13)的顶端卡接有卡板(14)，且卡板(14)的前后端均安装有若干组夹块(15)，两组所述侧边框(12)的四个拐角与顶框(13)和底框(11)的侧壁衔接处均卡接有角套(16)，所述所述角套(16)的顶端和侧壁均啮合连接有固定销(17);
所述泵体组件(2)包括气泵(18)和水泵(19)，所述水泵(19)的一端与气泵(18)的侧壁之间连接有混合管(21)，且水泵(19)的底端安装有两组安装片(20);
所述细滤组件(4)包括滤箱(22)，所述滤箱(22)的侧壁连接有收集箱(23)，且滤箱(22)的顶端安装有传动链(24)，且传动链(24)的一端连接有驱动马达(25)，所述滤箱(22)的顶端靠传动链(24)的一侧安装有过滤机构(27)，且过滤机构(27)的侧壁安装有气缸(28)，所述滤箱(22)的侧壁与收集箱(23)的侧壁衔接处顶端位置安装有衔接块(26);
所述过滤机构(27)包括两组夹板(29)，两组所述夹板(29)之间卡接有挡板(30)，且两组夹板(29)的相对侧壁靠挡板(30)的前端卡接有V型滤板(31)，所述挡板(30)的内侧卡接有顶板(32);
所述储水筒(3)的顶端安装有密封盖，且密封盖的底端位于储水筒(3)的内部连接有破碎筒(33)，所述破碎筒(33)的内部设置有搅拌杆(34)，且搅拌杆(34)的两侧壁均安装有破碎辊(35)，所述破碎辊(35)的内侧壁安装有若干组刀片(36)，所述储水筒(3)的两侧内壁均安装有卡座(38)，所述密封盖的底端靠两侧壁安装有与卡座(38)相契合的嵌块(39)，所述破碎筒(33)的内部底端设置有滤网(37)。
2.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述气泵(18)的一端设置有水管与储水筒(3)的侧壁相连接，且气泵(18)的侧壁靠顶端设置有气罐接头。
3.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述氧化罐(5)和吸附罐(6)的规格大小相同，且氧化罐(5)和吸附罐(6)的前端均设置有投放口与观察窗，投放口位于观察窗的下方，投放口内侧安装有密封门，所述氧化罐(5)和吸附罐(6)的底部均预留有排水口，排水口外壁设置有开关阀。
4.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述两组所述安装片(20)均呈L型相背设置，且贯穿安装片(20)的底部开设有若干组圆形的安装螺孔。
5.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述卡板(14)通过夹块(15)与顶框(13)相卡接，所述夹块(15)的内侧开设有凹型槽，凹型槽的内侧高度与顶框(13)的外侧高度相匹配。
6.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述角套(16)将侧边框(12)的四个拐角与顶框(13)和底框(11)的侧壁衔接处包裹在内，且贯穿角套(16)的外壁预留有与固定销(17)规格相匹配的销孔。
7.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述顶板(32)的侧壁与气缸(28)之间连接有伸缩杆，且顶板(32)位于V型滤板(31)的上方，顶板(32)呈V型设置。
8.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述密封盖的顶端设置有搅拌电机，所述搅拌杆(34)的顶端贯穿密封盖的底端与搅拌电机相连接。
9.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，所述破碎筒(33)的侧壁靠底端预留有排放筒，贯穿排放筒的顶端安装有插板，插板的长度大于排放筒的高度。
10.根据权利要求1所述的一种用于水资源循环利用的废水处理装置，其特征在于，该用于水资源循环利用的废水处理装置的具体处理步骤如下：
步骤一：首先将待处理的废水利用泵体组件(2)抽入到储水筒(3)中，气泵(18)外接气罐并将气体送入到储水筒(3)中，部分气体经过混合管(21)进入到水泵(19)，利用水泵(19)和气泵(18)构成气液混合泵，水泵(19)将水送入到储水筒(3)中，并完成对水的增氧操作，废水进入到储水筒(3)之前首先进入到破碎筒(33)中，启动搅拌电机带动搅拌杆(34)转动，由搅拌杆(34)带动破碎辊(35)和刀片(36)转动，对大型的固态垃圾进行破碎，废水经过滤网(37)进入到储水筒(3)内;
步骤二：在第二导管(9)上外接泵体将储水筒(3)内的废水抽入到细滤组件(4)上，废水经过两组夹板(29)之间的V型滤板(31)进行细过滤，之后废水由V型滤板(31)流入到滤箱(22)内，启动气缸(28)，由气缸(28)驱动伸缩杆将顶板(32)从挡板(30)内顶出，由顶板(32)将残留在V型滤板(31)上的小型固态垃圾推送到传动链(24)上，启动驱动马达(25)带动传动链(24)传动将垃圾经由衔接块(26)过渡至收集箱(23)内，再将滤箱(22)内的水回流至储水筒(3)中;
步骤三：在第一导管(8)上外接泵体将储水筒(3)内的水送入到氧化罐(5)中，在氧化罐(5)前端的投放口投放氧化剂与水中混合物进行反应，等待沉淀，再通过连接管(10)将氧化罐(5)内部的水送入到吸附罐(6)当中，在吸附罐(6)前端的投料口投入活性炭对水进行吸附，等待吸附操作完成之后，整个处理过程结束。
说明书
一种用于水资源循环利用的废水处理装置
技术领域
本发明涉及水处理领域，具体涉及一种用于水资源循环利用的废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，将废水中各污染物分离出来或将其转化成无害物质的过程，废水处理基本分为三个阶段，一级处理对水中的固态垃圾进行分离，二级处理除去水中的有机污染物质，三级处理除去水中的氮和磷等元素。
公开号为CN107827196A的专利文件公开了一种废水处理装置，其特征在于，所述废水处理装置包括壳体和废水处理芯条，所述壳体为圆柱状，所述废水处理芯条设置于所述壳体内，所述废水处理芯条包括活性炭包，所述活性炭包包括活性炭颗粒，该装置能避免废水处理芯条在长时间工作后出现无法对部分废水进行处理的现象，但是装置本身不可拆卸，且不便对固态垃圾进行处理。
现有的可循环利用水资源的废水处理装置在使用时存在一定弊端，现有的可循环利用水资源的废水处理装置所利用的固定框架基本都是焊接成型的，固定框架不可拆卸和拼接，导致装置在拆卸和安装时不够方便，且给装置的运输带来一定的困难;现有的可循环利用水资源的废水处理装置在对固态垃圾进行分离时不能够对垃圾进行破碎操作固态垃圾堆积过多容易造成储水筒堵塞，给下一步的处理工序带来一定的麻烦;现有的可循环利用水资源的废水处理装置在对固态垃圾进行分离时不能够很好的对较小型的固态垃圾进行分离，导致后期处理时对处理后的水质造成一定的影响。
发明内容
本发明的目的在于提供一种用于水资源循环利用的废水处理装置，本发明通过设置细滤组件能够进一步去除去废水中的固态垃圾，极大的提高了废水中的固态垃圾的去除率，通过设置破碎筒，能对固态垃圾进行粉碎处理，且设置破碎辊和刀片持续转动，极大的避免了储水筒内出现堵塞的情况，通过将固定框架设置成拼接式，使得该处理装置在移动和拆除时更加的方便。
本发明可以有效的解决现有的可循环利用水资源的废水处理装置所利用的固定框架基本都是焊接成型的，固定框架不可拆卸和拼接，导致装置在拆卸和安装时不够方便，且给装置的运输带来一定的困难;现有的可循环利用水资源的废水处理装置在对固态垃圾进行分离时不能够对垃圾进行破碎操作固态垃圾堆积过多容易造成储水筒堵塞，给下一步的处理工序带来一定的麻烦;现有的可循环利用水资源的废水处理装置在对固态垃圾进行分离时不能够很好的对较小型的固态垃圾进行分离，导致后期处理时对处理后的水质造成一定的影响的问题。
本发明的目的可以通过以下技术方案实现：
一种用于水资源循环利用的废水处理装置，包括固定框架，所述固定框架的内部底端设置有泵体组件，且固定框架的内部底端靠泵体组件的后端在水平方向依次安装有储水筒、细滤组件、氧化罐和吸附罐，所述储水筒的顶端与吸附罐的侧壁之间连接有回流管，且储水筒的顶端与氧化罐的侧壁之间连接有第一导管，所述储水筒的侧壁与细滤组件的侧壁之间连接有第二导管，所述氧化罐和吸附罐的相对侧壁之间连接有连接管;
所述固定框架包括底框，所述底框的两侧壁均卡接有侧边框，所述侧边框的顶端安装有顶框，所述顶框的顶端卡接有卡板，且卡板的前后端均安装有若干组夹块，两组所述侧边框的四个拐角与顶框和底框的侧壁衔接处均卡接有角套，所述所述角套的顶端和侧壁均啮合连接有固定销;
所述泵体组件包括气泵和水泵，所述水泵的一端与气泵的侧壁之间连接有混合管，且水泵的底端安装有两组安装片;
所述细滤组件包括滤箱，所述滤箱的侧壁连接有收集箱，且滤箱的顶端安装有传动链，且传动链的一端连接有驱动马达，所述滤箱的顶端靠传动链的一侧安装有过滤机构，且过滤机构的侧壁安装有气缸，所述滤箱的侧壁与收集箱的侧壁衔接处顶端位置安装有衔接块;
所述过滤机构包括两组夹板，两组所述夹板之间卡接有挡板，且两组夹板的相对侧壁靠挡板的前端卡接有V型滤板，所述挡板的内侧卡接有顶板;
所述储水筒的顶端安装有密封盖，且密封盖的底端位于储水筒的内部连接有破碎筒，所述破碎筒的内部设置有搅拌杆，且搅拌杆的两侧壁均安装有破碎辊，所述破碎辊的内侧壁安装有若干组刀片，所述储水筒的两侧内壁均安装有卡座，所述密封盖的底端靠两侧壁安装有与卡座相契合的嵌块，所述破碎筒的内部底端设置有滤网。
优选的，所述气泵的一端设置有水管与储水筒的侧壁相连接，且气泵的侧壁靠顶端设置有气罐接头。
优选的，所述氧化罐和吸附罐的规格大小相同，且氧化罐和吸附罐的前端均设置有投放口与观察窗，投放口位于观察窗的下方，投放口内侧安装有密封门，所述氧化罐和吸附罐的底部均预留有排水口，排水口外壁设置有开关阀。
优选的，所述两组所述安装片均呈L型相背设置，且贯穿安装片的底部开设有若干组圆形的安装螺孔。
优选的，所述卡板通过夹块与顶框相卡接，所述夹块的内侧开设有凹型槽，凹型槽的内侧高度与顶框的外侧高度相匹配。
优选的，所述角套将侧边框的四个拐角与顶框和底框的侧壁衔接处包裹在内，且贯穿角套的外壁预留有与固定销规格相匹配的销孔。
优选的，所述顶板的侧壁与气缸之间连接有伸缩杆，且顶板位于V型滤板的上方，顶板呈V型设置。
优选的，所述密封盖的顶端设置有搅拌电机，所述搅拌杆的顶端贯穿密封盖的底端与搅拌电机相连接。
优选的，所述破碎筒的侧壁靠底端预留有排放筒，贯穿排放筒的顶端安装有插板，插板的长度大于排放筒的高度。
优选的，该用于水资源循环利用的废水处理装置的具体处理步骤如下：
步骤一：首先将待处理的废水利用泵体组件抽入到储水筒中，气泵外接气罐并将气体送入到储水筒中，部分气体经过混合管进入到水泵，利用水泵和气泵构成气液混合泵，水泵将水送入到储水筒中，并完成对水的增氧操作，废水进入到储水筒之前首先进入到破碎筒中，启动搅拌电机带动搅拌杆转动，由搅拌杆带动破碎辊和刀片转动，对大型的固态垃圾进行破碎，废水经过滤网进入到储水筒内;
步骤二：在第二导管上外接泵体将储水筒内的废水抽入到细滤组件上，废水经过两组夹板之间的V型滤板进行细过滤，之后废水由V型滤板流入到滤箱内，启动气缸，由气缸驱动伸缩杆将顶板从挡板内顶出，由顶板将残留在V型滤板上的小型固态垃圾推送到传动链上，启动驱动马达带动传动链传动将垃圾经由衔接块过渡至收集箱内，再将滤箱内的水回流至储水筒中;
步骤三：在第一导管上外接泵体将储水筒内的水送入到氧化罐中，在氧化罐前端的投放口投放氧化剂与水中混合物进行反应，等待沉淀，再通过连接管将氧化罐内部的水送入到吸附罐当中，在吸附罐前端的投料口投入活性炭对水进行吸附，等待吸附操作完成之后，整个处理过程结束。
本发明的有益效果：
本发明通过设置角套将两组侧边框、顶框和底框相连接，侧边框、顶框和底框构成固定框架，在侧边框、顶框和底框采用角套进行固定，再采用固定销进行加固，使得固定框架整体可以实现拼装和拆卸，使得固定框架在拆卸和拼装时更加的方便，满足了不同情况下的使用需求，使得该装置拆卸之后运输更加方便;
通过设置细滤组件，将储水筒中的水抽入到细滤组件之后，可以由过滤机构对废水进行细过滤，废水经过两组夹板之间的V型滤板进行细过滤，之后废水由V型滤板流入到滤箱内，启动气缸，由气缸驱动伸缩杆将顶板从挡板内顶出，由顶板将残留在V型滤板上的小型固态垃圾推送到传动链上，启动驱动马达带动传动链传动将垃圾经由衔接块过渡至收集箱内，从而可以有效的去除废水中较小的固态垃圾，极大的提高了固态垃圾的去除率，保证了废水处理后的质量;
通过在储水筒的内部设置破碎筒，废水初步处理时先进入到破碎筒，进入到破碎筒的废水在搅拌杆的作用下进行搅拌，搅拌杆带动破碎辊以及刀片进行转动，由破碎辊以及刀片对废水中的较大的固态垃圾进行破碎操作，利用破碎筒底部的滤网对垃圾进行分离，再利用破碎辊和刀片进行破碎操作，有效的避免了固态垃圾过大直接进入储水筒内造成其内部堵塞，且破碎筒与密封盖相连接，密封盖底部的嵌块与储水筒侧壁的卡座相卡接，从而在将密封盖取下时较为方便，同时方便了将破碎筒取出，在破碎筒的侧壁设置排放筒和插板，方便了将粉碎后的垃圾排出。
