公布日：2022.06.24
申请日：2022.03.12
分类号：B01D21/02(2006.01)I;B01D21/00(2006.01)I
摘要
本发明涉及一种农村污水处理系统，其包括污水沉渣池和污水排放管，污水排放管的一端与污水沉渣池连通，污水沉渣池的顶部开口设置，污水沉渣池的开口处设有用于封堵污水沉渣池开口的封堵板，封堵板下方设有过滤网，过滤网呈筒状设置且开口向上，污水排放管的一端插入过滤网内，污水沉渣池内设有用于驱动过滤网移出污水沉渣池的驱动组件，过滤网的侧壁上设有出料口，出料口上设有用于封堵出料口的封堵组件。本申请具有缓解手动提取出第一过滤网费力的问题的效果。
权利要求书

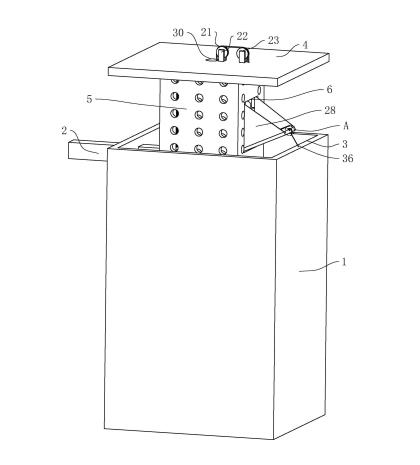

1.一种农村污水处理系统，包括污水沉渣池(1)和污水排放管(2)，所述污水排放管(2)的一端与所述污水沉渣池(1)连通，其特征在于：所述污水沉渣池(1)的顶部设有开口(3)，所述污水沉渣池(1)的开口(3)处设有用于封堵所述污水沉渣池(1)的开口(3)的封堵板(4)，所述封堵板(4)下方设有过滤网(5)，所述过滤网(5)呈筒状设置且开口(3)向上，所述污水排放管(2)的一端插入所述过滤网(5)内，所述污水沉渣池(1)内设有用于驱动所述过滤网(5)移出所述污水沉渣池(1)的驱动组件，所述过滤网(5)的侧壁上设有出料口(6)，所述出料口(6)上设有用于封堵所述出料口(6)的封堵组件。
2.根据权利要求1所述的农村污水处理系统，其特征在于：所述驱动组件包括驱动电机(7)、第一丝杠(8)、连接板(9)和防护管(10)，所述连接板(9)嵌设在所述过滤网(5)的底部，所述连接板(9)上开设有螺纹孔，所述驱动电机(7)嵌设在所述污水沉渣池(1)的底部，所述第一丝杠(8)固定连接在所述驱动电机(7)的输出轴上，所述第一丝杠(8)的一端插入所述螺纹孔内并与所述螺纹孔螺纹连接，所述防护管(10)罩设在所述第一丝杠(8)外并与所述过滤网(5)的底部连接，所述防护管(10)的顶端插入所述封堵板(4)，所述过滤网(5)的侧壁设有限位槽，所述污水排放管(2)的一端贯穿所述限位槽并与所述限位槽滑动配合。
3.根据权利要求2所述的农村污水处理系统，其特征在于：所述污水排放管(2)将所述限位槽分割成第一槽(11)和第二槽，所述第一槽(11)的相对的侧壁上均设有安装槽(13)，所述第一槽(11)内转动连接有第一辊(14)，所述第一辊(14)的两端与两个所述安装槽(13)一一对应设置，所述安装槽(13)内均设有扭簧(15)，所述扭簧(15)套设在所述第一辊(14)外，所述扭簧(15)的一端与所述安装槽(13)的侧壁固定连接，另一端与所述第一辊(14)连接，所述第一辊(14)上绕卷有防漏网(16)，所述防漏网(16)的一端连接在所述污水排放管(2)的上侧壁上，所述防漏网(16)遮挡所述第一槽(11)，所述第二槽的底壁上开设有第二滑动槽(17)，所述污水排放管(2)的底壁上连接有过滤板(18)，所述过滤板(18)的一端插入所述第二滑动槽(17)内并遮挡所述第二槽且与所述第二滑动槽(17)滑动配合。
4.根据权利要求2所述的农村污水处理系统，其特征在于：所述封堵组件包括第一网(19)、第一轴承(20)、第一绳(21)、第一定滑轮(22)、第二定滑轮(23)、限位柱(24)、第一板(25)、第二板(26)、滚动柱(27)和松紧带(28)，所述第一定滑轮(22)和所述第二定滑轮(23)均设置在所述封堵板(4)上，所述第一绳(21)绕设在所述第一定滑轮(22)和所述第二定滑轮(23)上，所述第一板(25)连接在所述第一丝杠(8)的顶端，所述第一板(25)呈圆形设置且与所述防护管(10)的内侧壁接触，所述滚动柱(27)连接在所述第一板(25)上，所述滚动柱(27)的顶端通过所述第一轴承(20)连接在所述第二板(26)上，所述封堵板(4)上开设有与所述防护管(10)连通的滑动通孔(30)，所述第一绳(21)的一端贯穿所述滑动通孔(30)并插入所述防护管(10)内并连接在所述第二板(26)上，所述出料口(6)的侧壁上开设有第一限位孔(31)，所述第一绳(21)的另一端插入所述第一限位孔(31)内并连接所述限位柱(24)，所述限位柱(24)与所述第一限位孔(31)滑动配合，所述第一网(19)铰接在所述出料口(6)内并遮挡所述出料口(6)，所述第一网(19)的两侧均设置松紧带(28)，所述松紧带(28)的一端与所述第一网(19)连接，另一端与所述出料口(6)的侧壁连接，所述第一网(19)的顶壁设有供所述限位柱(24)插入的第二限位孔(33)，当所述封堵板(4)封堵所述污水沉渣池(1)的开口(3)时，所述限位柱(24)一端位于所述第一限位孔(31)内，另一端位于所述第二限位孔(33)内。
5.根据权利要求4所述的农村污水处理系统，其特征在于：所述滚动柱(27)的侧壁上设有毛刷(29)，所述毛刷(29)与所述防护管(10)的侧壁接触。
6.根据权利要求4所述的农村污水处理系统，其特征在于：所述滚动柱(27)与所述第一板(25)可拆卸连接。
7.根据权利要求4所述的农村污水处理系统，其特征在于：所述限位柱(24)上开设有让位槽(34)，所述第二限位孔(33)的侧壁上设有连接杆(35)，所述连接杆(35)的两端均与所述第二限位孔(33)的侧壁接触，所述连接杆(35)插入所述让位槽(34)内并与所述让位槽(34)滑动配合，所述污水沉渣池(1)的开口(3)端的侧壁上设有第二绳(36)，所述第二绳(36)的一端设有限位钩(37)，所述限位钩(37)钩住所述连接杆(35)，所述第二绳(36)处于绷紧状态。
8.根据权利要求7所述的农村污水处理系统，其特征在于：所述第二绳(36)为松紧绳。
发明内容
为了缓解手动提取出第一过滤网费力的问题，本申请提供一种农村污水处理系统。
本申请提供的一种农村污水处理系统采用如下的技术方案：一种农村污水处理系统，包括污水沉渣池和污水排放管，所述污水排放管的一端与所述污水沉渣池连通，所述污水沉渣池的顶部设有开口，所述污水沉渣池的开口处设有用于封堵所述污水沉渣池开口的封堵板，所述封堵板下方设有过滤网，所述过滤网呈筒状设置且开口向上，所述污水排放管的一端插入所述过滤网内，所述污水沉渣池内设有用于驱动所述过滤网移出所述污水沉渣池的驱动组件，所述过滤网的侧壁上设有出料口，所述出料口上设有用于封堵所述出料口的封堵组件。
通过采用上述技术方案，使用时，操作者启动驱动组件，驱动组件带动过滤网向上移动并移出污水沉渣池，进而减小了操作者手动提取出过滤网的可能性，缓解了缓解手动提取出第一过滤网费力的问题，之后再打开封堵组件，操作者从出料口取出过滤网内的杂物。
可选的，所述驱动组件包括驱动电机、第一丝杠、连接板和防护管，所述连接板嵌设在所述过滤网的底部，所述连接板上开设有螺纹孔，所述驱动电动嵌设在所述污水沉渣池的底部，所述第一丝杠固定连接在所述驱动电机的输出轴上，所述第一丝杠的一端插入所述螺纹孔内并于所述螺纹孔螺纹连接，所述防护管罩设在所述第一丝杠外并与所述过滤网的底部连接，所述防护管的顶端插入所述封堵板，所述过滤网的侧壁设有限位槽，所述污水排放管的一端贯穿所述限位槽并与所述限位槽滑动配合。
通过采用上述技术方案，使用时，操作者启动驱动电机，驱动电机的输出轴带动第一丝杠转动，第一丝杠与连接板螺纹连接，污水排放管与限位槽滑动配合，使过滤网向上移动，通过设置防护管能够减小体积大的污物阻碍第一丝杠的转动的可能性，因此，方便了操作者将第一过滤网向上提取出污水沉渣池。
可选的，所述污水排放管将所述限位槽分割成第一槽和第二槽，所述第一槽的相对的侧壁上均设有安装槽，所述第一槽内转动连接有第一辊，所述第一辊的两端与两个所述安装槽一一对应设置，所述安装槽内均设有扭簧，所述扭簧套设在所述第一辊外，所述扭簧的一端与所述安装槽的侧壁固定连接，另一端与所述第一辊连接，所述第一辊上绕卷有防漏网，所述防漏网的一端连接在所述污水排放管的上侧壁上，所述防漏网遮挡所述第一槽，所述第二槽的底壁上开设有第二滑动槽，所述污水排放管的底壁上连接有过滤板，所述过滤板的一端插入所述第二滑动槽内并遮挡所述第二槽且与所述第二滑动槽滑动配合。
通过采用上述技术方案，当过滤网向上移动时，污水排放管的相对过滤网的位置是向下的，因此，污水排放管带动防漏网向下移动，也带动过滤板向下移动，防漏网向下移动时，第一辊进行放卷，此时扭簧受力收卷，过滤板向下移动与第二槽滑动配合，通过设置防漏网和过滤板减小了体积大的杂物从限位槽漏到污水沉渣池内的可能性，并且，为了能够让过滤网能够存储较多的污水中的杂物，因此，污水排放管通常设置在过滤网靠近污水沉渣池的顶部开口，通过设置第一辊和防漏网，节省了防漏网移动时所占用的空间。
可选的，所述封堵组件包括第一网、第一轴承、第一绳、第一定滑轮、第二定滑轮、限位柱、第一板、第二板、滚动柱和松紧带，所述第一定滑轮和第二定滑轮均设置在所述封堵板上，所述第一绳绕设在所述第一定滑轮和所述第二定滑轮上，所述第一板连接在所述第一丝杠的顶端，所述第一板呈圆形设置且与所述防护管的内侧壁接触，所述滚动柱连接在所述第一板上，所述滚动柱的顶端通过所述第一轴承连接在所述第二板上，所述封堵板上开设有与所述防护管连通的滑动通孔，所述第一绳的一端贯穿所述滑动通孔并插入所述防护管内并连接在所述第二板上，所述出料口的侧壁上开设有第一限位孔，所述第一绳的另一端插入所述第一限位孔内并连接所述限位柱，所述限位柱与所述第一限位孔滑动配合，所述第一网铰接在所述出料口内并遮挡所述出料口，所述第一网的两侧均设置松紧带，所述松紧带的一端与所述第一网连接，另一端与所述出料口的侧壁连接，所述第一网的顶壁设有供所述限位柱插入的第二限位孔，当所述封堵板封堵所述污水沉渣池开口时，所述限位柱一端位于所述第一限位孔内，另一端位于所述第二限位孔内。
通过采用上述技术方案，当过滤网向上移动时，第一丝杠相对过滤网的位置向下移动，进而带动第一板向下移动，第一板带动滚动柱向下移动，滚动柱带动第二板向下移动，第二板带动第一绳的一端向下移动，在第一定滑轮和第二定滑轮的导向下，第一绳的另一端向上移动，带动限位柱移出第二限位孔并完全移入第一孔内，此时，第一网受到限位柱的约束解除，在过滤网内堆积的杂物的挤压力的作用下，第一网向外转动，此时，过滤网两侧的松紧带产生形变，两个松紧带和一个过滤网形成一个簸箕状的储存空间，用于容纳从过滤网溢出的杂物，并且使出料口打开，供操作者将过滤网内的杂物取出，当操作者将过滤网内的杂物清理后，过滤网受到的挤压力消失，松紧带恢复形变，使第一网遮挡出料口，然后，操作者通过驱动组件使过滤网向下移动，限位柱一端插入第二限位孔内，另一端处于第一限位孔内，对第一网实现锁紧，随着过滤网的下移，第一绳逐渐由绷紧状态转换呈松弛状态，并且，卷簧恢复形变得形变力带动第一辊转动，进而带动第一网进行收卷，进而对出料口实现了启闭。
可选的，所述滚动柱的侧壁上设有毛刷，所述毛刷与所述防护管的侧壁接触。
通过采用上述技术方案，当第一丝杠转动时，第一丝杠带动滚动柱转动，使得毛刷对防护管内侧壁上的杂质进行清理，同时第一板向上移动能够承接被毛刷清理下的杂物，当封堵板封堵污水沉渣池的开口时，第一板的上表面与封堵板的顶面齐平，一方面起到了堵塞滑动通孔的作用，防止其他杂质落入防护管内，另一方面方便操作者清理第一板上的杂质。
可选的，所述滚动柱与所述第一板可拆卸连接。
通过采用上述技术方案，操作者可以将滚动柱从第一板拆卸下，使得第一板上的空间更大，有利于操作者清扫落在第一板上的杂质。
可选的，所述限位柱上开设有让位槽，所述第二限位孔的侧壁上设有连接杆，所述连接杆的两端均与所述第二限位孔的侧壁接触，所述连接杆插入所述让位槽内并与所述让位槽滑动配合，所述污水沉渣池开口端的侧壁上设有第二绳，所述第二绳的一端设有限位钩，所述限位钩钩住所述连接杆，所述第二绳处于绷紧状态。
通过采用上述技术方案，当第一网打开后，操作者将限位钩插入第二限位孔内并勾出连接杆，对第一网起到限位的作用，减小了第一网随着其上方受到的挤压力减小，而遮挡出料口的可能性。
可选的，所述第二绳为松紧绳。
通过采用上述技术方案，松紧绳具有弹性，能发生一定量的形变，能够减小第二绳的长度，减小了在使用过程中第二绳发生缠绕打结的可能性。
综上所述，本申请包括以下至少一种有益技术效果：
1.本申请通过设置驱动组件、出料口和封堵组件，缓解了手动提取出第一过滤网费力的问题；
2.本申请通过设置驱动电机、第一丝杠、连接板和防护管，操作者启动驱动电机，驱动电机的输出轴带动第一丝杠转动，第一丝杠与连接板螺纹连接，污水排放管与限位槽滑动配合，使过滤网向上移动，方便了操作者将第一过滤网向上提取出污水沉渣池。
（发明人：李雷;陈涛;陈尚雍;潘际权;王盼;李林松;张佩刚）
