公布日：2022.08.23
申请日：2022.06.01
分类号：C02F9/04(2006.01)I;C02F101/20(2006.01)N
摘要
本发明公开了一种去除重金属离子的污水处理装置及其处理方法，包括沉淀箱和搅拌机构；沉淀箱：其上端右侧设置的豁口内设有反应罐，反应罐的右端设有进料罐，进料罐的上端通过连接管与反应罐的内部连通，反应罐的下端右侧的开口处设有输液管，进料罐的外侧面下端的开口处设有进水管，沉淀箱的右侧面下端设有第二排污管，沉淀箱的前侧面下端左侧设有第三排污管，沉淀箱的左侧面中部设置有排水管；该去除重金属离子的污水处理装置及其处理方法，能够对污水中的重金属进行初步的吸附，然后再根据污水的流量少量多次的添加重金属捕捉剂，使污水中的重金属与重金属捕捉剂反应效率更高，重金属去除更加彻底。
权利要求书

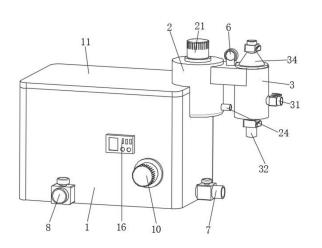

1.一种去除重金属离子的污水处理装置，其特征在于：包括沉淀箱(1)和搅拌机构(4)；沉淀箱(1)：其上端右侧设置的豁口内设有反应罐(2)，反应罐(2)的右端设有进料罐(3)，进料罐(3)的上端通过连接管(5)与反应罐(2)的内部连通，反应罐(2)的下端右侧的开口处设有输液管(24)，进料罐(3)的外侧面下端的开口处设有进水管(31)，沉淀箱(1)的右侧面下端设有第二排污管(7)，沉淀箱(1)的前侧面下端左侧设有第三排污管(8)，沉淀箱(1)的左侧面中部设置有排水管(9)；搅拌机构(4)：设置于沉淀箱(1)的内部右端；其中：所述沉淀箱(1)的上端开口处设有盖板(11)。
2.根据权利要求1所述的一种去除重金属离子的污水处理装置，其特征在于：所述沉淀箱(1)的前侧面设有控制器(16)，控制器(16)的输入端电连接外部电源。
3.根据权利要求1所述的一种去除重金属离子的污水处理装置，其特征在于：所述进料罐(3)内部的台阶面上安装有活性炭吸附床(33)，进料罐(3)的上端开口处设有端盖(34)，端盖(34)的下沿面均匀设置有插杆，插杆的下端均与压环(35)固定连接，压环(35)与活性炭吸附床(33)的上表面接触，进料罐(3)的下端开口处设有第一排污管(32)。
4.根据权利要求2所述的一种去除重金属离子的污水处理装置，其特征在于：所述反应罐(2)的上表面通过法兰安装有第一电机(21)，第一电机(21)的输出轴穿过反应罐(2)上表面的通孔并在下端设有第一螺旋片(22)和第一搅拌架(23)，反应罐(2)下端左侧的开口与沉淀箱(1)的内部右端连通，第一电机(21)的输入端电连接控制器(16)的输出端。
5.根据权利要求2所述的一种去除重金属离子的污水处理装置，其特征在于：所述连接管(5)的内部串联有流量计(6)，流量计(6)的输出端电连接控制器(16)的输入端。
6.根据权利要求2所述的一种去除重金属离子的污水处理装置，其特征在于：所述搅拌机构(4)包括第二螺旋片(41)、转轴(42)和第二搅拌架(43)，所述转轴(42)的两端通过密封轴承与沉淀箱(1)前后内壁右侧对应设置的转孔转动连接，转轴(42)的中部前后对称设置有第二螺旋片(41)，第二搅拌架(43)分别与转轴(42)的前后端头固定连接，沉淀箱(1)的前侧面右端设有第二电机(10)，第二电机(10)的输出轴与转轴(42)的前端固定连接，第二电机(10)的输入端电连接控制器(16)的输出端。
7.根据权利要求6所述的一种去除重金属离子的污水处理装置，其特征在于：所述沉淀箱(1)的内部底面右端分别设有第二挡板(13)和第三挡板(14)，第二挡板(13)位于第三挡板(14)的左侧并与第三挡板(14)上下错位设置，第二挡板(13)和第三挡板(14)的相对内侧面均设有斜板(15)，两个斜板(15)上下错位设置，第二搅拌架(43)位于第三挡板(14)的右端。
8.根据权利要求1所述的一种去除重金属离子的污水处理装置，其特征在于：所述沉淀箱(1)的内部左端设有第一挡板(12)。
9.一种去除重金属离子的污水处理装置的处理方法，其特征在于：包括进水管(31)、进料罐(3)、第一排污管(32)、活性炭吸附床(33)、连接管(5)、反应罐(2)、输液管(24)、沉淀箱(1)和排水管(9)，包括以下步骤：进料：外部污水通过进水管(31)进入进料罐(3)的内部，此时第一排污管(32)内部阀门闭合，污水经过活性炭吸附床(33)吸附后通过连接管(5)流入反应罐(2)；反应：当污水流入反应罐(2)后，外部输液机构将重金属捕捉剂通过输液管(24)输送至反应罐(2)与污水混合，同时混合后的污水流入沉淀箱(1)的内部右端进行反应，金属捕捉剂与污水中的重金属反应并使其沉淀；排水：沉淀后的重金属落入沉淀箱(1)的底端，去除重金属后的污水通过排水管(9)排出。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种去除重金属离子的污水处理装置及其处理方法，能够对污水中的重金属进行初步的吸附，然后再根据污水的流量少量多次的添加重金属捕捉剂，使污水中的重金属与重金属捕捉剂反应效率更高，重金属去除更加彻底，而且能够连续工作，无需等待沉淀，污水处理效率更高，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种去除重金属离子的污水处理装置，包括沉淀箱和搅拌机构；
沉淀箱：其上端右侧设置的豁口内设有反应罐，反应罐的右端设有进料罐，进料罐的上端通过连接管与反应罐的内部连通，反应罐的下端右侧的开口处设有输液管，进料罐的外侧面下端的开口处设有进水管，沉淀箱的右侧面下端设有第二排污管，沉淀箱的前侧面下端左侧设有第三排污管，沉淀箱的左侧面中部设置有排水管；
搅拌机构：设置于沉淀箱的内部右端；
其中：所述沉淀箱的上端开口处设有盖板，能够对污水中的重金属进行初步的吸附，然后再根据污水的流量少量多次的添加重金属捕捉剂，使污水中的重金属与重金属捕捉剂反应效率更高，重金属去除更加彻底，而且能够连续工作，无需等待沉淀，污水处理效率更高。
进一步的，所述沉淀箱的前侧面设有控制器，控制器的输入端电连接外部电源，保证电路的正常运转。
进一步的，所述进料罐内部的台阶面上安装有活性炭吸附床，进料罐的上端开口处设有端盖，端盖的下沿面均匀设置有插杆，插杆的下端均与压环固定连接，压环与活性炭吸附床的上表面接触，进料罐的下端开口处设有第一排污管，能够对污水中的重金属进行初步的吸附。
进一步的，所述反应罐的上表面通过法兰安装有第一电机，第一电机的输出轴穿过反应罐上表面的通孔并在下端设有第一螺旋片和第一搅拌架，反应罐下端左侧的开口与沉淀箱的内部右端连通，第一电机的输入端电连接控制器的输出端，能够少量多次的添加重金属捕捉剂。
进一步的，所述连接管的内部串联有流量计，流量计的输出端电连接控制器的输入端，方便对污水进行计量。
进一步的，所述搅拌机构包括第二螺旋片、转轴和第二搅拌架，所述转轴的两端通过密封轴承与沉淀箱前后内壁右侧对应设置的转孔转动连接，转轴的中部前后对称设置有第二螺旋片，第二搅拌架分别与转轴的前后端头固定连接，沉淀箱的前侧面右端设有第二电机，第二电机的输出轴与转轴的前端固定连接，第二电机的输入端电连接控制器的输出端，加快污水中重金属与重金属捕捉剂的反应速率。
进一步的，所述沉淀箱的内部底面右端分别设有第二挡板和第三挡板，第二挡板位于第三挡板的左侧并与第三挡板上下错位设置，第二挡板和第三挡板的相对内侧面均设有斜板，两个斜板上下错位设置，第二搅拌架位于第三挡板的右端，对沉淀箱内部右端污水中的重金属螯合物起到阻挡作用。
进一步的，所述沉淀箱的内部左端设有第一挡板，对沉淀箱内部左端污水中的重金属螯合物起到阻挡作用。
一种去除重金属离子的污水处理装置的处理方法，其特征在于：包括进水管、进料罐、第一排污管、活性炭吸附床、连接管、反应罐、输液管、沉淀箱和排水管，包括以下步骤：
进料：外部污水通过进水管进入进料罐的内部，此时第一排污管内部阀门闭合，污水经过活性炭吸附床吸附后通过连接管流入反应罐，能够对污水中的重金属进行初步的吸附；
反应：当污水流入反应罐后，外部输液机构将重金属捕捉剂通过输液管输送至反应罐与污水混合，同时混合后的污水流入沉淀箱的内部右端进行反应，金属捕捉剂与污水中的重金属反应并使其沉淀，污水中的重金属与重金属捕捉剂反应更加彻底；
排水：沉淀后的重金属落入沉淀箱的底端，去除重金属后的污水通过排水管排出，方便污水的排出。
与现有技术相比，本发明的有益效果是：本去除重金属离子的污水处理装置及其处理方法，具有以下好处：
1、外部污水通过进水管进入进料罐的内部，此时第一排污管内部阀门闭合，污水经过活性炭吸附床吸附后通过连接管流入反应罐，活性炭吸附床能够对污水中的重金属进行初步的吸附，使用后打开第一排污管，将进料罐内部的污物排出，然后外部热风通过端盖输送至进料罐的内部对活性炭吸附床加热，使活性炭吸附床吸附的重金属通过第一排污管排出，方便后续继续吸附。
2、流量计能够实时监测流入反应罐内部的污水并向控制器反馈信息，外部输液机构根据污水的流量通过输液管向反应罐内部注入适量的重金属捕捉剂，同时控制器控制第一电机工作，带动第一螺旋片和第一搅拌架转动，将污水反应罐内部的污水快速向下输送并与重金属捕捉剂快速反应，少量多次反应，能够使重金属捕捉剂和污水中的重金属反应更加彻底，后续重金属去除的效果更好。
3、污水与金属捕捉剂混合后流入沉淀箱的内部右端，同时控制器控制第二电机工作带动转轴转动，从而使第二螺旋片和第二搅拌架转动对污水和重金属捕捉剂再次混合，加快反应速率，当沉淀箱内部右端的液面高于第二挡板时，第二挡板和第三挡板间隙处上端的污水通过溢流至沉淀箱的左侧，错位设置的斜板能够对反应后的重金属螯合物起到阻挡作用，污水流入沉淀箱内部左端后再次进行沉淀，第一挡板能够对少量进入沉淀箱内部左端的重金属螯合物起到阻挡作用，使重金属的去除更加彻底，而且能够连续工作，无需等待沉淀，污水处理效率更高。
（发明人：冉卫东;冉卫华;张福亚）
