公布日：2022.06.07
申请日：2022.03.09
分类号：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本申请公开一种厕所污水处理装置，涉及厕所污水处理技术领域，包括架体、设置于架体上的第一环形处理罐，第一环形处理罐内部空间借助挡环分为同轴嵌套的好氧腔与厌氧腔，好氧腔位于厌氧腔中部，好氧腔底部设置有曝气器，第一环形处理罐上设置有连通污水排放管与好氧腔的进水管；挡环的上侧设置有连通好氧腔与厌氧腔的溢流管；架体上位于第一环形处理罐水平方向的一侧设置有第二环形处理罐，第二环形处理罐结构同第一环形处理罐一致；第一环形处理罐的外壁上侧设置有连通管，连通管与第二环形处理罐的进水管连通。本申请具有降低污水处理装置占地面积、扩大其适用范围的效果。本申请还公开一种厕所污水处理工艺，具有提升厕所污水处理效果的作用。
权利要求书

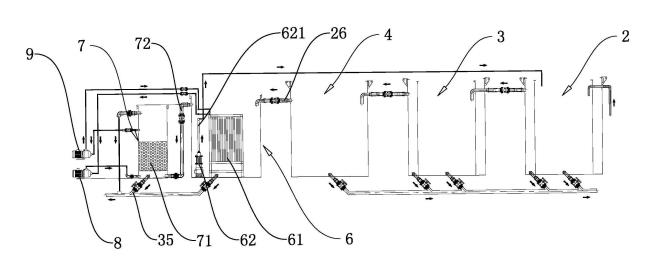

1.一种厕所污水处理装置，其特征在于：包括架体（1）以及设置于架体（1）上的第一环形处理罐（2），所述第一环形处理罐（2）内设置有挡环（21），所述挡环（21）将第一环形处理罐（2）内部空间分为同轴嵌套的好氧腔（22）和厌氧腔（23），所述好氧腔（22）位于厌氧腔（23）中部，所述第一环形处理罐（2）内位于好氧腔（22）的底部设置有曝气器（5），所述第一环形处理罐（2）上设置有用于连通污水排放管与好氧腔（22）的进水管（24）；所述挡环（21）上设置有溢流管（25），所述溢流管（25）连通好氧腔（22）与厌氧腔（23）；所述架体（1）上位于第一环形处理罐（2）水平方向的一侧设置有第二环形处理罐（3），所述第一环形处理罐（2）的外壁上侧设置有连通管（26），所述连通管（26）与第二环形处理罐（3）的进水管（24）连通；所述第二环形处理罐（3）结构同第一环形处理罐（2）相同。
2.根据权利要求1所述的一种厕所污水处理装置，其特征在于：所述溢流管（25）设置于挡环（21）的上侧，所述溢流管（25）的一端伸入好氧腔（22），所述溢流管（25）的另一端贯穿第一环形处理罐（2）外壁，且自第一环形处理罐（2）外侧再次贯穿第一环形处理罐（2）外壁并伸入厌氧腔（23）；且所述溢流管（25）上设置有第一调节阀（251）。
3.根据权利要求1所述的一种厕所污水处理装置，其特征在于：所述第一环形处理罐（2）的外壁上设置有连接管（27），所述连接管（27）的两端分别连通好氧腔（22）底部及厌氧腔（23）上部，所述连接管（27）上设置有第二调节阀（271）；所述溢流管（25）背离好氧腔（22）的一端同连接管（27）位于第二调节阀（271）上侧的管路连通。
4.根据权利要求1所述的一种厕所污水处理装置，其特征在于：所述第二环形处理罐（3）的连通管（26）连通有第三环形处理罐（4）；所述第三环形处理罐（4）的连通管（26）连通有过滤池（6）。
5.根据权利要求4所述的一种厕所污水处理装置，其特征在于：所述过滤池（6）内设置有过滤膜（61），所述架体（1）上设置有抽水泵（8），所述过滤池（6）内位于过滤膜（61）的背水侧通过排水管道（72）与抽水泵（8）进水口连通；所述过滤池（6）内位于过滤膜（61）的背水面一侧连通设置有消毒装置。
6.根据权利要求5所述的一种厕所污水处理装置，其特征在于：所述过滤池（6）内位于过滤膜（61）的迎水面一侧设置有循环水泵（62），所述循环水泵（62）出水口连通有循环管（621），所述循环管（621）与第一环形处理罐（2）好氧腔（22）连通。
7.根据权利要求5所述的一种厕所污水处理装置，其特征在于：所述抽水泵（8）的出水口通过排水管道（72）连通有活性炭池（7），所述活性炭池（7）高度方向的中部位置水平铺设有活性炭层（71），且所述排水管道（72）背离抽水泵（8）出水口的一端与活性炭池（7）底部连通。
8.根据权利要求1所述的一种厕所污水处理装置，其特征在于：所述架体（1）上设置有反洗水泵（9），所述反洗水泵（9）进水口通过通水管（81）与活性炭池（7）上部连通，所述反洗水泵（9）出水口通过通水管（81）与排水管道（72）连通。
9.一种厕所污水处理工艺，其特征在于：包括如下步骤：S1、降解、净化，好氧腔（22）内，好氧菌以填料为载体，将厕所污水中的含氮有机物降解，有机氮被氨化，继而被硝化；与此同时，磷含量随聚磷菌的过量提取而迅速下降；S2、反硝化脱氮：厌氧腔（23）内，反硝化菌利用污水中的有机物及硝酸盐，进行无氧呼吸，分解有机质；同时，将硝酸盐中的氮还原成气态氮；S3、过滤、回流及消毒处理；S4、脱色处理。
发明内容
为了缩减污水处理装置的占地面积，扩大其适用范围，本申请提供一种厕所污水处理装置及处理工艺。
第一方面，本申请提供的一种厕所污水处理装置，采用如下的技术方案：一种厕所污水处理装置，包括架体以及设置于架体上的第一环形处理罐，所述第一环形处理罐内设置有挡环，所述挡环将第一环形处理罐内部空间分为同轴嵌套的好氧腔与厌氧腔，且所述好氧腔位于厌氧腔中部，所述第一环形处理罐内位于好氧腔的底部设置有曝气器；所述第一环形处理罐上设置有用于连通污水排放管与好氧腔的进水管；所述挡环的上侧设置有溢流管，所述溢流管连通好氧腔与厌氧腔；所述架体上位于第一环形处理罐水平方向的一侧设置有第二环形处理罐，所述第一环形处理罐的外壁上侧设置有连通管，所述连通管与第二环形处理罐的进水管连通；所述第二环形处理罐的结构同第一环形处理罐相同。
通过采用上述技术方案，实际使用时，污水排放管与进水管连通，厕所污水经进水管排入第一环形处理罐的好氧腔；好氧腔内，曝气器持续供入空气，好氧腔内污水与空气接触充氧，促进污水中的有机物与氧气接触，分解为无机盐；随着厕所污水的不断排入，第一环形处理罐好氧腔内的上层污水经溢流管流入第一环形处理罐的厌氧腔，并在厌氧腔内进行初步厌氧处理；同时，经初步厌氧后的污水，从连通管排入第二环形处理罐好氧腔，做进一步好氧反应；借助挡环将第一环形处理罐、第二环形处理罐内部空间设置为嵌套式腔体结构，代替将好氧池与厌氧池完全分开的设置，使得在处理相同容积污水的条件下，减少污水处理装置的占地面积，从而使该污水处理装置满足不同尺寸区域的设置要求，有效提升其适用性。
优选的，所述溢流管设置于挡环的上侧，所述溢流管的一端伸入好氧腔，所述溢流管的另一端贯穿第一环形处理罐外壁，且自第一环形处理罐外侧再次贯穿第一环形处理罐外壁并伸入厌氧腔；且所述溢流管上设置有第一调节阀。
通过采用上述技术方案，将溢流管依次贯穿挡环与第一环形处理罐外壁，再连通好氧腔与厌氧腔，方便工作人员在溢流管上安装第一调节阀；具体使用时，好氧腔内污水自溢流管排入厌氧腔，并进行厌氧处理；设置第一调节阀，有助于提升工作人员控制好氧腔与厌氧腔内污水流通的便捷性。
优选的，所述第一环形处理罐的外壁上设置有连接管，所述连接管的两端分别连通好氧腔底部及厌氧腔上部，所述连接管上设置有第二调节阀；所述溢流管背离好氧腔的一端同连接管位于第二调节阀上侧的管路连通。
通过采用上述技术方案，厕所污水处理过程中，关闭第一调节阀，打开第二调节阀，使第一环形处理罐的好氧腔与厌氧腔连通，形成连通器结构，从而使相应环形处理罐好氧腔底部的污水自连接管排入厌氧腔内，有效提升第一环形处理罐好氧腔下层污水排入厌氧腔的便捷性。
优选的，所述第二环形处理罐的连通管连通有第三环形处理罐；所述第三环形处理罐的连通管连通有过滤池。
通过采用上述技术方案，第二环形处理罐内的污水经连通管排入第三环形处理罐，做进一步去除氨氮处理；第三环形处理罐内的污水经相应连通管排入过滤池内，借助过滤池滤除污水中悬浮的污泥以及硝化细菌等物质，从而提升处理后的厕所污水的清洁度。
优选的，所述过滤池内设置有过滤膜，所述架体上设置有抽水泵，且所述过滤池内位于过滤膜的背水面一侧通过排水管道与抽水泵进水口连通；所述过滤池内位于过滤膜的背水面一侧连通设置有消毒装置。
通过采用上述技术方案，污水经第三环形处理罐进一步去除氨氮后，经相应连通管排入过滤池内；过滤池内，经好氧/厌氧间歇处理后的污水，在抽水泵的抽吸作用下，自过滤膜迎水面侧流入过滤膜背水面侧，从而使其中悬浮的污泥及微生物菌落等与已净化的水体分开，以此实现对水体的过滤；同时，消毒装置向已净化水体内注入消毒药液，以此对相应水体进行消毒，有效减少相应水体排放后，其中的有害物质污染地下水、土壤并危害人体健康的情况发生。
优选的，所述过滤池内位于过滤膜迎水面的一侧设置有循环水泵，所述循环水泵出水口连通有循环管，所述循环管与第一环形处理罐好氧腔连通。
通过采用上述技术方案，由于污水处理过程中厕所污水经排水管持续排入第一环形处理罐的好氧室，使得相应厕所污水依次经第一环形处理罐、第二环形处理罐以及第三环形处理罐反应后不能充分脱氮、除磷，利用循环水泵将过滤池位于过滤膜迎水面一侧的污水重新排入第一环形处理罐的好氧腔，重新进行多次好氧/厌氧处理，有助于厕所污水充分脱氮、除磷。
优选的，所述抽水泵的出水口通过排水管道连通有活性炭池，所述活性炭池高度方向的中部位置水平铺设有活性炭层，且所述排水管道背离抽水泵出水口的一端与活性炭池底部连通。
通过采用上述技术方案，经过滤、消毒的水体沿排水管道排入活性炭池底部；活性炭池内，相应水体自下而上穿过活性炭层，活性炭层吸附污水中的异味及色素，进一步提升污水处理后的洁净程度。
优选的，所述架体上设置有反洗水泵，所述反洗水泵进水口通过通水管与活性炭池上部连通，所述反洗水泵出水口通过通水管与排水管道连通。
通过采用上述技术方案，实际使用时，反洗水泵抽取活性炭池内上层已清洁水体，并经排水管道排入过滤池内位于过滤膜的背水面侧，使得过滤池内水体自过滤膜背水面一侧贯穿过滤膜，向过滤膜迎水面一侧流动，以此冲掉过滤膜迎水面一侧粘黏的污泥等物质，从而实现对过滤膜的清洗，以此提升工作人员清洗过滤膜的便捷性；同时，利用活性炭池的上层已清洁水体进行过滤膜清洗作业，实现水体的循环利用，有助于节能减排，并节省污水处理成本。
第二方面，本申请提供一种厕所污水处理工艺，采用如下的技术方案：一种厕所污水处理工艺，包括如下步骤：S1、降解、净化：好氧腔内，好氧菌以填料为载体，将厕所污水中的有机物降解，有机氮被氨化，继而被硝化；与此同时，磷含量随聚磷菌的过量提取而迅速下降；S2、反硝化脱氮：厌氧腔内，反硝化菌利用污水中的有机物及硝酸盐，进行无氧呼吸，分解有机质；同时，将硝酸盐中氮还原成气态氮；S3、过滤、回流及消毒处理；S4、脱色处理。
通过采用上述技术方案，污水处理过程中，工作人员向第一环形处理罐、第一环形处理罐及第三环形处理罐的好氧腔内分别加入纳米生物球填料；厕所污水经进水管排入第一环形处理罐的好氧腔；好氧腔内，曝气器持续充入空气，空气将第一环形处理罐内的纳米生物球填料搅动至悬浮状态，增加污水中微生物、有机物与氧气的接触机会；好氧菌以纳米生物球填料为载体，将污水中的有机氮氨化，继而被硝化，进行脱氮处理。同时，第一环形处理罐好氧腔内的上层污水经溢流管排入第一环形处理罐的厌氧腔；厌氧腔内，反硝化菌利用污水中的有机碳源作为电子供体，以硝酸盐替代分子氧作为电子受体，进行无氧呼吸，分解有机质，并将硝酸盐中氮还原成气态氮，进行脱氮处理。
厕所污水依次流经第一环形处理罐好氧腔、第一环形处理罐厌氧腔、第二环形处理罐好氧腔、第二环形处理罐厌氧腔及第三环形处理罐，以此间歇进行好氧反应及厌氧反应；同时，纳米生物球填料上自外向内依次进行好氧、缺氧及厌氧反应过程，有效促进污水中的生物脱氮、除磷作用。
过滤池内，污水经过滤膜滤除其中悬浮的污泥、微生物等；并且，过滤池内位于过滤膜迎水面一侧的污水经循环水泵重新抽入第一环形处理罐的好氧腔，促进污泥回流，回流污泥中的聚磷菌将水体中的聚磷分解；并且，随着硝化反应的进行，磷含量随聚磷菌的过量提取而迅速下降。厕所污水连续处理过程中，厕所污水流经第一环形处理罐好氧腔、第一环形处理罐厌氧腔、第二环形处理罐好氧腔、第二环形处理罐厌氧腔及第三环形处理罐，充分进行脱氮、除磷作业；同时，消毒装置对过滤后的水体进行消毒；活性炭池内，活性炭层吸附过滤、消毒后的污水中的异味、色素等，使得相应污水达到可排放卫生环保标准，之后排放。
采用此种方式，对污水进行多级处理，有效去除厕所冲洗污水中的有害物质，提升厕所污水处理后的清洁度，从而有效减少厕所污水排放对周围环境产生的影响。
综上所述，本申请包括以下至少一种有益技术效果：
1.通过设置第一环形处理罐、第二环形处理罐，并在其内设置挡环，从而将二者内部空间均设置成相互嵌套的好氧腔与厌氧腔，以此代替设置完全独立的好氧池及厌氧池；使得在处理相同容积污水的情况下，有效缩小污水处理装置的占地面积，以此满足不同尺寸空间的设置要求，有效扩大其适用范围；
2.借助连接管，使第一环形处理罐的好氧腔与厌氧腔、第二环形处理罐的好氧腔与厌氧腔均形成连通器结构，有效提升相应罐体好氧腔污水排入厌氧腔的便捷性，结构简单，便于制造，有效节省企业生产成本；同时，借助设置于溢流管上的第一调节阀及设置于连接管上的第二调节阀，使得溢流管与连接管组合的管路形成双向阀结构，便于相应罐体好氧腔、厌氧腔内污水的流通，从而有效提升厕所污水处理作业的便捷性；
3.通过设置循环水泵，将过滤池内位于过滤膜迎水面一侧的污水重新排入第一环形处理罐的好氧腔，循环进行好氧/厌氧间歇处理，有助于厕所污水充分脱氮、除磷，有助于提升厕所污水净化效果。
（发明人：王彦林;汤万强;梁志强）
