公布日：2022.07.22
申请日：2022.05.25
分类号：C02F9/04(2006.01)I;B01D21/04(2006.01)I;C02F1/52(2006.01)N
摘要
本发明公开了一种多杂质污水促沉降装置及其工作方法，具体涉及污水处理设备技术领域，包括环形处理箱，若干个隔板将环形处理箱的内腔分隔为过滤室、第一混合室、第一沉淀室和第二混合室，所述清淤组件包括电动伸缩杆和固定板，所述电动伸缩杆均通过固定板采用固定安装在安装腔的底壁，所述电动伸缩杆的输出端安装有弧形板，所述弧形板的两侧均设置有可伸缩的延伸板。本发明所述的一种多杂质污水促沉降装置及其工作方法，利用依次排布的过滤室、第一混合室、第一沉淀室和第二混合室配合，可缩小整个设备的占地面积，依次对进入到环形处理箱内的污水进行过滤、多级沉淀等处理，并且多级沉淀处理可同时进行，缩减处理工序，提高了工作效率。
权利要求书

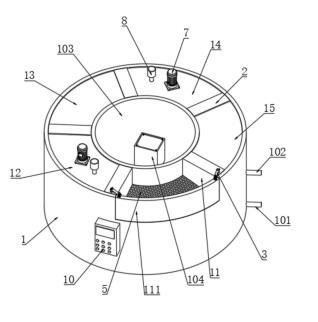

1.一种多杂质污水促沉降装置，包括环形处理箱(1)，其特征在于：所述环形处理箱(1)所述环形处理箱(1)的轴心处设置为安装腔(103)，且安装腔(103)的底部固定安装有电池盒(104)，所述环形处理箱(1)的内腔固定安装有若干个隔板(2)，且若干个隔板(2)将环形处理箱(1)的内腔按照顺时针方向分隔为过滤室(11)、第一混合室(12)、第一沉淀室(13)和第二混合室(14)和第二沉淀室(15)，所述环形处理箱(1)的外表面还固定安装有用于控制整个装置的控制箱(10)，所述过滤室(11)的外侧设置有门板(111)，位于过滤室(11)两侧的隔板(2)上端外侧均设置有用于固定门板(111)的第一混合室(12)，所述第一混合室(12)、第一沉淀室(13)和第二混合室(14)以及第二沉淀室(15)的上部均设置有可拆卸的顶盖，所述环形处理箱(1)的外表面下部设置有与第一沉淀室(13)和第二沉淀室(15)连通的排污管(101)，所述第二沉淀室(15)的外表面中部设置有第二沉淀室(15)连通的排水管(102)，所述排污管(101)和排水管(102)均配套设置有阀门；所述过滤室(11)内腔中部固定安装有滤网(5)，所述第一混合室(12)和第二混合室(14)的内部均设置有混合组件(7)，且第一混合室(12)和第二混合室(14)的顶盖上端均固定安装有加药口(8)，所述第一沉淀室(13)和第二沉淀室(15)的内部均设置有用于刮除底部沉淀物的清淤组件(4)；所述清淤组件(4)包括电动伸缩杆(41)和固定板(42)，所述电动伸缩杆(41)均通过固定板(42)采用固定安装在安装腔(103)的底壁，所述电动伸缩杆(41)的输出端延伸至第一沉淀室(13)或第二沉淀室(15)内并固定安装有弧形板(43)，所述弧形板(43)的两侧均设置有可伸缩的延伸板(45)，所述弧形板(43)为内部中空的弧形板状结构，所述延伸板(45)活动连接在弧形板(43)的内腔，所述弧形板(43)的内腔设置有多个螺旋弹簧(47)，多个所述螺旋弹簧(47)之间滑动安装有一滑块(46)。
2.根据权利要求1所述的一种多杂质污水促沉降装置，其特征在于：所述延伸板(45)远离弧形板(43)的一端均固定安装有限位柱(44)，所述第一沉淀室(13)和第二沉淀室(15)的两侧壁均开设有与限位柱(44)配合使用的滑槽(105)。
3.根据权利要求1所述的一种多杂质污水促沉降装置，其特征在于：所述固定件(3)包括轴杆(32)，所述轴杆(32)固定安装在位于过滤室(11)两侧的隔板(2)的上端外侧，且轴杆(32)的外表面上部转动安装有固定臂(31)，所述固定臂(31)上端远离轴杆(32)的一侧螺纹连接有螺杆(33)，所述螺杆(33)上端固定安装有旋钮(34)，所述螺杆(33)的下端贯穿固定臂(31)延伸至其下方并固定安装有限位块(35)。
4.根据权利要求3所述的一种多杂质污水促沉降装置，其特征在于：所述门板(111)的两端均固定安装有限位条(1112)，所述环形处理箱(1)的外侧壁与过滤室(11)对应的位置开设有用于安装门板(111)的安装槽，且该安装槽门板(111)的侧壁均开设有与限位条(1112)配合使用的限位槽(1113)，所述门板(111)的上端两侧均开设有与限位块(35)配合使用的限位孔(1111)。
5.根据权利要求1所述的一种多杂质污水促沉降装置，其特征在于：所述门板(111)位于滤网(5)的上方，且门板(111)与环形处理箱(1)的接触面均设置有橡胶密封垫圈。
6.根据权利要求1所述的一种多杂质污水促沉降装置，其特征在于：所述混合组件(7)包括固定安装电机(71)，所述电机(71)固定安装在第一混合室(12)或第二混合室(14)顶部的顶盖上端，所述电机(71)的输出端均通过联轴器固定安装有转轴(72)，所述转轴(72)延伸至第一混合室(12)或第二混合室(14)内并从上往下依次固定安装有若干组搅拌组件。
7.根据权利要求5所述的一种多杂质污水促沉降装置，其特征在于：所述搅拌组件由多个呈环形阵列固定安装在转轴(72)外表面的尼龙绳(73)，且尼龙绳(73)远离转轴(72)的一端均固定安装有配重球(74)。
8.根据权利要求1所述的一种多杂质污水促沉降装置，其特征在于：位于所述过滤室(11)与第一混合室(12)之间的隔板(2)下部开设有第一排水口(6)，位于第一混合室(12)与第一沉淀室(13)之间的隔板(2)上部、位于第一沉淀室(13)与第二混合室(14)之间的隔板(2)上部和位于第二混合室(14)与第二沉淀室(15)之间的隔板(2)上部均开设有第二排水口(9)，且三个第二排水口(9)的高度一致。
9.如权利要求1-8任一项所述的一种多杂质污水促沉降装置的工作方法，其特征在于，包括如下几个阶段：阶段一、较大体积的固体杂质的过滤：本阶段中，将污水从过滤室(11)顶部的扣处送入到过滤室(11)内，利用滤网(5)对污水中较大体积的杂质进行过滤，过滤完成后，通过旋转旋钮(34)，使得螺杆(33)上升并使限位块(35)从限位孔(1111)中抽出，然后利用限位条(1112)与限位槽(1113)的配合将门板(111)取下，即可对滤渣进行清理，经过滤网(5)初步过滤后的污水进行下阶段的处理；阶段二、对污水中不同杂质的同时多级沉淀：本阶段中，经过初步过滤后的污水通过第一排水口(6)进入到第一混合室(12)内，利用第一混合室(12)上部的顶盖上端设置的加药口(8)进行第一次药剂投放并同时通过混合组件(7)提高药剂与污水的混合程度，然后第一混合室(12)内的污水进入第一沉淀室(13)内沉淀，第一沉淀室(13)内的污水经过沉淀后进入第二混合室(14)内，利第二混合室(14)上部的顶盖上端设置的加药口(8)进行不同药剂的投放，并且药剂投放过程中，利用混合组件(7)对其进行搅拌，提高药剂与污水的混合程度，在药剂投放完成后，第二混合室(14)内污水进入第二沉淀室(15)内进行沉淀，本阶段中，多级沉淀可同时进行，经过沉淀处理的污水从排水管(102)排出；阶段三、沉淀物的处理：本阶段中，通过打开排污管(101)上的阀门，启动电动伸缩杆(41)，推动弧形板(43)向环形处理箱(1)的外侧移动，即可将沉淀物从排污管(101)中排出，而弧形板(43)在移动的过程中，利用其内腔设置的多个螺旋弹簧(47)和滑块(46)配合，实现延伸板(45)的伸长与缩短，保证完全将沉淀物排出。
发明内容
本发明的主要目的在于提供一种多杂质污水促沉降装置及其工作方法，可以有效解决现有技术中对于多杂质污水进行处理的设备占用空间大、工作效率低的问题。
为实现上述目的，本发明采取的技术方案为：
一种多杂质污水促沉降装置，包括环形处理箱，所述环形处理箱所述环形处理箱的轴心处设置为安装腔，且安装腔的底部固定安装有电池盒，所述环形处理箱的内腔固定安装有若干个隔板，且若干个隔板将环形处理箱的内腔按照顺时针方向分隔为过滤室、第一混合室、第一沉淀室、第二混合室和第二沉淀室，所述环形处理箱的外表面还固定安装有用于控制整个装置的控制箱，所述过滤室的外侧设置有门板，位于过滤室两侧的隔板上端外侧均设置有用于固定门板的固定件，所述第一混合室、第一沉淀室和第二混合室第二沉淀室的上部均设置有可拆卸的顶盖，所述环形处理箱的外表面下部设置有与第一沉淀室和第二沉淀室连通的排污管，所述第二沉淀室的外表面中部设置有第二沉淀室连通的排水管，所述排污管和排水管均配套设置有阀门；
所述过滤室内腔中部固定安装有滤网，所述第一混合室和第二混合室的内部均设置有混合组件，且第一混合室和第二混合室的顶盖上端均固定安装有加药口，所述第一沉淀室和第二沉淀室的内部均设置有用于刮除底部沉淀物的清淤组件；
所述清淤组件包括电动伸缩杆和固定板，所述电动伸缩杆均通过固定板采用固定安装在安装腔的底壁，所述电动伸缩杆的输出端延伸至第一沉淀室或第二沉淀室内并固定安装有弧形板，所述弧形板的两侧均设置有可伸缩的延伸板，所述弧形板为内部中空的弧形板状结构，所述延伸板活动连接在弧形板的内腔，所述弧形板的内腔设置有多个螺旋弹簧，多个所述螺旋弹簧之间滑动安装有一滑块。
优选的，所述延伸板远离弧形板的一端均固定安装有限位柱，所述第一沉淀室和第二沉淀室的两侧壁均开设有与限位柱配合使用的滑槽。
优选的，所述固定件包括轴杆，所述轴杆固定安装在位于过滤室两侧的隔板的上端外侧，且轴杆的外表面上部转动安装有固定臂，所述固定臂上端远离轴杆的一侧螺纹连接有螺杆，所述螺杆上端固定安装有旋钮，所述螺杆的下端贯穿固定臂延伸至其下方并固定安装有限位块。
优选的，所述门板的两端均固定安装有限位孔，所述环形处理箱的外侧壁与过滤室对应的位置开设有用于安装门板的安装槽，且该安装槽门板的侧壁均开设有与限位条配合使用的限位槽，所述门板的上端两侧均开设有与限位块配合使用的限位孔。
优选的，所述门板位于滤网的上方，且门板与环形处理箱的接触面均设置有橡胶密封垫圈。
优选的，所述混合组件包括固定安装电机，所述电机固定安装在第一混合室或第二混合室顶部的顶盖上端，所述电机的输出端均通过联轴器固定安装有转轴，所述转轴延伸至第一混合室或第二混合室内并从上往下依次固定安装有若干组搅拌组件。
优选的，所述搅拌组件由多个呈环形阵列固定安装在转轴外表面的尼龙绳，且尼龙绳远离转轴的一端均固定安装有配重球。
优选的，位于所述过滤室与第一混合室之间的隔板下部开设有第一排水口，位于第一混合室与第一沉淀室之间的隔板上部、位于第一沉淀室与第二混合室之间的隔板上部和位于第二混合室与第二沉淀室之间的隔板上部均开设有第二排水口，且三个第二排水口的高度一致。
本发明还公开了上述的多杂质污水促沉降装置的工作方法，包括如下几个阶段：
阶段一、较大体积的固体杂质的过滤：本阶段中，将污水从过滤室顶部的扣处送入到过滤室内，利用滤网对污水中较大体积的杂质进行过滤，过滤完成后，通过旋转旋钮，使得螺杆上升并使限位块从限孔中抽出，然后利用限位条与限位槽的配合将门板取下，即可对滤渣进行清理，经过滤网初步过滤后的污水进行下阶段的处理；
阶段二、对污水中不同杂质的同时多级沉淀：本阶段中，经过初步过滤后的污水通过第一排水口进入到第一混合室内，利用第一混合室上部的顶盖上端设置的加药口进行第一次药剂投放并同时通过混合组件提高药剂与污水的混合程度，然后第一混合室内的污水进入第一沉淀室内沉淀，第一沉淀室内的污水经过沉淀后进入第二混合室内，利第二混合室上部的顶盖上端设置的加药口进行不同药剂的投放，并且药剂投放过程中，利用混合组件对其进行搅拌，提高药剂与污水的混合程度，在药剂投放完成后，第二混合室内污水进入第二沉淀室内进行沉淀，本阶段中，多级沉淀可同时进行，经过沉淀处理的污水从排水管排出；
阶段三、沉淀物的处理：本阶段中，通过打开排污管上的阀门，启动电动伸缩杆，推动弧形板向环形处理箱的外侧移动，即可将沉淀物从排污管中排出，而弧形板在移动的过程中，利用其内腔设置的多个螺旋弹簧和滑块配合，实现延伸板的伸长与缩短，保证完全将沉淀物排出。
与现有技术相比，本发明具有如下有益效果：
1、本发明通过设置有环形处理箱，利用呈顺时针依次排布的过滤室、第一混合室、第一沉淀室和第二混合室配合，可大大缩小整个设备的占地面积，从而提高本发明的实用性。
2、本发明中，其通过设置有清淤组件，能够第一沉淀室和第二沉淀室内的沉淀物进行及时处理，并且在处理的过程中无需关停真个设备，可以有效提高工作效率，同时本发明中的过滤室、第一混合室、第一沉淀室和第二混合室分布合理，可依次对进入到环形处理箱内的污水进行过滤、多级沉淀等处理，其处理效果好，并且多级沉淀处理可同时进行，缩减处理工序，进一步提高了工作效率。
（发明人：聂士汇;宋礼洋;贾高鹏;韩允昌;刘国锋;张海龙;谢进学）
