公布日：2022.07.15
申请日：2022.04.22
分类号：C02F3/12(2006.01)I;C02F3/20(2006.01)I
摘要
本申请涉及一种污水动态膜清洗系统，包括有好氧池，所述好氧池的内部固定连接有动态膜，所述动态膜的内侧壁滑动连接有内毛刷，且所述动态膜的外侧壁滑动连接有外毛刷，所述内毛刷与所述动态膜的内侧壁抵接，所述外毛刷与所述动态膜的外侧壁抵接，所述好氧池的内部设置有驱动所述内毛刷移动的第一清洗结构，所述好氧池的内部还设置有驱动所述外毛刷移动的第二清洗结构。本申请具有对位于动态膜表面的杂质进行清理，提高清理的效率。
权利要求书

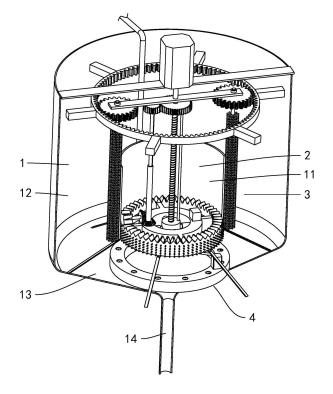

1.一种污水动态膜清洗系统，其特征在于：包括有好氧池(1)，所述好氧池(1)的内部固定连接有动态膜(11)，所述动态膜(11)的内侧壁滑动连接有内毛刷(254)，且所述动态膜(11)的外侧壁滑动连接有外毛刷(35)，所述内毛刷(254)与所述动态膜(11)的内侧壁抵接，所述外毛刷(35)与所述动态膜(11)的外侧壁抵接，所述好氧池(1)的内部设置有驱动所述内毛刷(254)移动的第一清洗结构（2），所述好氧池(1)的内部还设置有驱动所述外毛刷(35)移动的第二清洗结构（3）。
2.根据权利要求1所述的一种污水动态膜清洗系统，其特征在于：所述第一清洗结构（2）包括有竖直设置的螺杆(21)，所述螺杆(21)的一端设置有驱动所述螺杆(21)转动的第一驱动件，所述螺杆(21)上螺纹连接有清理盘（23），所述内毛刷(254)位于所述清理盘（23）的外侧。
3.根据权利要求2所述的一种污水动态膜清洗系统，其特征在于：所述清理盘（23）上固定连接有振动电机（255），所述清理盘（23）包括有螺纹套设在所述螺杆(21)外侧的驱动盘(231)，所述驱动盘(231)的外侧同轴设置有减震盘(25)，所述驱动盘(231)和所述减震盘(25)之间通过水平设置的减震件相连。
4.根据权利要求2所述的一种污水动态膜清洗系统，其特征在于：所述第二清洗结构（3）包括有固定在所述螺杆(21)外侧的侧壁固定连接有多个驱动杆(2102)，所述驱动杆(2102)背离所述螺杆(21)的一端转动连接有第三齿轮(32)，所述第三齿轮(32)上同轴设置有清理杆(34)，所述外毛刷(35)固定在所述清理杆(34)上。
5.根据权利要求3所述的一种污水动态膜清洗系统，其特征在于：所述减震盘(25)包括有同轴设置的内盘(251)以及位于内盘(251)外侧的外盘(252)，所述内盘(251)与所述外盘(252)转动连接，所述内毛刷(254)固定在所述外盘(252)的外侧，所述好氧池(1)的内部设置有驱动所述外盘(252)转动的驱动结构。
6.根据权利要求4所述的一种污水动态膜清洗系统，其特征在于：所述好氧池(1)的内部水平固定连接有第三齿圈(33)，所述第三齿圈(33)与所述螺杆(21)同轴设置，所述第三齿圈(33)与所述第三齿轮(32)相对啮合。
7.根据权利要求5所述的一种污水动态膜清洗系统，其特征在于：所述驱动结构包括有同轴固定在所述外盘(252)上的第一齿圈(2521)，所述第一齿圈(2521)上啮合连接有第一齿轮(2522)，所述螺杆(21)上同轴固定连接有第二齿圈(27)，所述第二齿圈(27)的一侧啮合连接有第二齿轮(28)，所述第二齿轮(28)下方固定连接有伸缩件，所述伸缩件的底端同轴固定连接有第一锥齿轮(210)，所述第一锥齿轮(210)与所述驱动盘(231)转动连接，所述第一锥齿轮(210)上啮合连接有第二锥齿轮(2101)，所述第二锥齿轮(2101)与所述第一齿轮(2522)相对固定。
8.根据权利要求1所述的一种污水动态膜清洗系统，其特征在于：所述动态膜(11)的下方设置有曝气管(41)，所述曝气管(41)的一端设置有为所述曝气管(41)的内部供气的供气件，所述曝气管(41)的顶端开设有曝气孔(411)，所述曝气管(41)的内部相对于所述曝气孔(411)的位置设置有顶板(421)，所述顶板(421)能够伸入到所述曝气孔(411)的内部，所述曝气管(41)的内部设置有驱动所述顶板(421)上下移动的第二驱动件。
发明内容
为了对位于动态膜表面的杂质进行清理，提高清理的效率，本申请提供一种污水动态膜清洗系统。
本申请提供的一种污水动态膜清洗系统，采用如下的技术方案：一种污水动态膜清洗系统，包括有好氧池，所述好氧池的内部固定连接有动态膜，所述动态膜的内侧壁滑动连接有内毛刷，且所述动态膜的外侧壁滑动连接有外毛刷，所述内毛刷与所述动态膜的内侧壁抵接，所述外毛刷与所述动态膜的外侧壁抵接，所述好氧池的内部设置有驱动所述内毛刷移动的第一清洗结构，所述好氧池的内部还设置有驱动所述外毛刷移动的第二清洗结构。
通过采用上述技术方案，通过第一清洗结构带动内毛刷进行移动，进而通过内毛刷对动态膜的内侧壁表面进行清理，通过第二清洗结构带动外毛刷进行移动，进而通过外毛刷对动态膜的外侧壁进行清理，将过滤后粘附在动态膜的内侧壁和外侧壁上的杂质进行清理，提高清理的效率。
可选的，所述第一清洗结构包括有竖直设置的螺杆，所述螺杆的一端设置有驱动所述螺杆转动的第一驱动件，所述螺杆上螺纹连接有清理盘，所述内毛刷位于所述清理盘的外侧。
通过采用上述技术方案，通过第一驱动件带动螺杆转动，进而螺杆带动清理盘上下移动，带动内毛刷上下移动，对位于动态膜的内侧壁通过内毛刷进行清理。
可选的，所述清理盘上固定连接有振动电机，所述清理盘包括有螺纹套设在所述螺杆外侧的驱动盘，所述驱动盘的外侧同轴设置有减震盘，所述驱动盘和所述减震盘之间通过水平设置的减震件相连。
通过采用上述技术方案，通过振动电机带动清理盘进行振动，从而带动位于清理盘上的内毛刷振动，提高内毛刷对动态膜的内侧壁的清理效果，且通过减震件对减震盘和驱动盘之间进行减震，从而减少驱动盘与螺杆之间连接受振动造成的影响。
可选的，所述减震盘包括有同轴设置的内盘以及位于内盘外侧的外盘，所述内盘与所述外盘转动连接，所述内毛刷固定在所述外盘的外侧，所述好氧池的内部设置有驱动所述外盘转动的驱动结构。
通过采用上述技术方案，通过驱动结构带动外盘转动，进而外盘带动内毛刷进行转动，从而带动内毛刷在上下移动的同时进行转动，提高内毛刷对动态膜的内侧壁的清理能力。
可选的，所述驱动结构包括有同轴固定在所述外盘上的第一齿圈，所述第一齿圈上啮合连接有第一齿轮，所述螺杆上同轴固定连接有第二齿圈，所述第二齿圈的一侧啮合连接有第二齿轮，所述第二齿轮下方固定连接有伸缩件，所述伸缩件的底端同轴固定连接有第一锥齿轮，所述第一锥齿轮与所述驱动盘转动连接，所述第一锥齿轮上啮合连接有第二锥齿轮，所述第二锥齿轮与所述第一齿轮相对固定。
通过采用上述技术方案，通过螺杆带动第二齿圈转动，使得第二齿圈带动第二齿轮转动，且第二齿轮带动伸缩件转动，进而伸缩件带动第一锥齿轮转动，且第一锥齿轮带动与第一锥齿轮啮合连接的第二锥齿轮转动，进而第二锥齿轮带动第一齿轮转动，从而第一齿轮带动与第一齿轮啮合连接的第一齿圈转动，进而带动外盘转动。
可选的，所述第二清洗结构包括有固定在所述螺杆外侧的侧壁固定连接有多个驱动杆，所述驱动杆背离所述螺杆的一端转动连接有第三齿轮，所述第三齿轮上同轴设置有清理杆，所述外毛刷固定在所述清理杆上。
通过采用上述技术方案，通过螺杆带动驱动杆转动，进而驱动杆带动第三齿轮以螺杆的轴线为轴进行转动，从而带动清理杆以螺杆的轴线为轴进行转动，带动外毛刷对动态膜的外侧壁进行清理。
可选的，所述好氧池的内部水平固定连接有第三齿圈，所述第三齿圈与所述螺杆同轴设置，所述第三齿圈与所述第三齿轮相对啮合。
通过采用上述技术方案，通过第三齿轮与第三齿圈相对啮合，且第三齿轮与驱动杆之间转动连接，且第三齿圈与好氧池之间固定连接，从而带动第三齿轮转动，进而带动清理杆转动，清理杆带动外毛刷以清理杆的轴线为轴进行转动，从而提高外毛刷对动态膜外侧壁的清理效果。
可选的，所述动态膜的下方设置有曝气管，所述曝气管的一端设置有为所述曝气管的内部供气的供气件，所述曝气管的顶端开设有曝气孔，所述曝气管的内部相对于所述曝气孔的位置设置有顶板，所述顶板能够伸入到所述曝气孔的内部，所述曝气管的内部设置有驱动所述顶板上下移动的第二驱动件。
通过采用上述技术方案，通过供气件对曝气管的内部进行供气，进而将气体自曝气孔的位置逸出，进而通过气体对动态膜进行曝气清理，提高对动态膜的清理效果，且通过第二驱动件带动顶板上下移动，进而通过顶板伸入到曝气孔的位置，从而减少自动态膜清理下的污泥对曝气孔造成堵塞的情况。
综上所述，本申请包括以下至少一种有益技术效果：
1.通过第一清洗结构带动内毛刷进行移动，进而通过内毛刷对动态膜的内侧壁表面进行清理，通过第二清洗结构带动外毛刷进行移动，进而通过外毛刷对动态膜的外侧壁进行清理，将过滤后粘附在动态膜的内侧壁和外侧壁上的杂质进行清理，提高清理的效率。
2.通过驱动结构带动外盘转动，进而外盘带动内毛刷进行转动，从而带动内毛刷在上下移动的同时进行转动，提高内毛刷对动态膜的内侧壁的清理能力。
3.通过螺杆带动驱动杆转动，进而驱动杆带动第三齿轮以螺杆的轴线为轴进行转动，从而带动清理杆以螺杆的轴线为轴进行转动，带动外毛刷对动态膜的外侧壁进行清理。
（发明人：杨毅明;宋超;王旭;赵云生）
