公布日：2022.07.05
申请日：2022.03.23
分类号：C02F3/28(2006.01)I;C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本发明公开了一种转鼓机构和污水处理装置，涉及污水处理设备技术领域，其中，一种转鼓机构，包括：转鼓本体，所述转鼓本体包括内转鼓和外转鼓，所述外转鼓套接于内转鼓上，所述外转鼓与所述内转鼓之间具有间隙，所述间隙内填充有反硝化除磷脱氮载体；多块滤布，多块滤布依次拼接包覆于所述外转鼓外表面。相比于传统的滤布滤池中的转盘，本发明的转鼓具有双层结构，在污水处理中，转鼓不仅具有除去污水中大颗粒悬浮物和同步除去污水中氮磷的功能，实现了转鼓的多功能性，且可以有效减少滤布的堵塞，提高过滤效果。
权利要求书
1.一种转鼓机构，其特征在于，包括：转鼓本体，所述转鼓本体包括内转鼓和外转鼓，所述外转鼓套接于内转鼓上，所述外转鼓与所述内转鼓之间具有间隙，所述间隙内填充有反硝化除磷脱氮载体；多块滤布，多块滤布依次拼接包覆于所述外转鼓外表面。
2.根据权利要求1所述的转鼓机构，其特征在于，所述滤布与所述外转鼓之间可拆卸连接。
3.根据权利要求1所述的转鼓机构，其特征在于，内转鼓由多块格栅滤网拼接而成。
4.根据权利要求1所述的转鼓机构，其特征在于，还包括多个塑料边框，所述塑料边框与滤布对应设置，所述塑料边框依次拼接设于所述外转鼓外表面，所述滤布通过塑料边框固定在所述外转鼓外表面。
5.根据权利要求1所述的转鼓机构，其特征在于，所述反硝化除磷脱氮载体为MBBR悬浮生物填料。

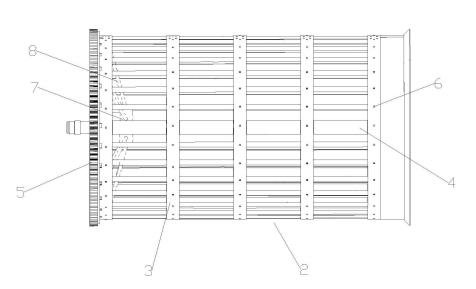

6.根据权利要求1所述的转鼓机构，其特征在于，所述外转鼓包括多个固定圈和多根格栅杆，沿外转鼓轴向多根所述格栅杆通过固定圈串联连接，沿外转鼓周向相邻格栅杆之间水平间隔排列。
7.根据权利要求1所述的转鼓机构，其特征在于，所述转鼓本体内沿轴线处设有集水管，所述集水管表面设有若干通孔。
8.根据权利要求7所述的转鼓机构，其特征在于，所述集水管与所述转鼓本体之间沿周向间隔设有多个连接杆，所述连接杆的一端与所述集水管外表面相连接，所述连接杆的另一端与所述转鼓本体内表面相连接。
9.根据权利要求1所述的转鼓机构，其特征在于，所述滤布由基层、抗菌层和金属层由下贴合而成。10.一种污水处理装置，其特征在于，包括权利要求1-9任意一项所述的转鼓机构和曝气组件，所述曝气组件用于向所述转鼓机构进行曝气。
发明内容
1、发明要解决的技术问题
针对现有的转盘式滤布滤池存在功能性单一和易被堵塞的技术问题，本发明提供了一种转鼓机构和污水处理装置，它不仅可以在除去污水中大颗粒悬浮物的同时，同步除去污水中的氮磷，且可以减少滤布的堵塞，提高过滤效果。
2、技术方案
为解决上述问题，本发明提供的技术方案为：
一种转鼓机构，包括：转鼓本体，所述转鼓本体包括内转鼓和外转鼓，所述外转鼓套接于内转鼓上，所述外转鼓与所述内转鼓之间具有间隙，所述间隙内填充有反硝化除磷脱氮载体；多块滤布，多块滤布依次拼接包覆于所述外转鼓外表面。
在本发明中，通过设置转鼓本体包括内转鼓和外转鼓，内转鼓与外转鼓之间具有间隙形成空腔，间隙形成的空腔内填充有反硝化除磷脱氮载体，使得转鼓在污水处理中，在除去污水中大颗粒悬浮物的同时，也可以同步除去污水中的氮磷。同时，通过设置多块滤布依次拼接包覆于外转鼓外表面，相比于传统的整块滤布包覆于转鼓外表面，在冲洗的过程中，由于相邻之间的滤布是单独存在的，滤布的面积相对较小，可以有效减少因弹性而在水的冲击力下导致变形的情况，同时，即使有一块滤布变形，并不会影响其他滤布的使用形态，进而减少滤布的堵塞。由此可知，相比于传统的滤布滤池中的转盘，本发明的转鼓具有双层结构，在污水处理中，转鼓不仅具有除去污水中大颗粒悬浮物和同步除去污水中氮磷的功能，实现了转鼓的多功能性，且可以有效减少滤布的堵塞，提高过滤效果。
可选的，所述滤布与所述外转鼓之间可拆卸连接。
可选的，内转鼓由多块格栅滤网拼接而成。
可选的，还包括多个塑料边框，所述塑料边框与滤布对应设置，所述塑料边框依次拼接设于所述外转鼓外表面，所述滤布通过塑料边框固定在所述外转鼓外表面。
可选的，所述反硝化除磷脱氮载体为MBBR悬浮生物填料。
可选的，所述外转鼓包括多个固定圈和多根格栅杆，沿外转鼓轴向多根所述格栅杆通过固定圈串联连接，沿外转鼓周向相邻格栅杆之间水平间隔排列。
可选的，所述转鼓本体内沿轴线处设有集水管，所述集水管表面设有若干通孔。
可选的，所述集水管与所述转鼓本体之间沿周向间隔设有多个连接杆，所述连接杆的一端与所述集水管外表面相连接，所述连接杆的另一端与所述转鼓本体内表面相连接。
可选的，所述滤布由基层、抗菌层和金属层由下贴合而成。
同时，本发明还提供一种污水处理装置，包括上述所述的转鼓机构和曝气组件，所述曝气组件用于向所述转鼓机构进行曝气。
3、有益效果
采用本发明提供的技术方案，与现有技术相比，具有如下有益效果：
(1)本申请实施例提出的一种转鼓机构，结构简单，通过设置转鼓本体包括内转鼓和外转鼓，内转鼓与外转鼓之间具有间隙形成空腔，间隙形成的空腔内填充有反硝化除磷脱氮载体，使得转鼓在污水处理中，在除去污水中大颗粒悬浮物的同时，也可以同步除去污水中的氮磷。同时，通过设置多块滤布依次拼接包覆于外转鼓外表面，相比于传统的整块滤布包覆于转鼓外表面，在冲洗的过程中，由于相邻之间的滤布是单独存在的，滤布的面积相对较小，可以有效减少因弹性而在水的冲击力下导致变形的情况，同时，即使有一块滤布变形，并不会影响其他滤布的使用形态，进而减少滤布的堵塞。由此可知，相比于传统的滤布滤池中的转盘，本申请的转鼓具有双层结构，在污水处理中，转鼓不仅具有除去污水中大颗粒悬浮物和同步除去污水中氮磷的功能，实现了转鼓的多功能性，且可以有效减少滤布的堵塞，提高过滤效果。
(2)本申请实施例提出的一种转鼓机构，通过设置所述滤布与所述外转鼓之间可拆卸连接，便于拆卸与组装，同时也便于将滤布拆卸下来进行清洗。
(3)本申请实施例提出的一种转鼓机构，通过设置塑料边框，所述塑料边框与滤布对应设置，所述滤布通过塑料边框固定在所述外转鼓外表面，相比于常规的直接绕在转鼓外围，该设置使得每块滤布拱起状态，可以增大滤布的过滤表面积，进而提高过滤效果。
(4)本申请实施例提出的一种转鼓机构，外转鼓的结构设置便于拆卸与组装，同时，便于运输。
(5)本申请实施例提出的一种转鼓机构，通过设置集水管一方面可以给转鼓本体提供一定的支撑力，同时，可以将转鼓内的水汇集到集水管并排出。
(6)本申请实施例提出的一种转鼓机构，通过设置反硝化除磷脱氮载体为MBBR悬浮生物填料，使得转鼓在滤池中并应用于污水处理中时，填充在间隙的反硝化除磷脱氮载体可以作为一个移动床生物膜反应器(MBBR)，使得反硝化反应同时存在，更好的实现脱氮除磷的效果；同时，由于反硝化除磷脱氮载体填充在外转鼓和内转鼓之间的间隙内，使得反硝化除磷脱氮载体可以稳定的固定在间隙内，从而间接形成一个固定床生物膜反应器(FBBR)，有效避免了反硝化除磷脱氮载体在污水处理过程中因污水冲击而流失的情况，进一步增强了脱氮除磷的效果，解决目前污水处理中无法把氮磷含量降低到地表水标准的难题。
(7)本申请实施例提出的一种污水处理装置，在进行污水处理时，不仅可以进行曝气池中的硝化反应，又可以进行反硝化反应以及过滤作用，相比于常规的滤布滤池，无需在滤池的前端设置生化池，简化了处理工艺，实现了污水处理装置的一体化。
（发明人：李薇）
