公布日：2022.07.29
申请日：2022.05.16
分类号：B01F33/81(2022.01)I
摘要
本发明公开了一种用于污水处理的分级净化装置及净化方法，涉及污水处理技术领域，包括净化池，所述净化池的顶部设置有第一顶座，该用于污水处理的分级净化装置及净化方法，通过设置有搅拌叶、喷头与第一传动齿轮，在混液箱移动的过程中，齿条带动第一传动齿轮转动，转动杆带动搅拌叶转动，推块往复通过推杆使得活塞块移动，混液箱内部的溶液通过第一连接头吸入至活塞缸内部，活塞缸内部的溶液通过第二连接头进入至连接管内部，然后进入至固定头内部，然后通过旋转接头进入至转动杆内部，然后进入至搅拌叶内部，最后通过喷头排出，从而对净化池内部的废水与喷出的溶液进行混合，使得废水与溶液的混合效率提高，从而有利于对污水进行分级净化。
权利要求书

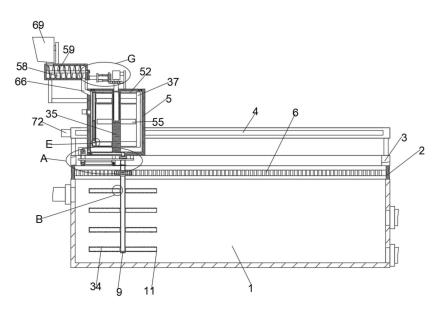

1.一种用于污水处理的分级净化装置，包括净化池(1)，其特征在于：所述净化池(1)的顶部设置有第一顶座(2)，所述第一顶座(2)的顶部设置有第二顶座(3)，所述第二顶座(3)的顶部安装有导轨(4)，所述导轨(4)的一侧设置有混液箱(5)，所述混液箱(5)的底部设置有固定架(7)，所述固定架(7)的底部设置有转动杆(9)，所述转动杆(9)的底端延伸至净化池(1)内部，所述转动杆(9)的外侧且位于第一顶座(2)内部套设有第一传动齿轮(10)，所述第一顶座(2)内部安装有与第一传动齿轮(10)相配合的齿条(6)，所述混液箱(5)的一侧安装有两个活塞缸(23)，两个所述活塞缸(23)之间转动连接有双向往复丝杆(24)，所述活塞缸(23)的一端均设置有第一连接头(29)，所述活塞缸(23)的一端且位于第一连接头(29)的一侧均设置有第二连接头(30)，两根所述第二连接头(30)的一端均延伸至混液箱(5)内部，所述混液箱(5)内部安装有连接管(31)，所述第二连接头(30)的一端均与连接管(31)内部连通，所述连接管(31)的另一端设置有固定头(32)，所述固定架(7)的顶部设置有转动杆(9)，所述固定头(32)的底端与旋转接头(8)的顶端相连接，所述旋转接头(8)的底端与转动杆(9)的顶端相连接，所述转动杆(9)的外侧设置有若干个搅拌叶(11)，所述搅拌叶(11)的上面与下面均设置有喷头(34)，所述喷头(34)位于搅拌叶(11)内部的一端均设置有单向阀，所述搅拌叶(11)内部均与转动杆(9)内部连通，所述导轨(4)内腔转动连接有螺纹轴(71)，所述螺纹轴(71)的外侧螺纹连接有导块(70)，所述导块(70)的一端与混液箱(5)的一侧相连接，所述导轨(4)的一侧安装有第二伺服电机(72)，所述第二伺服电机(72)的输出端与螺纹轴(71)的一端相连接。
2.根据权利要求1所述的一种用于污水处理的分级净化装置，其特征在于：所述转动杆(9)的外侧套设有第二皮带轮(19)，所述固定架(7)的底部安装有安装板(12)，所述安装板(12)的一侧转动连接有第一连接杆(13)，所述第一连接杆(13)的外侧套设有第一锥齿轮(14)，所述安装板(12)的一侧安装有限位板(15)，所述限位板(15)的顶部转动连接有第二连接杆(16)，所述第二连接杆(16)的外侧套设有第二锥齿轮(17)，所述第二锥齿轮(17)与第一锥齿轮(14)啮合连接，所述第二连接杆(16)的底端延伸至限位板(15)的下方并套设有第一皮带轮(18)，所述第一皮带轮(18)与第二皮带轮(19)通过皮带传动连接。
3.根据权利要求1所述的一种用于污水处理的分级净化装置，其特征在于：所述固定架(7)的底部设置有限定板(20)，所述限定板(20)的一侧转动连接有第三连接杆(21)，所述第三连接杆(21)与第一连接杆(13)的外侧套设有第三皮带轮(22)，两个所述第三皮带轮(22)之间通过皮带传动连接，所述第三连接杆(21)的一端延伸至限定板(20)的外侧与双向往复丝杆(24)的外侧均套设有第四皮带轮(25)，两个所述第四皮带轮(25)之间通过皮带传动连接。
4.根据权利要求1所述的一种用于污水处理的分级净化装置，其特征在于：所述双向往复丝杆(24)外侧螺纹方向相反的位置均螺纹连接有推块(26)，所述推块(26)的一端且位于双向往复丝杆(24)的两侧均设置有推杆(27)，所述活塞缸(23)内部均滑动连接有活塞块(28)，所述推杆(27)的一端均与活塞块(28)的一侧相连接。
5.根据权利要求1所述的一种用于污水处理的分级净化装置，其特征在于：所述混液箱(5)内腔转动连接有搅拌轴(35)，所述搅拌轴(35)的两侧均设置有第一固定板(36)，所述搅拌轴(35)的两侧且位于第一固定板(36)的下方均设置有第二固定板(44)，所述第二固定板(44)的底部均设置有吸头(45)，所述第一固定板(36)的底端均设置有排头(47)，所述排头(47)位于第一固定板(36)内部的一端均设置有单向阀，所述吸头(45)位于第二固定板(44)内部的一端均设置有单向阀。
6.根据权利要求5所述的一种用于污水处理的分级净化装置，其特征在于：所述混液箱(5)内部且位于搅拌轴(35)的一侧均放置有传动柱(37)，所述第一固定板(36)与第二固定板(44)的一端与均与传动柱(37)的一侧相连接，所述传动柱(37)内部均开设有活塞腔(40)，所述传动柱(37)内部且位于活塞腔(40)的上方均开设有移动槽(38)，所述移动槽(38)内腔均转动连接有往复螺纹杆(39)，所述往复螺纹杆(39)的外侧均螺纹连接有移动块(41)，所述移动块(41)的底部均设置有活塞柱(42)，所述活塞柱(42)的底端均延伸至活塞腔(40)内部，所述第二固定板(44)与活塞腔(40)均通过管道相连接，所述传动柱(37)内部且位于活塞腔(40)的一侧均设置有固定管(46)，所述固定管(46)的一端均延伸至活塞腔(40)内部并设置有单向阀，所述固定管(46)的另一端均延伸至第一固定板(36)内部，所述混液箱(5)内腔的顶部开设有环形槽(48)，所述环形槽(48)内部设置有齿圈(49)，所述往复螺纹杆(39)的顶端延伸至环形槽(48)内部并套设有第二传动齿轮(50)，所述第二传动齿轮(50)与齿圈(49)啮合连接。
7.根据权利要求6所述的一种用于污水处理的分级净化装置，其特征在于：所述传动柱(37)与搅拌轴(35)之间均安装有保护柱(52)，所述搅拌轴(35)内部且位于传动柱(37)的一侧均转动连接有传动轴(53)，所述往复螺纹杆(39)的外侧均套设有第五皮带轮(51)，所述传动轴(53)的外侧均套设有第六皮带轮(54)，所述第五皮带轮(51)均与第六皮带轮(54)通过皮带传动连接，所述搅拌轴(35)的两侧均转动连接有混合叶(55)，所述混合叶(55)的一端均延伸至搅拌轴(35)内部并套设有第三锥齿轮(56)，所述传动轴(53)的底端均套设有第四锥齿轮(57)，所述第四锥齿轮(57)均与第三锥齿轮(56)啮合连接。
8.根据权利要求5所述的一种用于污水处理的分级净化装置，其特征在于：所述混液箱(5)的一侧安装有输料筒(58)，所述输料筒(58)内腔转动连接有输料轴(59)，所述输料筒(58)的顶部设置有进料斗(69)，所述输料轴(59)的一端延伸至输料筒(58)的外侧并设置有第七皮带轮(61)，所述输料筒(58)的一侧转动连接有固定杆(60)，所述固定杆(60)与输料轴(59)的外侧均套设有第七皮带轮(61)，两个所述第七皮带轮(61)之间通过皮带传动连接，所述固定杆(60)的外侧套设有固定套(62)，所述固定套(62)的一侧且位于固定杆(60)的两侧均设置有电动伸缩杆(63)，所述固定杆(60)的外侧滑动套设有第五锥齿轮(64)，所述电动伸缩杆(63)的伸缩端均与第五锥齿轮(64)的一侧相连接，所述混液箱(5)的顶部设置有限位架(68)，所述限位架(68)的一侧安装有第一伺服电机(65)，所述搅拌轴(35)的外侧套设有第六锥齿轮(67)，所述第五锥齿轮(64)与第六锥齿轮(67)啮合连接，所述第一伺服电机(65)的输出端与搅拌轴(35)的顶端相连接，所述输料筒(58)的底部设置有排料管(66)，所述排料管(66)的底端延伸至混液箱(5)内部。
9.一种用于污水处理的分级净化方法，其特征在于：包括以下步骤：S1：第一伺服电机(65)的输出端带动搅拌轴(35)转动，使得第六锥齿轮(67)带动第五锥齿轮(64)转动，使得固定杆(60)通过第七皮带轮(61)带动输料轴(59)转动，使得进料斗(69)内部落入至输料筒(58)内部的原料通过输料轴(59)推动通过排料管(66)进入至混液箱(5)内部，通过齿条(6)一侧设置的补水阀，向混液箱(5)内部补水，搅拌轴(35)转动带动第一固定板(36)与传动柱(37)转动，使得齿圈(49)带动第二传动齿轮(50)转动，使得移动块(41)带动活塞柱(42)往复上下移动，使得混液箱(5)内腔下方的液体通过吸头(45)吸入至第二固定板(44)，然后进入至活塞柱(42)内部，接着通过固定管(46)排入至第一固定板(36)内部，然后通过排头(47)排出，同时第五皮带轮(51)转动带动第六皮带轮(54)转动，使得传动轴(53)通过第四锥齿轮(57)与第三锥齿轮(56)带动混合叶(55)转动，使得混合叶(55)对液体进行搅拌，使得原料与水混合均匀，当原料进入量够时，电动伸缩杆(63)的伸缩端带动第五锥齿轮(64)移动，使得第五锥齿轮(64)与第六锥齿轮(67)脱离啮合；S2：向净化池(1)内部排料时，第二伺服电机(72)的输出端带动螺纹轴(71)转动，使得螺纹轴(71)带动导块(70)往复移动，使得齿条(6)带动第一传动齿轮(10)转动，使得转动杆(9)带动搅拌叶(11)转动；S3：同时第二皮带轮(19)通过第一皮带轮(18)带动第二连接杆(16)转动，使得第二连接杆(16)带动第二锥齿轮(17)，使得第二锥齿轮(17)通过第一锥齿轮(14)带动第一连接杆(13)转动，使得第三皮带轮(22)带动第三连接杆(21)转动，使得第四皮带轮(25)带动双向往复丝杆(24)转动，使得推块(26)往复通过推杆(27)使得活塞块(28)移动，使得混液箱(5)内部的溶液通过第一连接头(29)吸入至活塞缸(23)内部，然后活塞缸(23)内部的溶液通过第二连接头(30)进入至连接管(31)内部，然后进入至固定头(32)内部，然后通过旋转接头(8)进入至转动杆(9)内部，然后进入至搅拌叶(11)内部，最后通过喷头(34)排出，从而对净化池(1)内部的废水与喷出的溶液进行混合；S4：废水与溶液进行反应后，将反应后的废水抽出进行分级净化。
发明内容
针对现有技术的不足，本发明提供了一种用于污水处理的分级净化装置及净化方法，解决了上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种用于污水处理的分级净化装置及净化方法，包括净化池，所述净化池的顶部设置有第一顶座，所述第一顶座的顶部设置有第二顶座，所述第二顶座的顶部安装有导轨，所述导轨的一侧设置有混液箱，所述混液箱的底部设置有固定架，所述固定架的底部设置有转动杆，所述转动杆的底端延伸至净化池内部，所述转动杆的外侧且位于第一顶座内部套设有第一传动齿轮，所述第一顶座内部安装有与第一传动齿轮相配合的齿条，所述混液箱的一侧安装有两个活塞缸，两个所述活塞缸之间转动连接有双向往复丝杆，所述活塞缸的一端均设置有第一连接头，所述活塞缸的一端且位于第一连接头的一侧均设置有第二连接头，两根所述第二连接头的一端均延伸至混液箱内部，所述混液箱内部安装有连接管，所述第二连接头的一端均与连接管内部连通，所述连接管的另一端设置有固定头，所述固定架的顶部设置有转动杆，所述固定头的底端与旋转接头的顶端相连接，所述旋转接头的底端与转动杆的顶端相连接，所述转动杆的外侧设置有若干个搅拌叶，所述搅拌叶的上面与下面均设置有喷头，所述喷头位于搅拌叶内部的一端均设置有单向阀，所述搅拌叶内部均与转动杆内部连通，所述导轨内腔转动连接有螺纹轴，所述螺纹轴的外侧螺纹连接有导块，所述导块的一端与混液箱的一侧相连接，所述导轨的一侧安装有第二伺服电机，所述第二伺服电机的输出端与螺纹轴的一端相连接。
可选的，所述转动杆的外侧套设有第二皮带轮，所述固定架的底部安装有安装板，所述安装板的一侧转动连接有第一连接杆，所述第一连接杆的外侧套设有第一锥齿轮，所述安装板的一侧安装有限位板，所述限位板的顶部转动连接有第二连接杆，所述第二连接杆的外侧套设有第二锥齿轮，所述第二锥齿轮与第一锥齿轮啮合连接，所述第二连接杆的底端延伸至限位板的下方并套设有第一皮带轮，所述第一皮带轮与第二皮带轮通过皮带传动连接。
可选的，所述固定架的底部设置有限定板，所述限定板的一侧转动连接有第三连接杆，所述第三连接杆与第一连接杆的外侧套设有第三皮带轮，两个所述第三皮带轮之间通过皮带传动连接，所述第三连接杆的一端延伸至限定板的外侧与双向往复丝杆的外侧均套设有第四皮带轮，两个所述第四皮带轮之间通过皮带传动连接。
可选的，所述双向往复丝杆外侧螺纹方向相反的位置均螺纹连接有推块，所述推块的一端且位于双向往复丝杆的两侧均设置有推杆，所述活塞缸内部均滑动连接有活塞块，所述推杆的一端均与活塞块的一侧相连接。
可选的，所述混液箱内腔转动连接有搅拌轴，所述搅拌轴的两侧均设置有第一固定板，所述搅拌轴的两侧且位于第一固定板的下方均设置有第二固定板，所述第二固定板的底部均设置有吸头，所述第一固定板的底端均设置有排头，所述排头位于第一固定板内部的一端均设置有单向阀，所述吸头位于第二固定板内部的一端均设置有单向阀。
可选的，所述混液箱内部且位于搅拌轴的一侧均放置有传动柱，所述第一固定板与第二固定板的一端与均与传动柱的一侧相连接，所述传动柱内部均开设有活塞腔，所述传动柱内部且位于活塞腔的上方均开设有移动槽，所述移动槽内腔均转动连接有往复螺纹杆，所述往复螺纹杆的外侧均螺纹连接有移动块，所述移动块的底部均设置有活塞柱，所述活塞柱的底端均延伸至活塞腔内部，所述第二固定板与活塞腔均通过管道相连接，所述传动柱内部且位于活塞腔的一侧均设置有固定管，所述固定管的一端均延伸至活塞腔内部并设置有单向阀，所述固定管的另一端均延伸至第一固定板内部，所述混液箱内腔的顶部开设有环形槽，所述环形槽内部设置有齿圈，所述往复螺纹杆的顶端延伸至环形槽内部并套设有第二传动齿轮，所述第二传动齿轮与齿圈啮合连接。
可选的，所述传动柱与搅拌轴之间均安装有保护柱，所述搅拌轴内部且位于传动柱的一侧均转动连接有传动轴，所述往复螺纹杆的外侧均套设有第五皮带轮，所述传动轴的外侧均套设有第六皮带轮，所述第五皮带轮均与第六皮带轮通过皮带传动连接，所述搅拌轴的两侧均转动连接有混合叶，所述混合叶的一端均延伸至搅拌轴内部并套设有第三锥齿轮，所述传动轴的底端均套设有第四锥齿轮，所述第四锥齿轮均与第三锥齿轮啮合连接。
可选的，所述混液箱的一侧安装有输料筒，所述输料筒内腔转动连接有输料轴，所述输料筒的顶部设置有进料斗，所述输料轴的一端延伸至输料筒的外侧并设置有第七皮带轮，所述输料筒的一侧转动连接有固定杆，所述固定杆与输料轴的外侧均套设有第七皮带轮，两个所述第七皮带轮之间通过皮带传动连接，所述固定杆的外侧套设有固定套，所述固定套的一侧且位于固定杆的两侧均设置有电动伸缩杆，所述固定杆的外侧滑动套设有第五锥齿轮，所述电动伸缩杆的伸缩端均与第五锥齿轮的一侧相连接，所述混液箱的顶部设置有限位架，所述限位架的一侧安装有第一伺服电机，所述搅拌轴的外侧套设有第六锥齿轮，所述第五锥齿轮与第六锥齿轮啮合连接，所述第一伺服电机的输出端与搅拌轴的顶端相连接，所述输料筒的底部设置有排料管，所述排料管的底端延伸至混液箱内部。
一种用于污水处理的分级净化方法，包括以下步骤：
S1：第一伺服电机的输出端带动搅拌轴转动，使得第六锥齿轮带动第五锥齿轮转动，使得固定杆通过第七皮带轮带动输料轴转动，使得进料斗内部落入至输料筒内部的原料通过输料轴推动通过排料管进入至混液箱内部，通过齿条一侧设置的补水阀，向混液箱内部补水，搅拌轴转动带动第一固定板与传动柱转动，使得齿圈带动第二传动齿轮转动，使得移动块带动活塞柱往复上下移动，使得混液箱内腔下方的液体通过吸头吸入至第二固定板，然后进入至活塞柱内部，接着通过固定管排入至第一固定板内部，然后通过排头排出，同时第五皮带轮转动带动第六皮带轮转动，使得传动轴通过第四锥齿轮与第三锥齿轮带动混合叶转动，使得混合叶对液体进行搅拌，使得原料与水混合均匀，当原料进入量够时，电动伸缩杆的伸缩端带动第五锥齿轮移动，使得第五锥齿轮与第六锥齿轮脱离啮合；
S2：向净化池内部排料时，第二伺服电机的输出端带动螺纹轴转动，使得螺纹轴带动导块往复移动，使得齿条带动第一传动齿轮转动，使得转动杆带动搅拌叶转动；
S3：同时第二皮带轮通过第一皮带轮带动第二连接杆转动，使得第二连接杆带动第二锥齿轮，使得第二锥齿轮通过第一锥齿轮带动第一连接杆转动，使得第三皮带轮带动第三连接杆转动，使得第四皮带轮带动双向往复丝杆转动，使得推块往复通过推杆使得活塞块移动，使得混液箱内部的溶液通过第一连接头吸入至活塞缸内部，然后活塞缸内部的溶液通过第二连接头进入至连接管内部，然后进入至固定头内部，然后通过旋转接头进入至转动杆内部，然后进入至搅拌叶内部，最后通过喷头排出，从而对净化池内部的废水与喷出的溶液进行混合；
S4：废水与溶液进行反应后，将反应后的废水抽出进行分级净化。
本发明提供了一种用于污水处理的分级净化装置及净化方法，具备以下有益效果：
1、该用于污水处理的分级净化装置及净化方法，通过设置有搅拌叶、喷头与第一传动齿轮，在混液箱移动的过程中，齿条带动第一传动齿轮转动，使得转动杆带动搅拌叶转动，同时第二皮带轮通过第一皮带轮带动第二连接杆转动，使得第二连接杆带动第二锥齿轮，使得第二锥齿轮通过第一锥齿轮带动第一连接杆转动，使得第三皮带轮带动第三连接杆转动，使得第四皮带轮带动双向往复丝杆转动，使得推块往复通过推杆使得活塞块移动，使得混液箱内部的溶液通过第一连接头吸入至活塞缸内部，然后活塞缸内部的溶液通过第二连接头进入至连接管内部，然后进入至固定头内部，然后通过旋转接头进入至转动杆内部，然后进入至搅拌叶内部，最后通过喷头排出，从而对净化池内部的废水与喷出的溶液进行混合，使得废水与溶液的混合效率提高，从而有利于对污水进行分级净化。
2、该用于污水处理的分级净化装置及净化方法，通过设置有搅拌轴、混合叶与第一固定板，第一伺服电机的输出端带动搅拌轴转动，使得固定杆内部落入至输料筒内部的原料通过输料轴推动通过排料管进入至混液箱内部，搅拌轴转动带动第一固定板与传动柱转动，使得齿圈带动第二传动齿轮转动，使得移动块带动活塞柱往复上下移动，使得混液箱内腔下方的液体通过吸头吸入至第二固定板，然后进入至活塞柱内部，接着通过固定管排入至第一固定板内部，然后通过排头排出，同时第五皮带轮转动带动第六皮带轮转动，使得传动轴通过第四锥齿轮与第三锥齿轮带动混合叶转动，使得混合叶对液体进行搅拌，使得原料与水混合均匀，从而使得溶液配制效率提高，从而提高对污水的净化效果。
（发明人：杨占红;牛旭东;赵丰;王健）
