公布日：2022.04.08
申请日：2021.11.25
分类号：C02F11/121(2019.01)I;C02F11/13(2019.01)I;B01D33/04(2006.01)I;F23G7/00(2006.01)I
摘要
本发明涉及污水处理设备技术领域，具体为一种焚烧型污水综合处理流水线，包括依次设置的过滤工段、加热脱水工段和焚烧成型工段，其独创地将污水排放管道与污泥焚烧设备结合，通过过滤工段、加热脱水工段和焚烧成型工段配合，能够连续性地对污水进行过滤，过滤得到的污泥经过过滤脱水、加热干燥后使其含水率大大降低，能够避免因含水率过高导致污泥焚烧效果不稳定的问题，此外高温的螺杆出能起到污泥搅拌效果外，其还能起到利用螺杆的余热对污泥进行加热，确保污泥的焚烧效果，其结构简单，具有实用意义和推广价值，预期能够产生良好的经济效益。
权利要求书
1.一种焚烧型污水综合处理流水线，其特征在于：包括依次设置的过滤工段(1)、加热脱水工段(2)和焚烧成型工段(3)；所述过滤工段(1)底部设置有集水槽(11)，所述集水槽(11)底部设置有与其连通的排水管(12)；所述加热脱水工段(2)上方设置有与吸气设备相连通的吸气罩(21)；所述过滤工段(1)与加热脱水工段(2)、加热脱水工段(2)和焚烧成型工段(3)均通过送料板(13)进行连接，送料板(13)背面设置有振动器(14)。
2.根据权利要求1所述的一种焚烧型污水综合处理流水线，其特征在于：所述过滤工段(1)包括至少2个导辊和过滤皮带(15)，导辊安装于机架上且一导辊与外部的驱动装置相连，所述过滤皮带(15)绷紧并套设于导辊上。
3.根据权利要求1所述的一种焚烧型污水综合处理流水线，其特征在于：所述加热脱水工段(2)包括顶部加热工段、底部加热工段和加热装置(22)，所述顶部加热工段和底部加热工段均由数量至少为2的导辊上套设耐热皮带(23)构成，顶部加热工段和底部加热工段的耐热皮带(23)相互接触，所述加热装置(22)设置于耐热皮带(23)内侧。
4.根据权利要求1所述的一种焚烧型污水综合处理流水线，其特征在于：所述焚烧成型工段(3)包括焚烧腔(31)、螺杆(32)、驱动电机(33)、焚烧装置(34)和吸气管(35)，2根所述螺杆(32)反向可转动地设置于所述焚烧腔(31)内，驱动电机(33)安装于焚烧腔(31)一端且转轴与一螺杆(32)相连，所述焚烧腔(31)一端设置有出料口(36)且另一端顶面设置有开口(37)，所述焚烧装置(34)设置于开口(37)正上方，所述吸气管(35)设置于所述出料口(36)正上方并与吸气设备相连通。
5.根据权利要求1所述的一种焚烧型污水综合处理流水线，其特征在于：所述送料板(13)表面设置有聚四氟乙烯涂层。
6.根据权利要求3所述的一种焚烧型污水综合处理流水线，其特征在于：所述顶部加热工段和底部加热工段的导辊均安装在机架上且顶部加热工段上一导辊与外部的驱动装置相连。
7.根据权利要求4所述的一种焚烧型污水综合处理流水线，其特征在于：所述螺杆(32)末端设置有齿轮(38)，2个齿轮(38)相互啮合实现2根螺杆(32)传动连接。
发明内容
本发明的目的在于提供一种焚烧型污水综合处理流水线，以解决背景技术中所提到的问题。
为达到上述目的，本发明提供如下技术方案:包括依次设置的过滤工段、加热脱水工段和焚烧成型工段，所述过滤工段底部设置有集水槽，所述集水槽底部设置有与其连通的排水管，所述加热脱水工段上方设置有与吸气设备相连通的吸气罩，所述过滤工段与加热脱水工段、加热脱水工段和焚烧成型工段均通过送料板进行连接，送料板背面设置有振动器。
优选的，所述过滤工段包括至少2个导辊和过滤皮带，导辊安装于机架上且一导辊与外部的驱动装置相连，所述过滤皮带绷紧并套设于导辊上。
优选的，所述加热脱水工段包括顶部加热工段、底部加热工段和加热装置，所述顶部加热工段和底部加热工段均由数量至少为2的导辊上套设耐热皮带构成，顶部加热工段和底部加热工段的耐热皮带相互接触，所述加热装置设置于耐热皮带内侧。
优选的，所述焚烧成型工段包括焚烧腔、螺杆、驱动电机、焚烧装置和吸气管，2根所述螺杆反向可转动地设置于所述焚烧腔内，驱动电机安装于焚烧腔一端且转轴与一螺杆相连，所述焚烧腔一端设置有出料口且另一端顶面设置有开口，所述焚烧装置设置于开口正上方，所述吸气管设置于所述出料口正上方并与吸气设备相连通。
优选的，所述送料板表面设置有聚四氟乙烯涂层。
优选的，所述顶部加热工段和底部加热工段的导辊均安装在机架上且顶部加热工段上一导辊与外部的驱动装置相连。
优选的，所述螺杆末端设置有齿轮，2个齿轮相互啮合实现2根螺杆传动连接。
由上述对本发明结构的描述可知，和现有技术相比，本发明具有如下优点：

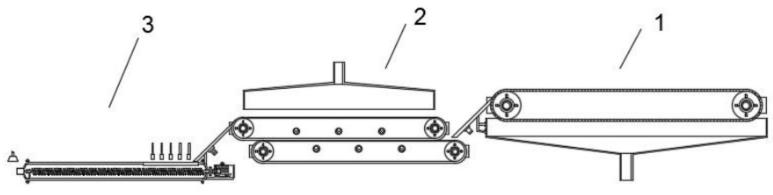

本发明提供的一种焚烧型污水综合处理流水线，污水通过管道排放在过滤工段过滤皮带的右侧，污水内的水流通过2层过滤皮带的过滤后将会被收集在集水槽内，汇集在集水槽内的水流最终将通过排水管统一排出，便于对其进行集中处理，而污水内存在的污泥将会被过滤皮带阻隔停留在过滤皮带表面，随着导辊的运动污泥被过滤皮带传送至过滤皮带的左侧。
污泥被传送至过滤皮带左侧时将会被送料板铲起并传送至加热脱水工段的耐热皮带间，由于顶部加热工段和底部加热工段的耐热皮带相接触，因此当顶部加热工段的耐热皮带运动时底部加热工段的耐热皮带会发生同步运动，2层相接触的耐热皮带将会将污泥卷入对其进行挤压，由于耐热皮带内侧设置有加热装置，因此加热装置能够对耐热皮带进行加热，使其将热量传递给污泥，在进行挤压的同时进行烘干干燥，这个过程形成的水汽将会被吸气罩吸入。
烘干干燥后的污泥传送至耐热皮带左侧时将会被送料板铲起通过开口进入焚烧腔内，焚烧装置将对污泥进行焚烧同时对螺杆进行加热，2根螺杆转动能够对污泥进行翻转使其焚烧更为充分，被加热的螺杆将污泥带入焚烧腔经出料口排出，在这个过程中高温的螺杆还将继续对污泥进行加热，使得污泥的焚烧程度高且焚烧效果好，焚烧完毕后的污泥将从出料口排出，吸气管将对出料口产生的烟雾、气体及吸入，减少对环境的影响。
本发明独创地将污水排放管道与污泥焚烧设备结合，通过过滤工段、加热脱水工段和焚烧成型工段配合，能够连续性地对污水进行过滤，过滤得到的污泥经过过滤脱水、加热干燥后使其含水率大大降低，能够避免因含水率过高导致污泥焚烧效果不稳定的问题，此外高温的螺杆出能起到污泥搅拌效果外，其还能起到利用螺杆的余热对污泥进行加热，确保污泥的焚烧效果，其结构简单，具有实用意义和推广价值，预期能够产生良好的经济效益。
（发明人：朱双亮）
