公布日：2022.04.12
申请日：2022.01.12
分类号：C02F1/461(2006.01)I;C02F1/72(2006.01)I;C02F1/76(2006.01)I;C02F1/32(2006.01)I;C02F101/30(2006.01)N
摘要
本发明涉及一种电芬顿反应装置及废水处理的方法。反应装置包括阳极池、调节池和阴极池，通过以阳极池和阴极池中的电极作为驱动电极，以导电部件作为共用电极传递电子，使阳极池和阴极池单独进行反应。废水处理的方法为：调节废水的pH值，加入催化剂，引入阳极池、调节池和阴极池；在阴极池中加入氧化剂，开启电源和紫外灯，进行降解反应；将阴极池中的废水排出，将调节池中的废水注入阴极池中，阳极池中的废水注入调节池中，未处理的废水注入阳极池中，继续进行降解反应即可。本发明解决了现有电芬顿体系处理高盐废水过程中，氯离子急速消耗氧化剂，导致高盐废水的处理效果差的问题。
权利要求书

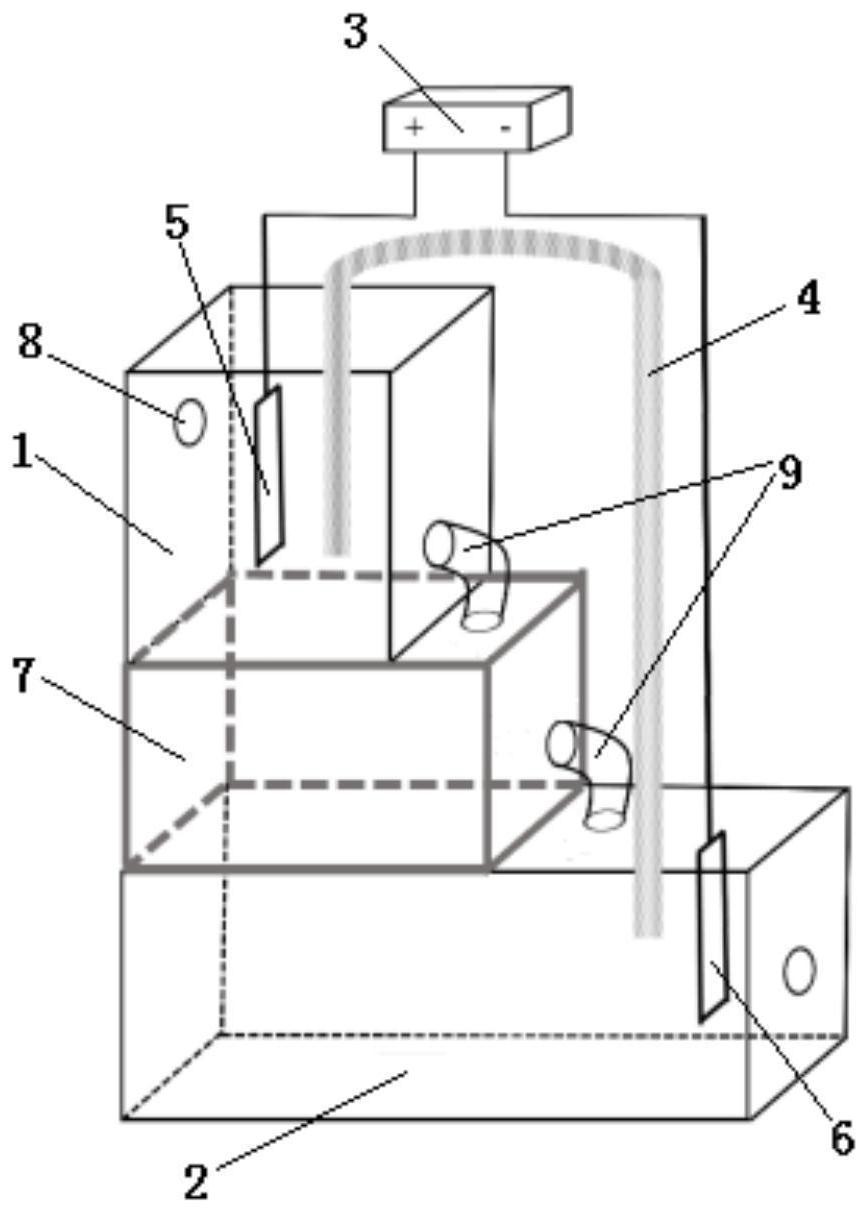

1.一种高盐废水的处理方法，其特征在于，包括以下步骤：1）将废水的pH值调节至3-5，加入催化剂后，引入电芬顿反应装置的阳极池、调节池和阴极池中；2）在阴极池中加入氧化剂，开启电源，并控制阳极池和阴极池中的驱动电极的电流密度为5-25mA/cm2，打开紫外灯，进行降解反应；3）反应一段60-120min后，将阴极池中的废水排出，依次将调节池中的废水注入阴极池中，阳极池中的废水注入调节池中，未处理的废水调节pH值至3-5，加入催化剂后，注入阳极池中；4）在阴极池中加入氧化剂，开启电源进行降解反应，并控制阳极池和阴极池中的驱动电极的电流密度为5-25mA/cm2；5）重复步骤3）和4）即可；所述高盐废水中含有大量氯离子；所述氧化剂为双氧水，所述催化剂为Fe2+；所述阳极池（1）通过析氯电极（5）连接电源（3）的正极；所述调节池中布置有紫外光源；所述电芬顿反应装置包括阳极池（1）和阴极池（2），所述阳极池（1）通过电极连接电源（3）正极，所述阴极池（2）通过电极连接电源（3）负极，所述阳极池（1）和阴极池（2）还通过导电部件（4）相连，通过以阳极池（1）和阴极池（2）中的电极作为驱动电极，并以导电部件（4）作为共用电极，传递电子，使阳极池（1）和阴极池（2）单独进行反应；在阳极池中的高盐废水发生类芬顿反应，在调节池中的高盐废水发生类芬顿反应，在阴极池中的高盐废水发生芬顿反应。2.根据权利要求1所述的处理方法，其特征在于，采用钌钛电极作为所述的析氯电极（5），钌钛电极沿垂直于阳极池（1）中的液面布置。
3.根据权利要求1所述的处理方法，其特征在于，所述阴极池（2）通过不锈钢电极（6）连接电源（3）的负极。
4.根据权利要求1所述的处理方法，其特征在于，所述导电部件（4）为石墨电极。
5.根据权利要求1所述的处理方法，其特征在于，还包括调节池（7），其设在阳极池（1）和阴极池（2）之间，使阳极池（1）处理后的废水经过调节池（7）处理后，再进入阴极池（2）。
6.根据权利要求5所述的处理方法，其特征在于，所述阳极池（1）、调节池（7）和阴极池（2）的体积比为1：1.1：1.4，所述阳极池（1）、调节池（7）和阴极池（2）的高度依次降低，所述阳极池（1）、调节池（7）和阴极池（2）为单独的封闭式构造。
7.根据权利要求1所述的处理方法，其特征在于，废水在阳极池和阴极池中的停留时间为0.5-3h，废水在调节池中的停留时间为0.5-3h，紫外灯开启的时间为0.5-3h。8.根据权利要求7所述的处理方法，其特征在于，1L废水中加入所述双氧水的体积为5.0-15.2mL，所述催化剂为FeSO4，加入的质量为0.5-2.0g。
发明内容
本发明的目的在于提供一种电芬顿反应装置及废水处理的方法，以解决现有电芬顿体系处理高盐废水过程中，由于存在大量氯离子，使得在阳极表面氯离子会与氧化剂(双氧水)形成大量的活性氯，从而急速消耗投入的氧化剂-双氧水(HClO+H2O2→H++Cl-+H2O+O2)，同时还会猝灭羟基自由基(·OH+Cl-→·HOCl-；·HOCl-+H+→Cl·+H2O
)，导致高盐废水的处理效果差的问题。
为了实现上述目的，本发明采用的技术方案如下：
一种电芬顿反应装置，包括阳极池和阴极池，所述阳极池通过电极连接电源正极，所述阴极池通过电极连接电源负极，所述阳极池和阴极池还通过导电部件相连，通过以阳极池和阴极池中的电极作为驱动电极，并以导电部件作为共用电极，传递电子，使阳极池和阴极池单独进行反应。
（发明人：叶志洪;王大智;何强;夏攀;敖黎鑫;王沙;贺恩云;李伯娇）
