申请日2017.07.27
公开(公告)日2017.10.10
IPC分类号C02F9/04
摘要
本发明公开了一种化工污水多级处理回收装置，其结构包括进水口、调节池、筒身、管道、过滤器、氧化池、沉淀池、消毒池、污泥池、风机、出水口，所述筒身为圆柱体结构，高为100cm，长为500cm，半径为50cm，所述筒身与进水口采用过盈配合方式活动连接，且进水口为外壁硬实内部中空的圆柱体结构，半径为10cm。本发明的有益效果为设有过滤器，污水从进水口进入管道，通过管道流入过滤器中的内管，然后使用吸附层对污水的有害杂质进行吸附，吸附后的有害杂质从排污口向外排出，接着使用过滤层过滤污水的质量，且过滤后的水从出水口排出，有助于周围环境植物的生长。
权利要求书
1.一种化工污水多级处理回收装置，其结构包括进水口(1)、调节池(2)、筒身(3)、管道(4)、过滤器(5)、氧化池(6)、沉淀池(7)、消毒池(8)、污泥池(9)、风机(10)、出水口(11)，所述筒身(3)为圆柱体结构，高为100cm，长为500cm，半径为50cm，所述筒身(3)与进水口(1)采用过盈配合方式活动连接，且进水口(1)为外壁硬实内部中空的圆柱体结构，半径为10cm，其特征在于：
所述进水口(1)与调节池(2)采用过盈配合方式活动连接，且调节池(2)为长方体结构，所述调节池(2)贯穿连接管道(4)，且管道(4)外壁硬实内部中空的圆柱体结构，半径为2cm，所述管道(4)与过滤器(5)采用过盈配合方式活动连接，且过滤器(5)为圆柱体结构，高为80cm，半径为25cm，所述过滤器(5)通过管道(4)连接氧化池(6)，且氧化池(6)为长方体结构，所述氧化池(6)通过管道(4)连接沉淀池(7)，且沉淀池(7)为长方体结构，所述沉淀池(7)与消毒池(8)采用过盈配合方式活动连接，且消毒池(8)为长方体结构，所述消毒池(8)通过管道(4)连接污泥池(9)，且污泥池(9)为长方体结构，所述筒身(3)内设有风机(10)，且风机(10)为扇形，所述筒身(3)与出水口(11)采用过盈配合方式活动连接，且出水口(11)为外壁硬实内部中空的圆柱体结构，半径为10cm;

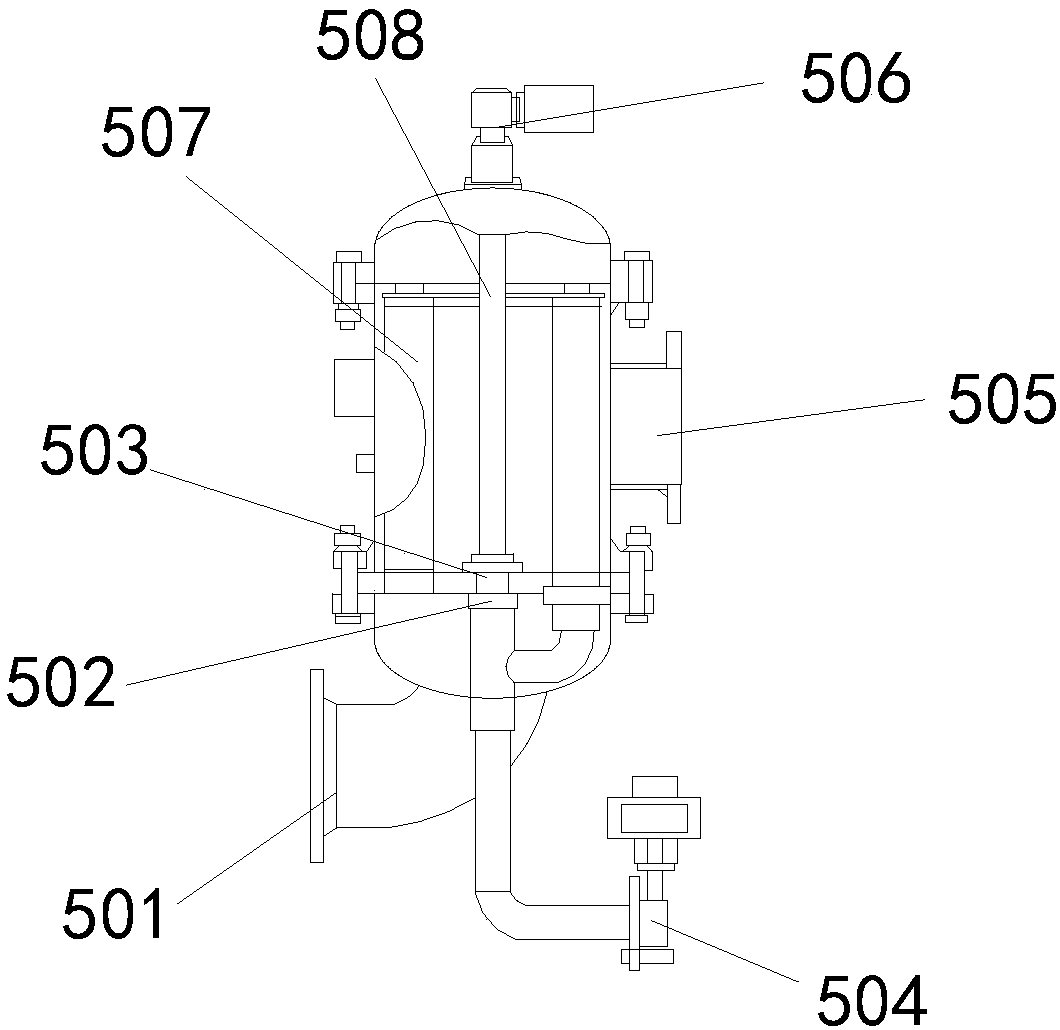

所述过滤器(5)由进口(501)、吸附层(502)、过滤层(503)、排污口(504)、出口(505)、电机(506)、不锈钢刷(507)、内管(508)组成，所述进口(501)与内管(508)采用过盈配合方式活动连接，且内管(508)为圆柱体结构，半径为5cm，所述内管(508)与吸附层(502)采用过盈配合方式活动连接，且吸附层(502)为网状长方体结构，所述吸附层(502)与过滤层(503)采用过盈配合方式活动连接，且过滤层(503)为网状长方体结构，所述内管(508)贯穿连接排污口(504)，且排污口(504)为长方体结构，所述内管(508)与不锈钢刷(507)采用过盈配合方式活动连接，且不锈钢刷(507)为网状圆形，所述内管(508)贯穿连接出口(505)，且出口(505)为外壁硬实内部中空的圆柱体结构，半径为10cm，所述内管(508)上方设有电机(506)，且电机(506)为L型构造。
2.根据权利要求1所述的一种化工污水多级处理回收装置，其特征在于：所述筒身(3)内设有调节池(2)。
3.根据权利要求1所述的一种化工污水多级处理回收装置，其特征在于：所述调节池(2)通过管道(4)连接过滤器(5)。
4.根据权利要求1所述的一种化工污水多级处理回收装置，其特征在于：所述筒身(3)与沉淀池(7)采用过盈配合方式活动连接。
5.根据权利要求1所述的一种化工污水多级处理回收装置，其特征在于：所述消毒池(8)与污泥池(9)采用过盈配合方式活动连接。
6.根据权利要求1所述的一种化工污水多级处理回收装置，其特征在于：所述管道(4)贯穿连接出水口(11)。
说明书
一种化工污水多级处理回收装置
技术领域
本发明是一种化工污水多级处理回收装置，属于污水设备技术领域。
背景技术
化工废水是指化工厂生产产品过程中所生产的废水，如生产乙烯、聚乙烯、橡胶、聚酯、甲醇、乙二醇、油品罐区、空分空压站等装置的含油废水，经过生化处理后，一般可达到国家二级排放标准，现由于水资源的短缺，需将达到排放标准的水再经过进一步深度处理后，达到工业补水要求的回收利用。由于水中杂质主要为悬浮颗粒和细毛纤维，利用机械过滤原理，采用微孔过滤技术将杂质去除。由PLC或时间继电器控制过滤器设备工作状况，实现自动反冲洗、自动运行，提升水泵提供过滤器所需水头，出水直接引入生产系统。
现有技术公开了申请号为：CN201620275798.5的一种化工污水多级处理回收装置，包括污水管、污水处理罐、处理室盖、排污管、回收罐和水泵;所述污水管设置在污水处理罐的左端面中上部;所述污水处理罐设置在排污管的侧上方;所述污水处理罐设置有一级处理室、二级处理室、三级处理室和清水室;所述一级处理室设置在污水处理罐的左侧;所述一级处理室设置有导向板、活性炭和第一排污口;所述导向板设置在一级处理室顶部污水管的右侧且与污水处理罐焊接;所述活性炭设置在一级处理室的右侧;一级处理室用于除去污水中颗粒较大的杂物;二级处理室用于除去污水中颗粒较小的杂物;三级处理室用于处理污水中的重金属离子等。但是其不足之处在于无法完全过滤污水中的有害杂质，容易造成带有有害杂质的污水向周围环境流出，严重威胁到周围环境植物的生长。
发明内容
针对现有技术存在的不足，本发明目的是提供一种化工污水多级处理回收装置，以解决上述设备无法完全过滤污水中的有害杂质，容易造成带有有害杂质的污水向周围环境流出，严重威胁到周围环境植物的生长的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种化工污水多级处理回收装置，其结构包括进水口、调节池、筒身、管道、过滤器、氧化池、沉淀池、消毒池、污泥池、风机、出水口，所述筒身为圆柱体结构，高为100cm，长为500cm，半径为50cm，所述筒身与进水口采用过盈配合方式活动连接，且进水口为外壁硬实内部中空的圆柱体结构，半径为10cm，所述进水口与调节池采用过盈配合方式活动连接，且调节池为长方体结构，所述调节池贯穿连接管道，且管道外壁硬实内部中空的圆柱体结构，半径为2cm，所述管道与过滤器采用过盈配合方式活动连接，且过滤器为圆柱体结构，高为80cm，半径为25cm，所述过滤器通过管道连接氧化池，且氧化池为长方体结构，所述氧化池通过管道连接沉淀池，且沉淀池为长方体结构，所述沉淀池与消毒池采用过盈配合方式活动连接，且消毒池为长方体结构，所述消毒池通过管道连接污泥池，且污泥池为长方体结构，所述筒身内设有风机，且风机为扇形，所述筒身与出水口采用过盈配合方式活动连接，且出水口为外壁硬实内部中空的圆柱体结构，半径为10cm;所述过滤器由进口、吸附层、过滤层、排污口、出口、电机、不锈钢刷、内管组成，所述进口与内管采用过盈配合方式活动连接，且内管为圆柱体结构，半径为5cm，所述内管与吸附层采用过盈配合方式活动连接，且吸附层为网状长方体结构，所述吸附层与过滤层采用过盈配合方式活动连接，且过滤层为网状长方体结构，所述内管贯穿连接排污口，且排污口为长方体结构，所述内管与不锈钢刷采用过盈配合方式活动连接，且不锈钢刷为网状圆形，所述内管贯穿连接出口，且出口为外壁硬实内部中空的圆柱体结构，半径为10cm，所述内管上方设有电机，且电机为L型构造。
进一步地，所述筒身内设有调节池。
进一步地，所述调节池通过管道连接过滤器。
进一步地，所述筒身与沉淀池采用过盈配合方式活动连接。
进一步地，所述消毒池与污泥池采用过盈配合方式活动连接。
进一步地，所述管道贯穿连接出水口。
进一步地，所述过滤器具有过滤功能。
本发明的有益效果为设有过滤器，污水从进水口进入管道，通过管道流入过滤器中的内管，然后使用吸附层对污水的有害杂质进行吸附，吸附后的有害杂质从排污口向外排出，接着使用过滤层过滤污水的质量，且过滤后的水从出水口排出，有助于周围环境植物的生长。
