申请日2017.07.28
公开(公告)日2017.10.03
IPC分类号C02F11/12; B01D21/02; B01D21/24; B01D21/28
摘要
本发明提供了一种斜板斜管复合沉淀污泥排放设备，旨在解决污水中污泥沉淀过程中，斜板沉淀与斜管沉淀的同步使用的技术问题，同时实现斜板与斜管后期免清理的技术效果，通过利用传动链带动复合沉淀板运转，使复合沉淀板在进入沉淀区后，成倾斜排列设置，且在复合沉淀板的下方由若干沉淀管连接形成沉淀斜管，既可以进行斜板沉淀，同时还能同步进行斜管沉淀，提高了沉淀效率，同时由于传动链的带动，使复合沉淀板始终在处理室内进行移动，避免了污泥在斜板与斜管上沉积，实现了后期免清理的技术效果。
权利要求书

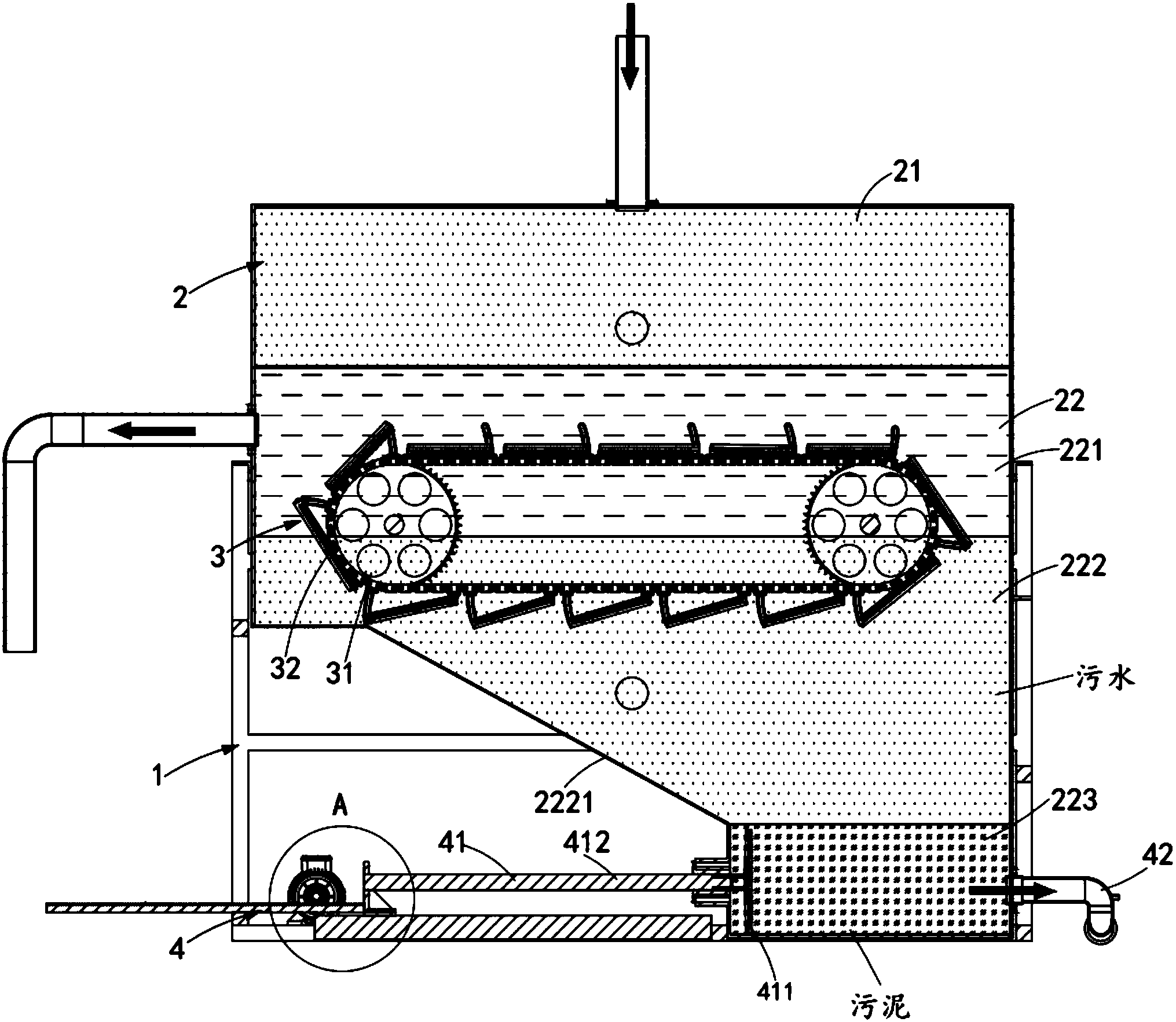

1.一种斜板斜管复合沉淀污泥排放设备，包括机架(1)，其特征在于，还包括：
处理池(2)，所述处理池(2)固定设置于所述机架(1)上，其包括位于上层的进水室(21)、位于下层的处理室(22)以及连通该进水室(21)与处理室(22)的污水管(23);
复合沉淀机构(3)，所述复合沉淀机构(3)设置于所述机架(1)的上部，其位于所述处理室(22)内，且其包括传动组件(31)以及若干复合沉淀组件(32)，该传动组件(31)转动设置于所述机架(1)上，所述复合沉淀组件(32)均沿传动组件(31)的运转方向等距设置，该复合沉淀组件(32)与传动组件(31)固定连接，且该传动组件(31)带动所述复合沉淀组件(32)进行旋转;
污泥排放机构(4)，所述污泥排放机构(4)设置于所述处理室(22)的底部，其包括推送组件(41)与排放组件(42)，所述推送组件(41)设置于所述处理室(22)底部的一侧，所述排放组件(42)相对于所述推送组件(41)设置于所述处理室(22)底部的另一侧。
2.根据权利要求1所述一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述处理室(22)包括：
上清液区(221)，所述上清液区(221)位于所述处理室(22)的顶部，其一侧壁上开设有出水口(2211);
沉淀区(222)，所述沉淀区(222)位于所述上清液区(221)的下方，其底板(2221)为倾斜设置，且其中部与所述进水室(21)通过污水管(23)连通;
污泥积聚区(223)，所述污泥积聚区(223)位于所述沉淀区(222)的下方，其水平方向两侧壁上安装有所述污泥排放机构(4)。
3.根据权利要求2所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述传动组件(31)设置于所述上清液区(221)与沉淀区(222)之间，其包括：
传动轴(311)，所述传动轴(311)与所述处理池(2)的宽度方向平行设置，其对称设置于该处理池(2)的水平两端，该传动轴(311)的两端穿过所述处理池(2)的侧壁，并通过轴承座与所述机架(1)转动连接，且仍一该传动轴(311)通过皮带传动的方式与传动电机(312)连接;
若干链轮(313)，所述链轮(313)均套设于所述传动轴(311)上，其对称设置于所述传动轴(311)的两端;
传动链(314)，所述传动链(314)与所述处理池(2)的长度方向平行设置，其对称设置于该处理池(2)内，其两端套设于所述链轮(313)上，且其通过该链轮(313)由所述传动电机(312)带动转动。
4.根据权利要求3所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述传动链(314)包括：
内链节(3141)和外链节(3142)，所述内链节(3141)与外链节(3142)交错连接设置，且该外链节(3142)与所述复合沉淀组件(32)固定连接。
5.根据权利要求4所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述复合沉淀组件(32)沿所述传动链(314)等距设置，其包括：
第一连接座(321)，所述第一连接座(321)均对称固定设置于所述传动链(314)上;
第二连接座(322)，所述第二连接座(322)均对称固定设置于所述传动链(314)上，且该第二连接座(322)与第一连接座(321)交错设置;
安装架(323)，所述安装架(323)为框式设置，其沿传动链(314)设置，且其宽度方向的一端与所述第一连接座(321)转动连接，该安装架(323)宽度方向的另一端与所述第二连接座(322)滑动连接，且该安装架(323)的长度方向两端对称设置有限位板(3231);
若干复合沉淀板(324)，所述复合沉淀板(324)均沿所述安装架(323)的宽度方向等距设置，其两端转动设置于该安装架(323)上，且沿其长度方向等距设置有若干沉淀管(3241)。
6.根据权利要求5所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于：
所述第二连接座(322)与所述安装架(323)的连接位置处设置有弧形槽(3221)，该安装架(323)沿所述弧形槽(3221)进行滑动。
7.根据权利要求5所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于：
所述复合沉淀组件(32)由所述传动组件(31)带动旋转至沉淀区(222)时，所述复合沉淀板(324)均倾斜平铺于所述安装架(323)上,且该复合沉淀板(324)的两侧由所述限位板(3231)对其限位。
8.根据权利要求2所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述推送组件(41)包括：
推送单元(411)，所述推送单元(411)往复推送设置于所述污泥积聚区(223)内;
推送轴(412)，所述推送轴(412)的一端与所述推送单元(411)滑动套接，其另一端穿过所述污泥积聚区(223)的侧壁设置于该污泥积聚区(223)外;
线轨(413)，所述线轨(413)位于所述推送轴(412)的正下方，其上滑动设置有滑块(414);
连接件(415)，所述连接件(415)与所述滑块(414)的上端面固定连接，其相对于所述推送单元(411)与所述推送轴(412)的另一端固定连接;
推送齿条(416)，所述推送齿条(416)相对于所述推送轴(412)与所述连接件(415)的另一端固定连接;
推送电机(417)，所述推送电机(417)设置于所述推送齿条(416)的一侧，其电机轴上套设有推送齿轮(418)，且该推送齿轮(418)与所述推送齿条(416)啮合。
9.根据权利要求8所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述推送单元(411)包括：
推送板(4111)，所述推送板(4111)为方形设置，其与所述推送轴(412)套接的一侧固定连接有圆柱形的滑套(4112);
限位杆(4113)，所述限位杆(4113)分别设置于所述推送板(4111)的上下两部，其一端与所述推送板(4111)铰接，其另一端穿过所述连接滑套(4112)的侧臂与所述推送轴(412)滑动套接;
若干旋转桨叶(4114)，所述旋转桨叶均设置于所述推送板(4111)上，其两端与所述推送板(4111)转动连接。
10.根据权利要求2所述的一种斜板斜管复合沉淀污泥排放设备，其特征在于，所述排放组件(42)包括：
排放管(421)，所述排放管(421)与所述污泥积聚区(223)的侧壁连通;
排放阀门(422)，所述排放阀门(422)设置于所述排放管(421)上，其用于控制该排放管(421)的开合。
说明书
一种斜板斜管复合沉淀污泥排放设备
技术领域
本发明涉及污水处理技术领域，具体为一种斜板斜管复合沉淀污泥排放设备。
背景技术
通过物理方面的重力或机械力作用使城镇污水水质发生变化的处理过程称为污水的物理处理，物理处理可以单独使用，也可与生物处理或化学处理联合使用，与生物处理或化学处理联合使用时又可称为初级处理，污水的物理处理法去除对象主要是污水中的漂浮物和悬浮物，目前去除污水中的污泥的常规物理方法是利用斜板管沉淀，使污泥与污水分离，污泥向下沉淀聚集，污水则向上形成清水。
斜板管沉淀是指在沉淀区域内，设置许多密集的斜板管，使污水中的杂质沿斜板管进行沉淀，污水会沿斜板上升流动，分离出的污泥在重力作用下沿着斜板向下滑至池底，再集中排出，可以提高沉淀效率50～60%，在同一面积上可提高处理能力3～5倍。
但是，目前的斜板管污泥积聚区，均是将斜板管固定设置于池内，且单一使用斜板或斜管对污水进行沉淀处理，沉淀效率低，后期需要定期对斜板或斜管进行清理维护，避免污泥沉积在斜板与斜管上。
此外，专利号为CN205367840U专利中公开了一种斜管沉淀装置，包括絮凝反应区、斜管区、斜管沉淀区和清水区，虽然采用此专利技术方案可以去除污水中的大量污泥，但是其也是单一的采用斜板或斜管，沉淀效率低。
发明内容
针对以上问题，本发明提供了一种斜板斜管复合沉淀污泥排放设备，利用传动链带动复合沉淀板运转，使复合沉淀板在进入沉淀区后，既可以进行斜板沉淀，同时还能同步进行斜管沉淀，解决了斜板与斜管无法组合同步使用的技术问题，实现沉淀效率的提高;同时由于传动链的带动，使复合沉淀板始终在处理室内进行移动，避免了污泥在斜板与斜管上沉积，解决了斜板与斜管后期清理的技术问题，实现了后期免清理的技术效果。
为实现上述目的，本发明提供如下技术方案：
一种斜板斜管复合沉淀污泥排放设备，包括机架，还包括：
处理池，所述处理池固定设置于所述机架上，其包括位于上层的进水室、位于下层的处理室以及连通该进水室与处理室的污水管;
复合沉淀机构，所述复合沉淀机构设置于所述机架的上部，其位于所述处理室内，且其包括传动组件以及若干复合沉淀组件，该传动组件转动设置于所述机架上，所述复合沉淀组件均沿传动组件的运转方向等距设置，该复合沉淀组件与传动组件固定连接，且该传动组件带动所述复合沉淀组件进行旋转;
污泥排放机构，所述污泥排放机构设置于所述处理室的底部，其包括推送组件与排放组件，所述推送组件设置于所述处理室底部的一侧，所述排放组件相对于所述推送组件设置于所述处理室底部的另一侧。
作为改进，所述处理室包括：
上清液区，所述上清液区位于所述处理室的顶部，其一侧壁上开设有出水口;
沉淀区，所述沉淀区位于所述上清液区的下方，其底板为倾斜设置，且其中部与所述进水室通过污水管连通;
污泥积聚区，所述污泥积聚区位于所述沉淀区的下方，其水平方向两侧壁上安装有所述污泥排放机构。
作为改进，所述传动组件设置于所述上清液区与沉淀区之间，其包括：
传动轴，所述传动轴与所述处理池的宽度方向平行设置，其对称设置于该处理池的水平两端，该传动轴的两端穿过所述处理池的侧壁，并通过轴承座与所述机架转动连接，且仍一该传动轴通过皮带传动的方式与传动电机连接;
若干链轮，所述链轮均套设于所述传动轴上，其对称设置于所述传动轴的两端;
传动链，所述传动链与所述处理池的长度方向平行设置，其对称设置于该处理池内，其两端套设于所述链轮上，且其通过该链轮由所述传动电机带动转动。
作为改进，所述传动链包括：
内链节和外链节，所述内链节与外链节交错连接设置，且该外链节与所述复合沉淀组件固定连接。
作为改进，所述复合沉淀组件沿所述传动链等距设置，其包括：
第一连接座，所述第一连接座均对称固定设置于所述传动链上;
第二连接座，所述第二连接座均对称固定设置于所述传动链上，且该第二连接座与第一连接座交错设置;
安装架，所述安装架为框式设置，其沿传动链设置，且其宽度方向的一端与所述第一连接座转动连接，该安装架宽度方向的另一端与所述第二连接座滑动连接，且该安装架的长度方向两端对称设置有限位板;
若干复合沉淀板，所述复合沉淀板均沿所述安装架的宽度方向等距设置，其两端转动设置于该安装架上，且沿其长度方向等距设置有若干沉淀管。
作为改进，所述第二连接座与所述安装架的连接位置处设置有弧形槽，该安装架沿所述弧形槽进行滑动。
作为改进，所述复合沉淀组件由所述传动组件带动旋转至沉淀区时，所述复合沉淀板均倾斜平铺于所述安装架上,且该复合沉淀板的两侧由所述限位板对其限位。
作为改进，所述推送组件包括：
推送单元，所述推送单元往复推送设置于所述污泥积聚区内;
推送轴，所述推送轴的一端与所述推送单元滑动套接，其另一端穿过所述污泥积聚区的侧壁设置于该污泥积聚区外;
线轨，所述线轨位于所述推送轴的正下方，其上滑动设置有滑块;
连接件，所述连接件与所述滑块的上端面固定连接，其相对于所述推送单元与所述推送轴的另一端固定连接;
推送齿条，所述推送齿条相对于所述推送轴与所述连接件的另一端固定连接;
推送电机，所述推送电机设置于所述推送齿条的一侧，其电机轴上套设有推送齿轮，且该推送齿轮与所述推送齿条啮合。
作为改进，所述推送单元包括：
推送板，所述推送板为方形设置，其与所述推送轴套接的一侧固定连接有圆柱形的滑套;
限位杆，所述限位杆分别设置于所述推送板的上下两部，其一端与所述推送板铰接，其另一端穿过所述连接滑套的侧臂与所述推送轴滑动套接;
若干旋转桨叶，所述旋转桨叶均设置于所述推送板上，其两端与所述推送板转动连接。
作为改进，所述排放组件包括：
排放管，所述排放管与所述污泥积聚区的侧壁连通;
排放阀门，所述排放阀门设置于所述排放管上，其用于控制该排放管的开合。
本发明的有益效果在于：
(1)本发明利用传动链带动复合沉淀板运转，使复合沉淀板在进入沉淀区后，成倾斜排列设置，且在复合沉淀板的下方由若干沉淀管连接形成沉淀斜管，既可以进行斜板沉淀，同时还能同步进行斜管沉淀，提高了沉淀效率，同时由于传动链的带动，使复合沉淀板始终在处理室内进行移动，避免了污泥在斜板与斜管上沉积，实现了后期免清理的技术效果;
(2)本发明在设置处理池时，将进水室设置在顶部，利用水压，将污水自沉淀区由下自上输送，使污水在沉淀区内，可以同时沿由复合沉淀板组合形成的斜板与斜管向上流动，而污水中的污泥则沿斜板与斜管向下沉降，污泥的沉淀效果更好;
(3)本发明在设置沉淀区时，将沉淀区底板设置为倾斜状，且其倾斜方向与复合沉淀板的倾斜方向相反，在污泥从复合沉淀板上向下滑落沉淀时，污泥落在底板上，污水池中迎向底板向下流动，形成二次斜板沉淀效应，污水沿底板向上，而污泥则沿底板向下沉淀进入污泥积聚区，效率更高;
(4)本发明在设置沉淀区与复合斜板时，利用沉淀区内倾斜设置的复合斜板与沉淀区的底板进行配合，使复合斜板对沉淀区进行封阻，避免未进行斜板与斜管沉淀处理的污泥进入到上清液区;
(5)本发明在设置污泥排放机构时，使推送板推送污泥积聚区内污泥沿排放管输出，此时限位杆限制搅拌桨叶，使其无法旋转，在推送板完成推送回收过程中，限位杆放开限制，搅拌桨叶搅拌污泥积聚区内的污水，使其后的污泥回到推送板的前侧;
综上所述，本发明具有结构巧妙，污水处理效率高，后期免清洁维护等优点，尤其适用于污水处理技术领域。
