申请日2017.06.30
公开(公告)日2017.09.08
IPC分类号C02F9/10
摘要
本发明公开了一种含油废水处理设备，包括旋流粗滤器(1)，其特征在于：所述旋流粗滤器(1)的出水口通过连通管(2)与精滤器(3)的上部相连接，所述精滤器(3)的内腔中设有双层封闭支撑板(4)，每层封闭支撑板(4)上都设有膜精滤机构(5)，膜精滤机构(5)的中部设有能够贯通封闭支撑板(4)的过滤水管(6)，精滤器(3)的底部设有出水管(7)。本发明通过旋流粗滤器进行初步过滤后，再经过精滤器内的双层膜精滤机构进行过滤，使得出水水质稳定，该设备易于自动控制管理、操作简单、占地面积小且投资少，适宜推广使用。
权利要求书

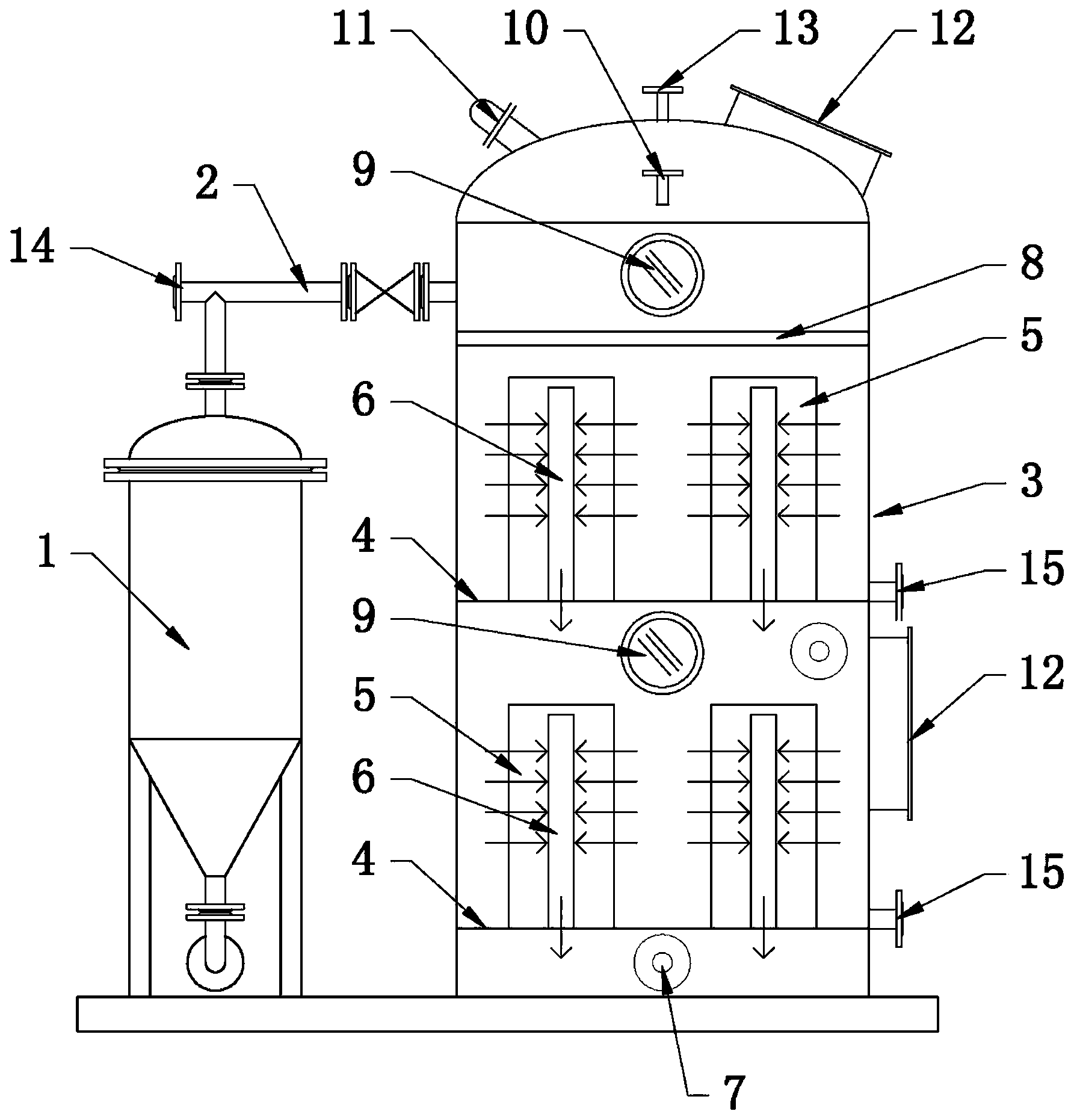

1.一种含油废水处理设备，包括旋流粗滤器(1)，其特征在于：所述旋流粗滤器(1)的出水口通过连通管(2)与精滤器(3)的上部相连接，所述精滤器(3)的内腔中设有双层封闭支撑板(4)，每层封闭支撑板(4)上都设有膜精滤机构(5)，膜精滤机构(5)的中部设有能够贯通封闭支撑板(4)的过滤水管(6)，精滤器(3)的底部设有出水管(7);含油废水经旋流粗滤器(1)过滤后进入精滤器(3)内，然后从上层的膜精滤机构(5)的外部经膜过滤后进入过滤水管(6)后流入两层封闭支撑板(4)之间再经下层的膜精滤机构(5)处理后经出水管(7)排出。
2.根据权利要求1所述的含油废水处理设备，其特征在于：上层的膜精滤机构(5)的上方设有布水板(8)，由经旋流粗滤器(1)过滤后的水经布水板(8)均匀布水后进入上层的膜精滤机构(5)所处的区域内。
3.根据权利要求2所述的含油废水处理设备，其特征在于：所述布水板(8)上侧的精滤器(3)侧壁上和上层的封闭支撑板(4)下侧的精滤器(3)侧壁上皆设有视镜(9)。
4.根据权利要求3所述的含油废水处理设备，其特征在于：所述精滤器(3)的顶部边缘处设有排油口(10)，且该排油口(10)位于上方的视镜(9)的上侧。
5.根据权利要求4所述的含油废水处理设备，其特征在于：下方视镜(9)的旁侧亦设有与下层的膜精滤机构(5)对应的排油口(10)。
6.根据权利要求1所述的含油废水处理设备，其特征在于：所述精滤器(3)的顶部均匀分布有电加热器(11)，且多个电加热器(11)之间并联设置。
7.根据权利要求6所述的含油废水处理设备，其特征在于：所述精滤器(3)的顶部设有人孔(12)且该人孔(12)位于两电加热器(11)之间;下层的膜精滤机构(5)对应的精滤器(3)的侧壁上亦设有一人孔(12)。
8.根据权利要求1或7所述的含油废水处理设备，其特征在于：所述精滤器(3)的顶部中心设有预留接口(13)。
9.根据权利要求1或7所述的含油废水处理设备，其特征在于：上层的封闭支撑板(4)上侧的精滤器(3)侧壁上和下层的封闭支撑板(4)上侧的精滤器(3)侧壁上皆设有排污口(15)。
10.根据权利要求1所述的含油废水处理设备，其特征在于：所述的连通管(2)与反冲洗水管(14)相连通。
说明书
一种含油废水处理设备
技术领域
本发明涉及水处理技术领域，具体地说是一种动力消耗低、操作运行稳定、投资小且效率高的含油废水处理设备。
背景技术
现有的含油废水处理设备由于更多的寻求某一方面的效率，从而忽视其它方面的需求，不能做到诸多功能集于一体对含油废水进行处理，而需要多种设备的配合对含油废水进行处理，从而使得整套设备具有了投资高、占地面积大、生产效率低等诸多限制，难以提高含油废水处理效率。
发明内容
本发明的目的是针对现有技术存在的问题，提供一种动力消耗低、操作运行稳定、投资小且效率高的含油废水处理设备。
本发明的目的是通过以下技术方案解决的：
一种含油废水处理设备，包括旋流粗滤器，其特征在于：所述旋流粗滤器的出水口通过连通管与精滤器的上部相连接，所述精滤器的内腔中设有双层封闭支撑板，每层封闭支撑板上都设有膜精滤机构，膜精滤机构的中部设有能够贯通封闭支撑板的过滤水管，精滤器的底部设有出水管;含油废水经旋流粗滤器过滤后进入精滤器内，然后从上层的膜精滤机构的外部经膜过滤后进入过滤水管后流入两层封闭支撑板之间再经下层的膜精滤机构处理后经出水管排出。
上层的膜精滤机构的上方设有布水板，由经旋流粗滤器过滤后的水经布水板均匀布水后进入上层的膜精滤机构所处的区域内。
所述布水板上侧的精滤器侧壁上和上层的封闭支撑板下侧的精滤器侧壁上皆设有视镜。
所述精滤器的顶部边缘处设有排油口，且该排油口位于上方的视镜的上侧。
下方视镜的旁侧亦设有与下层的膜精滤机构对应的排油口。
所述精滤器的顶部均匀分布有电加热器，且多个电加热器之间并联设置。
所述精滤器的顶部设有人孔且该人孔位于两电加热器之间;下层的膜精滤机构对应的精滤器的侧壁上亦设有一人孔。
所述精滤器的顶部中心设有预留接口。
上层的封闭支撑板上侧的精滤器侧壁上和下层的封闭支撑板上侧的精滤器侧壁上皆设有排污口。
所述的连通管与反冲洗水管相连通。
本发明相比现有技术有如下优点：
本发明通过旋流粗滤器进行初步过滤后，再经过精滤器内的双层膜精滤机构进行过滤，使得出水水质稳定，该设备易于自动控制管理、操作简单、占地面积小且投资少，适宜推广使用。
