申请日2017.07.11
公开(公告)日2017.10.24
IPC分类号C02F1/00; C02F103/28
摘要
本发明属于环保领域，具体的说是一种造纸厂污水处理用格栅机，包括一号支撑板、二号支撑板、一号电机、二号电机、一号传动轴、二号传动轴、一号链轮、二号链轮、一号链条、二号链条、连杆机构、一号移动杆、二号移动杆、固定板、收集箱、支架、校准模块和控制器;通过一号支撑板、二号支撑板、收集箱和连杆机构的相互配合使本装置适用于不同宽度的水渠，提高本装置的应用范围;连杆机构中设有的拉簧使相邻两个连杆之间的间距相对稳定，避免清除物从相邻两个连杆之间掉落，同时拉簧会使连杆和耙齿振动，使残留在连杆和耙齿上的清除物脱落，提高了连杆和耙齿的使用寿命;在校准模块的作用下，连杆机构运动平稳，从而使本装置运行更加稳定。
权利要求书

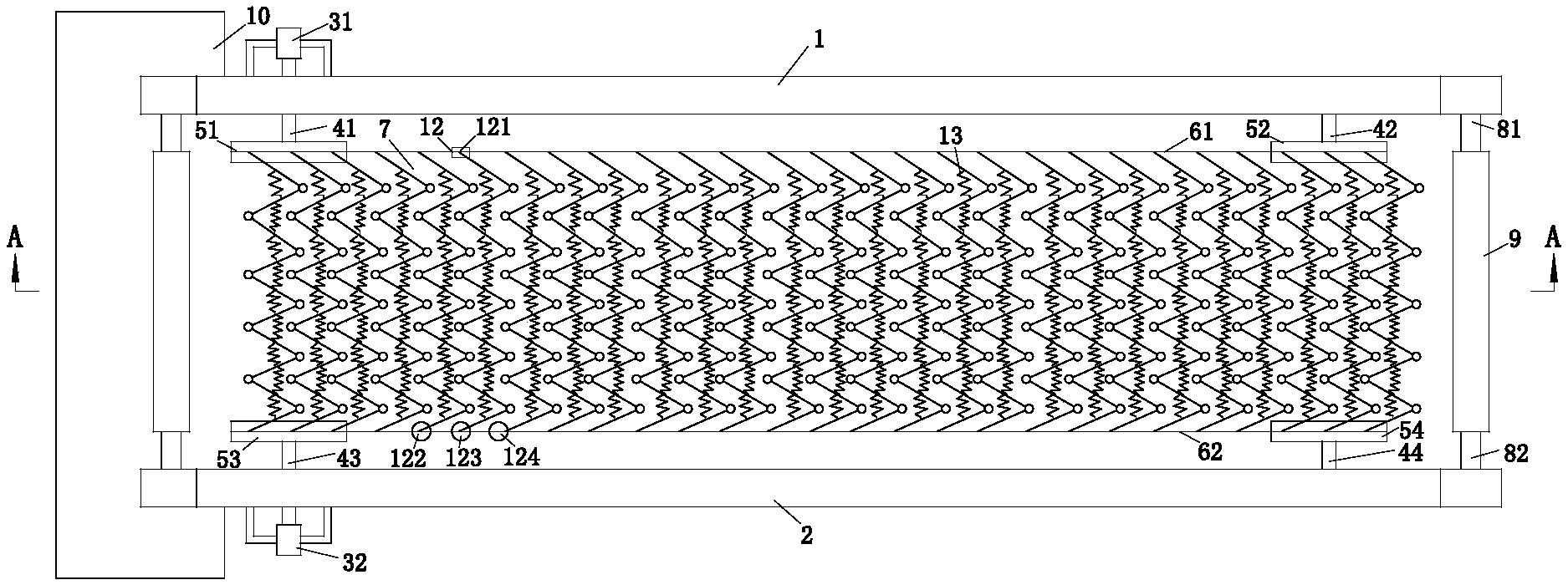

1.一种造纸厂污水处理用格栅机，其特征在于：包括一号支撑板(1)、二号支撑板(2)、一号电机(31)、二号电机(32)、一号传动轴(41)、二号传动轴(42)、三号传动轴(43)、四号传动轴(44)、一号链轮(51)、二号链轮(52)、三号链轮(53)、四号链轮(54)、一号链条(61)、二号链条(62)、连杆机构(7)、一号移动杆(81)、二号移动杆(82)、固定板(9)、收集箱(10)、支架(11)、校准模块(12)和控制器，所述一号传动轴(41)通过轴承与一号支撑板(1)的左端相连，一号传动轴(41)的上端通过联轴器与一号电机(31)相连，一号电机(31)固定在一号支撑板(1)上，一号传动轴(41)的下端与一号链轮(51)过盈连接;所述二号传动轴(42)的上端通过联轴器与一号支撑板(1)的右端相连，二号传动轴(42)的下端与二号链轮(52)过盈连接，二号链轮(52)通过一号链条(61)与一号链轮(51)相连接;所述二号支撑板(2)位于一号支撑板(1)的下方;所述固定板(9)位于一号支撑板(1)和二号支撑板(2)之间，固定板(9)上设有凹槽，二号移动杆(82)的上端可移动的安装在固定板(9)的下端凹槽中，二号移动杆(82)的下端固定在二号支撑板(2)上，一号移动杆(81)的下端可移动的安装在固定板(9)上端的凹槽中，一号移动杆(82)的上端固定在一号支撑板(1)上;所述三号传动轴(43)通过轴承与二号支撑板(2)的左端相连，三号传动轴(43)的下端通过联轴器二号电机(32)相连，二号电机(32)固定在二号支撑板(2)上，三号传动轴(43)的上端与三号链轮(53)过盈连接;所述四号传动轴(44)的下端通过联轴器固定在二号支撑板(2)的右端，四号传动轴(44)的上端与四号链轮(54)过盈连接，四号链轮(54)通过二号链条(62)与三号链轮(53)相连;所述连杆机构(7)由多个设有耙齿的连杆组成且相邻两个连杆铰接，连杆机构(7)的上端固定在一号链条(61)上，连杆机构(7)的下端固连在二号链条(62)上，且连杆机构(7)可在一号链条(61)与二号链条(62)之间收缩或伸长;所述校准模块(12)用于调节一号链条(61)和二号链条(62)的运动状态并使一号链条(61)和二号链条(62)同步运动;所述收集箱(10)位于一号支撑板(1)的左下方;所述一号支撑板(1)和二号支撑板(2)的下端设有支架(11)。
2.根据权要求1所述的一种造纸厂污水处理用格栅机，其特征在于：所述校准模块(12)包括激光发射源(121)、一号激光接收器(122)、二号激光接收器(123)和三号激光接收器(124)，激光发射源(121)安装在一号链条(61)上，一号激光接收器(122)、二号激光接收器(123)和三号激光接收器(123)安放在二号链条(62)上，且激光发射源(121)与一号激光接收器(122)、二号激光接收器(123)和三号激光接收模块(124)处于同一水平面上。
3.根据权利要求1所述的一种造纸厂污水处理用格栅机，其特征在于：所述收集箱(10)包括固定仓(101)和移动仓(102)，所述固定仓(101)上设有凹槽，移动仓(102)可移动的安装在固定仓(101)的凹槽中。
4.根据权利要求1所述的一种造纸厂污水处理用格栅机，其特征在于：所述连杆机构(7)中相邻两个连杆之间设有拉簧(13)。
5.根据权利要求4所述的一种造纸厂污水处理用格栅机，其特征在于：所述拉簧(13)为腰鼓形弹簧。
6.根据权利要求1所述的一种造纸厂污水处理用格栅机，其特征在于：所述拉簧(13)与连杆无缝隙连接。
说明书
一种造纸厂污水处理用格栅机
技术领域
本发明属于环保领域，具体的说是一种造纸厂污水处理用格栅机。
背景技术
目前，我国共有制浆造纸企业3600多家，涉及轻工、林业和农业等领域。但制浆造纸业存在着资源消耗高，污染严重等问题;若不对造纸厂污水进行及时处理，造纸厂污水将对周围环境造成严重污染。纸废水主要来自造纸工业生产中的制浆和抄纸两个生产过程。制浆是把植物原料中的纤维分离出来，制成浆料，再经漂白，这个过程会产生大量的造纸废水;抄纸是把浆料稀释、成型、压榨、烘干，制成纸张，这个过程也容易产生造纸废水。造纸厂污水中污染物主要含有可沉降悬浮物、不可沉降悬浮物、易生物降解有机物(包括低分子量的半纤维素、甲醇、乙酸、甲酸、糖类等)、难生物降解有机物、毒性物质(黑液中含有的松香酸和不饱和脂肪酸等)等。
鉴于此，本发明所述的一种造纸厂污水处理用格栅机，其能够克服上述缺陷，便于推广和使用，其具体有益效果如下：
1.本发明所述的一种造纸厂污水处理用格栅机，调节一号移动杆和二号移动杆来调节一号支撑板与二号支撑板之间的间距，连杆机构中相邻连杆间的距离会相应的增大或减小，同时，根据一号支撑板与二号支撑板的间距相应的调节移动仓使收集箱的容积增大或减小，这样通过各个机构的相互配合使本装置适用于不同宽度的水渠，提高本装置的应用范围。
2.本发明所述的一种造纸厂污水处理用格栅机，校准模块通过调节一号电机和二号电机的转速使一号链条与二号链条同步运动，进而使连杆机构运动平稳，从而使本装置运行更加稳定。
3.本发明所述的一种造纸厂污水处理用格栅机，连杆机构中相邻两个连杆之间设有拉簧，在拉簧的作用下使相邻两个连杆之间的间距保持相对稳定，这样避免了因相邻两个连杆之间的间距过大而导致清除物从相连两个连杆之间掉落，从而提高了清理效果;在连杆机构将清除物输送到收集箱中时，拉簧会使连杆和耙齿发生振动，残留在连杆和耙齿上的清除物会自动脱落，从而避免了残留的清除物缠绕连杆和耙齿，提高了连杆和耙齿的使用寿命。
发明内容
本发明所要解决的技术问题是：本发明主要用于对造纸厂中含有长纤维的污水进行初级清理，本发明提出了一种造纸厂污水处理用格栅机，通过一号支撑板、二号支撑板、收集箱和连杆机构的相互配合使本装置适用于不同宽度的水渠，提高本装置的应用范围;连杆机构中设有的拉簧使相邻两个连杆之间的间距相对稳定，避免清除物从相邻两个连杆之间掉落，同时拉簧会使连杆和耙齿振动，使残留在连杆和耙齿上的清除物脱落，提高了连杆和耙齿的使用寿命;在校准模块的作用下，连杆机构运动平稳，从而使本装置运行更加稳定。
本发明解决其技术问题所采用的技术方案是：一种造纸厂污水处理用格栅机，包括一号支撑板、二号支撑板、一号电机、二号电机、一号传动轴、二号传动轴、三号传动轴、四号传动轴、一号链轮、二号链轮、三号链轮、四号链轮、一号链条、二号链条、连杆机构、一号移动杆、二号移动杆、固定板、收集箱、支架、校准模块和控制器，所述一号传动轴通过轴承与一号支撑板的左端相连，一号传动轴的上端通过联轴器与一号电机相连，一号电机固定在一号支撑板上，一号传动轴的下端与一号链轮过盈连接;所述二号传动轴的上端通过联轴器与一号支撑板的右端相连，二号传动轴的下端与二号链轮过盈连接，二号链轮通过一号链条与一号链轮相连接;所述二号支撑板位于一号支撑板的下方;所述固定板位于一号支撑板和二号支撑板之间，固定板上设有凹槽，二号移动杆的上端可移动的安装在固定板的下端凹槽中，二号移动杆的下端固定在二号支撑板上，一号移动杆的下端可移动的安装在固定板上端的凹槽中，一号移动杆的上端固定在一号支撑板上;所述三号传动轴通过轴承与二号支撑板的左端相连，三号传动轴的下端通过联轴器二号电机相连，二号电机固定在二号支撑板上，三号传动轴的上端与三号链轮过盈连接;所述四号传动轴的下端通过联轴器固定在二号支撑板的右端，四号传动轴的上端与四号链轮过盈连接，四号链轮通过二号链条与三号链轮相连;所述连杆机构由多个设有耙齿的连杆组成且相邻两个连杆铰接，连杆机构的上端固定在一号链条上，连杆机构的下端固连在二号链条上，且连杆机构可在一号链条与二号链条之间收缩或伸长;所述校准模块用于调节一号链条和二号链条的运动状态并使一号链条和二号链条同步运动;所述收集箱位于一号支撑板的左下方;所述一号支撑板和二号支撑板的下端设有支架;其中，所述连杆机构中相邻两个连杆之间设有拉簧，拉簧与连杆无缝隙连接，且拉簧为腰鼓形弹簧;工作时，在拉簧的作用下相邻两个连杆之间的间距将保持相对稳定，避免了因相邻两个连杆间距过大而导致清除物从相邻两个连杆之间掉落，从而提高了清除效果，同时，在将清除物输送到收集箱中时，在拉簧的作用下，连杆和耙齿会产生振动，使残留在连杆和耙齿上的清除物脱落，这样能避免残留的清除物对连杆和耙齿进行缠绕并且影响连杆和耙齿正常工作，从而提高了连杆和耙齿的使用寿命;所述收集箱包括固定仓和移动仓，固定仓上设有凹槽，移动仓可移动的安装在固定仓的凹槽中;工作时，由于一号支撑板与二号支撑板之间的间距会根据水渠的宽度增大或减小，固定在一号支撑板与二号支撑板上的连杆机构中相邻连杆间的距离会增大或减小，通过拉动移动仓使收集箱的容积增大或减小来配合连杆机构工作;所述校准模块包括激光发射源、一号激光接收器、二号激光接收器和三号激光接收器，激光发射源安装在一号链条上，一号激光接收器、二号激光接收器和三号激光接收器安放在二号链条上，且激光发射源与一号激光接收器、二号激光接收器和三号激光接收器处于同一水平面上;在本装置运行的过程中，一号链条上的激光发射源一直发出激光束，二号链条上的一号激光接收器、二号激光接收器和三号激光接收器若接收到激光发射源发出的激光并将相应的信号传送到控制器，若控制器接收到二号激光接收模块，此时一号链条与而二号链条是同步运动的，固定在一号链条和二号链条上的连杆机构将平稳运动，若控制器接收到一号激光接收模块的信号，这时一号链条与二号链条运动不同步，固定在一号链条和二号链条上的连杆机构中的连杆将会受到挤压且运动不平稳，控制器将通过减小一号电机转速或增加二号电机转速使连杆机构恢复到正常运动状态，待控制器接收到二号激光接收模块，本装置将保持此运行状态运动，若控制器接收到三号激光接收模块的信号，这时这时一号链条与二号链条运动不同步，固定在一号链条和二号链条上的连杆机构中的连杆将会受到挤压且运动不平稳，控制器通过增大一号电机的转速或减小二号电机的转速使连杆机构恢复到正常运动状态，待控制器接收到二号激光接收模块的信号，本装置将保持此运行状态运动;这样通过不断的调节一号电机与二号电机的转速大小来使一号链条与二号链条同步运动，进而使固定在一号链条与二号链条上的连杆机构运动平稳，从而提高了本装置对污水处理的效果。
工作时，首先将本装置放置在预定位置并确定水渠的宽度，再根据水渠的宽度来调节一号支撑板与二号支撑板之间的间距，固定在一号支撑板与二号支撑板上的连杆机构中相邻连杆之间的距离会增大或减小，同时通过调节移动仓来调节收集箱容积的大小来配合使用;然后打开电源，一号电机启动并通过一号传动轴带动一号链轮转动，一号链轮通过一号链条带动，同时二号电机启动并通过三号传动轴带动三号链轮转动，三号链轮通过二号链条带动四号链轮转动，由于一号链轮与三号链轮为同一种链轮，二号链轮与四号链轮为同一种链轮，从而一号链条与二号链条的运动状态是一致的;由于连杆机构的一端固定在一号链条上，连杆机构的另一端固定在二号链条上，从而连杆机构随着一号链条和二号链条运动，在连杆机构的连杆上设有耙齿，运动的连杆机构将污水中的清除物从水中带出并且将带出的清除物输送到收集箱中，从而实现对污水的处理;在本装置运行的过程中，一号链条上的激光发射源一直发出激光束，二号链条上的一号激光接收器、二号激光接收器和三号激光接收器若接收到激光发射源发出的激光并将相应的信号传送到控制器，若控制器接收到二号激光接收模块，此时一号链条与而二号链条是同步运动的，固定在一号链条和二号链条上的连杆机构将平稳运动，若控制器接收到一号激光接收模块的信号，这时一号链条与二号链条运动不同步，固定在一号链条和二号链条上的连杆机构中的连杆将会受到挤压且运动不平稳，控制器将通过减小一号电机转速或增加二号电机转速使连杆机构恢复到正常运动状态，待控制器接收到二号激光接收模块，本装置将保持此运行状态运动，若控制器接收到三号激光接收模块的信号，这时这时一号链条与二号链条运动不同步，固定在一号链条和二号链条上的连杆机构中的连杆将会受到挤压且运动不平稳，控制器通过增大一号电机的转速或减小二号电机的转速使连杆机构恢复到正常运动状态，待控制器接收到二号激光接收模块的信号，本装置将保持此运行状态运动;这样通过不断的调节一号电机与二号电机的转速大小来使一号链条与二号链条同步运动，进而使固定在一号链条与二号链条上的连杆机构运动平稳，从而提高了本装置对污水处理的效果。
本发明的有益效果是：
1.本发明所述的一种造纸厂污水处理用格栅机，调节一号移动杆和二号移动杆来调节一号支撑板与二号支撑板之间的间距，连杆机构中相邻连杆间的距离会相应的增大或减小，同时，根据一号支撑板与二号支撑板的间距相应的调节移动仓使收集箱的容积增大或减小，这样通过各个机构的相互配合使本装置适用于不同宽度的水渠，提高本装置的应用范围。
2.本发明所述的一种造纸厂污水处理用格栅机，校准模块通过调节一号电机和二号电机的转速使一号链条与二号链条同步运动，进而使连杆机构运动平稳，从而使本装置运行更加稳定。
3.本发明所述的一种造纸厂污水处理用格栅机，连杆机构中相邻两个连杆之间设有拉簧，在拉簧的作用下使相邻两个连杆之间的间距保持相对稳定，这样避免了因相邻两个连杆之间的间距过大而导致清除物从相连两个连杆之间掉落，从而提高了清理效果;在连杆机构将清除物输送到收集箱中时，拉簧会使连杆和耙齿发生振动，残留在连杆和耙齿上的清除物会自动脱落，从而避免了残留的清除物缠绕连杆和耙齿，提高了连杆和耙齿的使用寿命。
