申请日2017.06.16
公开(公告)日2017.08.15
IPC分类号C02F9/14; C02F101/20; C02F101/22
摘要
本发明提供一种处理含有六价铬及铅离子废水的方法及装置，方法及装置的特点是，由三个部分组成：对含铬废水的物理化学处理;对含铅废水的物理化学处理;对两者处理后的共同废水的生化处理。它的效果在于：1、处理成本大为降低，有较大的经济价值;2、处理效果好，经处理后的废水都满足地表水标准;3、节省了能源和水资源，创造了社会效益。

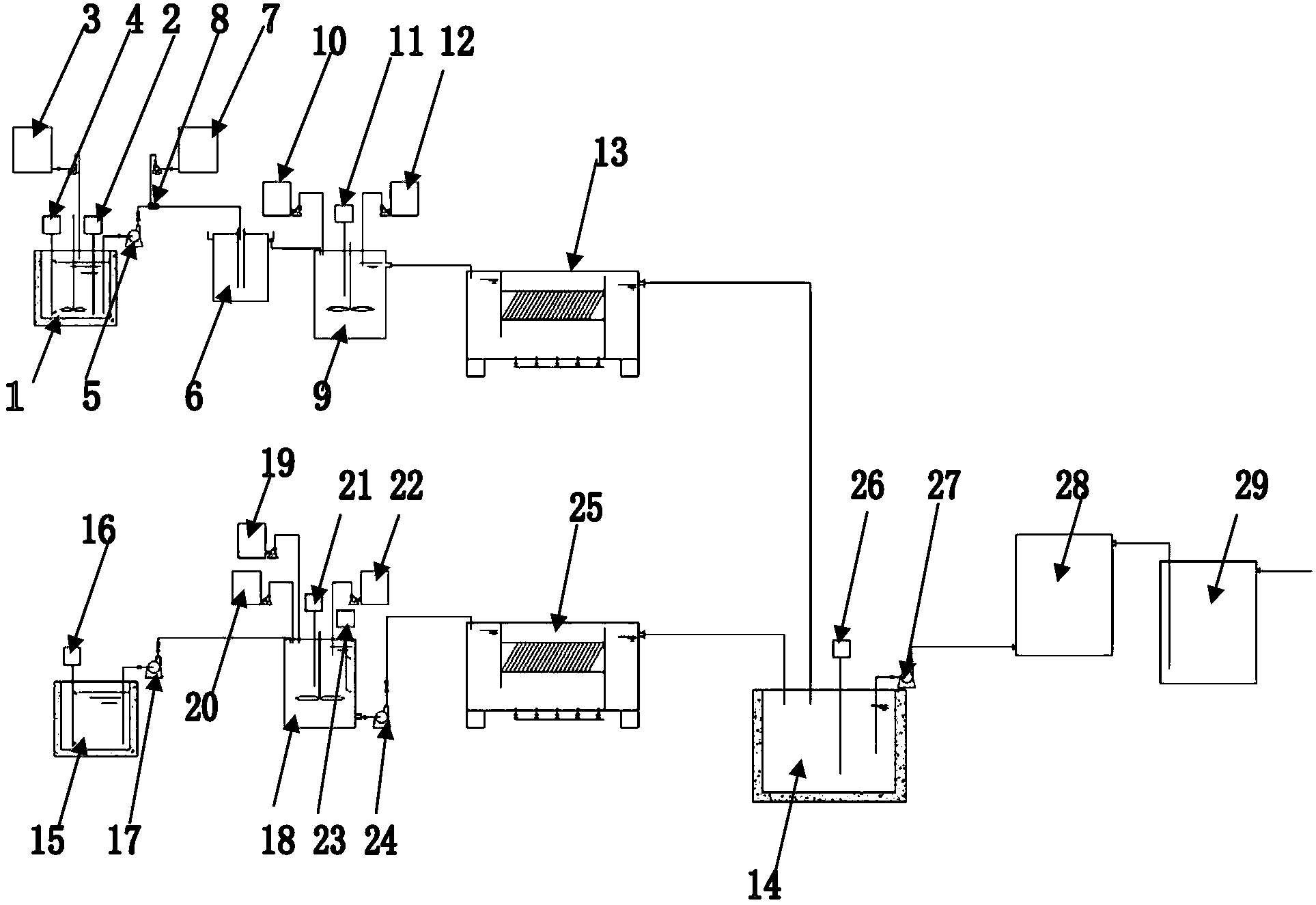

摘要附图
权利要求书
1.一种处理含有六价铬及铅离子废水的方法，其特征在于，它由三个部分组成：对含铬废水的物理化学处理;对含铅废水的物理化学处理;对两者处理后的共同废水的生化处理;具体步骤如下：
一、将含铬废水输入含铬废水集水池，在含铬废水集水池中设有加酸器、pH控制器、液位控制器，pH控制器通过加酸器将含铬废水集水池中的废水pH值控制在3～5内;
二、含铬废水达到设定液位时，即由液位控制器启动提升泵将含铬废水输送到还原反应器;
三、在还原剂器中，由加药混合器以每吨含铬废水加0.1～3kg的比例加入还原剂与含铬废水混合，在还原反应器中反应1小时后，含铬废水进入到絮凝化学反应器中，再通过加絮凝剂器以每吨含铬废水加50～500g聚氯化铝絮凝剂的比例加入到絮凝化学反应器中进行絮凝反应30分钟后，再以每吨含铬废水加10～500g聚丙烯酰胺絮凝剂的比例加入到絮凝化学反应器中进行絮凝反应30分钟后，pH控制器通过加碱器投加液碱中和含铬废水酸度使其pH值=6.8～8;
四、含铬废水在絮凝化学反应器中搅拌反应30分钟后，流入沉降器进行固液分离30分钟～1小时，处理好的含铬废水进入废水生化收集池待处理;
五、含铅废水进入含铅废水集水池，达到设定液位时由提升泵输送到化学反应器中，由加络合剂器以每吨含铅废水加5～45公斤MO络合剂的比例加入到化学反应器中，反应1小时后，由加絮凝剂器以每吨废水加10g～100g聚丙烯酰胺絮凝剂的比例加入到化学反应器中反应30分钟后，在pH控制器的控制下由加碱器加入液碱中和含铅废水酸度，使pH值=7.5～8.5，然后含铅废水被输入沉降器进行固液分离30分钟～1小时，后进入废水生化收集池待处理;
六、含铬、含铅废水在生化收集池达到设定液位后，由提升泵输送到厌氧生化反应器进行反应，反应器中的厌氧菌为硫酸还原菌，硫酸还原菌与废水中的Pb、Cr金属离子反应、结合变成不可溶的金属硫化物而沉淀，废水的pH值=7;
七、废水进入厌氧生化反应器的同时将置换等体积的厌氧反应后的废水进入到好氧生化反应器中进行好氧生化反应，废水在好氧生化反应器中，未被反应的重金属会被硫细菌所吸附产生沉淀;
八、经处理后的废水，其铅、铬重金属指标满足饮用水标准或地表水标准。
2.一种处理含有六价铬及铅离子废水的装置，其特征在于，它由三个部分组成：对含铬废水的物理化学处理装置;对含铅废水的物理化学处理装置;对两者处理后的共同废水的生化处理装置;它们的具体连接是：含铬废水集水池中设有pH控制器、加酸器、液位控制器;提升泵一端插在铬废水集水池中，另一端插在还原反应器中;加还原剂器通过加药混合器与提升泵的输出管连接;絮凝化学反应器中设有加絮凝剂器、pH控制器、加碱器;絮凝化学反应器与沉降器联通;沉降器与废水生化收集池联通;含铅废水集水池中设有液位控制器;提升泵一端插在含铅废水集水池中，另一端与化学反应器联通;化学反应器中设有加络合剂器、加絮凝剂器、pH控制器、加碱器、液位控制器;提升泵一端与化学反应器联通，另一端与沉降器联通;沉降器与废水生化收集池联通;废水生化收集池中设有液位控制器，提升泵一端插在废水生化收集池中，另一端与厌氧生化反应器联通，厌氧生化反应器与好氧生化反应器联通。
说明书
处理含有六价铬及铅离子废水的方法及装置
技术领域：本发明涉及一种工业废水的处理方法及装置，特别是一种处理含有六价铬及铅离子废水的方法及装置。
背景技术：在制造雷管、枪弹等产品的火工行业，由于对金属零件要进行化学表面处理及生产含铅起爆药，在所产生的废水中含有六价铬及铅离子;这些废水若要排放到环境中去，由于环保要求的提高，必须去除上述废水中的重金属并达到“零排放”标准;即如果工厂所用的是地表水，那么处理后向外排放时重金属浓度需满足地表水标准;如果工厂所用的是生活饮用水(自来水)，那么处理后向外排放时重金属浓度需满足饮用水(自来水)标准。由于地表水及生活饮用水中重金属标准浓度规定极低，常规的物理化学法处理含铬、含铅废水均不能达到要求;但为了满足环保对排放废水的要求，一些极端做法是在经过常规的物理化学法处理后，再将废水完全蒸发掉，但这种方法所带来的是生产成本的大幅提高，影响企业的竞争力。
发明内容：本发明的目的在于，针对现有火工企业在处理含有六价铬及铅离子废水时所存在的不足，而提供一种处理含有六价铬及铅离子废水的方法及装置，它具有处理成本低，处理效果好，处理后排放出去水中的重金属浓度可满足生活饮用水标准。
通过下述技术方案可实现本发明的目的，一种处理含有六价铬及铅离子废水的方法，其特征在于，它由三个部分组成：对含铬废水的物理化学处理;对含铅废水的物理化学处理;对两者处理后的共同废水的生化处理;具体步骤如下：
一、将含铬废水输入含铬废水集水池，在含铬废水集水池中设有加酸器、pH控制器、液位控制器，pH控制器通过加酸器将含铬废水集水池中的废水pH值控制在3～5内;
二、含铬废水达到设定液位时，即由液位控制器启动提升泵将含铬废水输送到还原反应器;
三、在还原剂器中，由加药混合器以每吨含铬废水加0.1～3kg的比例加入还原剂与含铬废水混合，在还原反应器中反应1小时后，含铬废水进入到絮凝化学反应器中，再通过加絮凝剂器以每吨含铬废水加50～500g聚氯化铝絮凝剂的比例加入到絮凝化学反应器中进行絮凝反应30分钟后，再以每吨含铬废水加10～500g聚丙烯酰胺絮凝剂的比例加入到絮凝化学反应器中进行絮凝反应30分钟后，pH控制器通过加碱器投加液碱中和含铬废水酸度使其pH值=6.8～8;
四、含铬废水在絮凝化学反应器中搅拌反应30分钟后，流入沉降器进行固液分离30分钟～1小时，处理好的含铬废水进入废水生化收集池待处理;
五、含铅废水进入含铅废水集水池，达到设定液位时由提升泵输送到化学反应器中，由加络合剂器以每吨含铅废水加5～45公斤MO络合剂的比例加入到化学反应器中，反应1小时后，由加絮凝剂器以每吨废水加10g～100g聚丙烯酰胺絮凝剂的比例加入到化学反应器中反应30分钟后，在pH控制器的控制下由加碱器加入液碱中和含铅废水酸度，使pH值=7.5～8.5，然后含铅废水被输入沉降器进行固液分离30分钟～1小时，后进入废水生化收集池待处理;
六、含铬、含铅废水在生化收集池达到设定液位后，由提升泵输送到厌氧生化反应器进行反应，反应器中的厌氧菌为硫酸还原菌，硫酸还原菌与废水中的Pb、Cr金属离子反应、结合变成不可溶的金属硫化物而沉淀，废水的pH值=7;
七、废水进入厌氧生化反应器的同时将置换等体积的厌氧反应后的废水进入到好氧生化反应器中进行好氧生化反应，废水在好氧生化反应器中，未被反应的重金属会被硫细菌所吸附产生沉淀;
八、经处理后的废水，其铅、铬重金属指标满足饮用水标准或地表水标准。
一种处理含有六价铬及铅离子废水的装置，其特征在于，它由三个部分组成：对含铬废水的物理化学处理装置;对含铅废水的物理化学处理装置;对两者处理后的共同废水的生化处理装置;它们的具体连接是：含铬废水集水池中设有pH控制器、加酸器、液位控制器;提升泵一端插在铬废水集水池中，另一端插在还原反应器中;加还原剂器通过加药混合器与提升泵的输出管连接;絮凝化学反应器中设有加絮凝剂器、pH控制器、加碱器;絮凝化学反应器与沉降器联通;沉降器与废水生化收集池联通;含铅废水集水池中设有液位控制器;提升泵一端插在含铅废水集水池中，另一端与化学反应器联通;化学反应器中设有加络合剂器、加絮凝剂器、pH控制器、加碱器、液位控制器;提升泵一端与化学反应器联通，另一端与沉降器联通;沉降器与废水生化收集池联通;废水生化收集池中设有液位控制器，提升泵一端插在废水生化收集池中，另一端与厌氧生化反应器联通，厌氧生化反应器与好氧生化反应器联通。
本发明的效果在于：1、处理成本大为降低，以本企业一年排放2000吨废水计算，现有技术在经常规物理化学法处理后，再将废水完全蒸发掉的这个蒸发阶段所耗的成本为17万，而采用本方法仅需3万元，可节省近六分之五的成本，若是在社会中扩大应用，则会产生更大的经济价值;2、处理效果好，这在于，本方法在处理过程中加入了络合沉降剂MO和絮凝剂，络合沉降剂MO与废水中的铅离子同步反应，生成不可溶的金属硫化络合沉降物，在絮凝剂的进一步作用下沉降分离充分，经处理后的废水都满足地表水标准;3、节省了能源和水资源，创造了社会效益。
