申请日2017.06.07
公开(公告)日2017.08.18
IPC分类号B08B1/00
摘要
本发明涉及一种耙齿清理装置，尤其涉及一种污水格栅机用耙齿清理装置。本发明要解决的技术问题是提供一种效率高、劳动强度小、清理时能够保证卫生的污水格栅机耙齿清理装置。为了解决上述技术问题，本发明提供了这样一种污水格栅机用耙齿清理装置，包括有L型支架等;污水格栅机的顶端设置有L型支架，L型支架的内侧上部设置有驱动装置，L型支架的内侧下部设置有清洗装置，L型支架的顶部安装有喷洒装置。本发明对耙齿上的油污进行清理时，达到了清理效率高、劳动强度小、清理时能够保证卫生的效果。
权利要求书

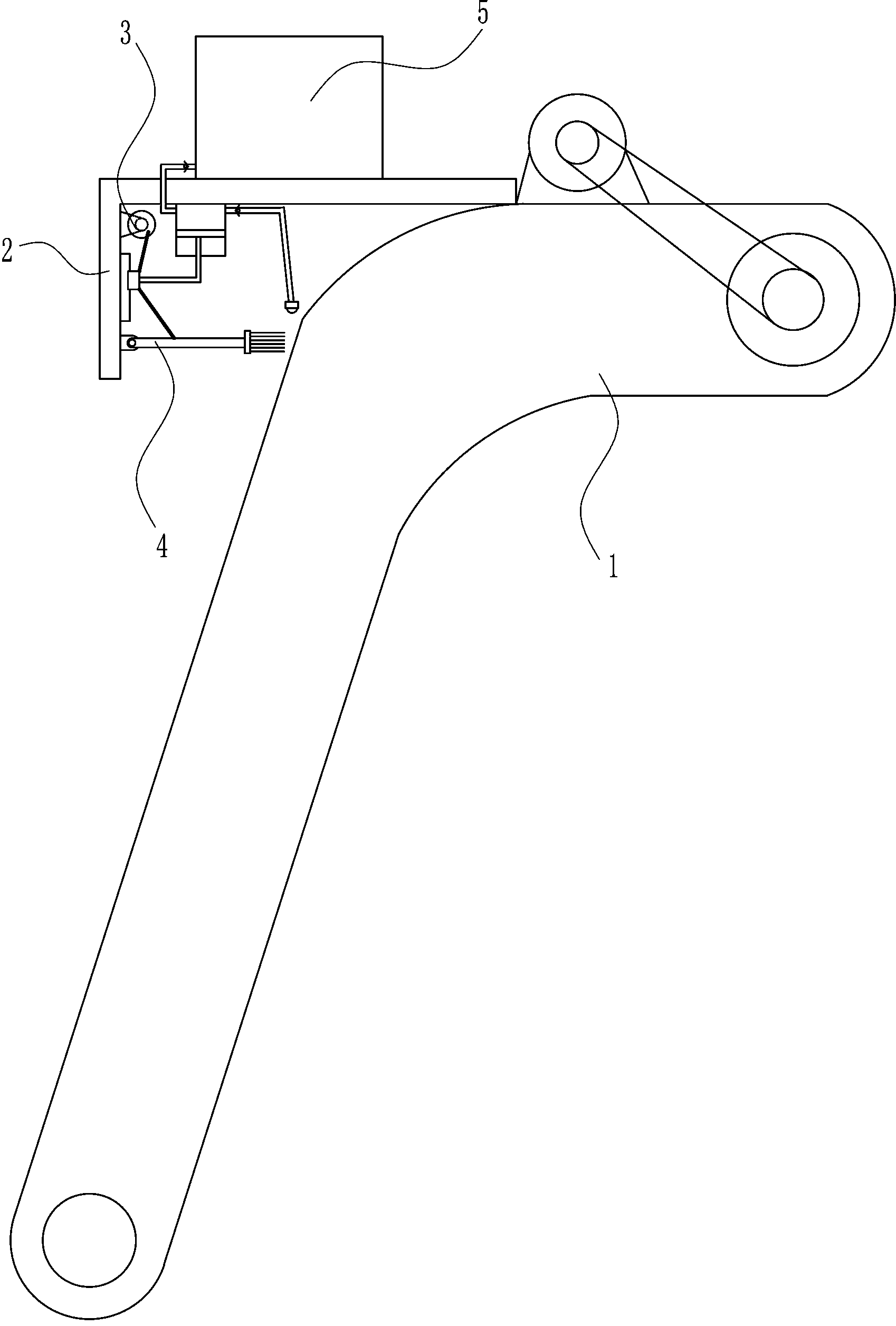

1.一种污水格栅机用耙齿清理装置，其特征在于，包括有L型支架(2)、驱动装置(3)、清洗装置(4)和喷洒装置(5)，污水格栅机(1)的顶端设置有L型支架(2)，L型支架(2)的内侧上部设置有驱动装置(3)，L型支架(2)的内侧下部设置有清洗装置(4)，L型支架(2)的顶部安装有喷洒装置(5)。
2.根据权利要求1所述的一种污水格栅机用耙齿清理装置，其特征在于，驱动装置(3)包括有驱动电机(31)、滑轨(32)、滑块(33)、圆盘(34)和第一连杆(35)，驱动电机(31)通过螺栓的连接方式与L型支架(2)连接，驱动电机(31)的输出轴通过联轴器连接有圆盘(34)，滑轨(32)设置在驱动电机(31)的下方，滑轨(32)通过螺栓连接的方式与L型支架(2)连接，滑轨(32)上设有滑块(33)，滑轨(32)与滑块(33)滑动配合，滑块(33)与圆盘(34)之间连接有第一连杆(35)，第一连杆(35)的一端与圆盘(34)的偏心位置铰接连接，第一连杆(35)的另一端与滑块(33)顶部铰接连接。
3.根据权利要求2所述的一种污水格栅机用耙齿清理装置，其特征在于，清洗装置(4)包括有摆动座(41)、摆动杆(42)、第二连杆(43)和钢刷(44)，L型支架(2)的底部连接有摆动座(41)，摆动座(41)上铰接连接有摆动杆(42)，摆动杆(42)的另一端设置有钢刷(44)，滑块(33)的底部铰接连接有第二连杆(43)，第二连杆(43)的另一端与摆动杆(42)的中部铰接连接。
4.根据权利要求3所述的一种污水格栅机用耙齿清理装置，其特征在于，喷洒装置(5)包括有清洗剂箱体(51)、缸体(52)、第一出液管(53)、第一单向阀(54)、L型支杆(55)、活塞(56)、第二出液管(57)、第二单向阀(58)、喷头(59)和阀门(510)，L型支架(2)的外侧顶部设置有清洗剂箱体(51)，L型支架(2)的内侧顶部连接有缸体(52)，缸体(52)内设置有活塞(56)，缸体(52)与活塞(56)配合，缸体(52)左侧顶部与清洗剂箱体(51)下部之间连接有第一出液管(53)，第一出液管(53)上设置有第一单向阀(54)，滑块(33)右侧面连接有L型支杆(55)，L型支杆(55)的尾端与活塞(56)底部连接，缸体(52)的右侧顶部连接有第二出液管(57)，第二出液管(57)的首部设置有第二单向阀(58)，第二出液管(57)的中部设置有阀门(510)，阀门(510)位于第二单向阀(58)的下方，第二出液管(57)的尾端安装有喷头(59)。
5.根据权利要求4所述的一种污水格栅机用耙齿清理装置，其特征在于，驱动电机(31)为伺服电机。
6.根据权利要求5所述的一种污水格栅机用耙齿清理装置，其特征在于，清洗剂箱体(51)的材质为不锈钢。
说明书
一种污水格栅机用耙齿清理装置
技术领域
本发明涉及一种耙齿清理装置，尤其涉及一种污水格栅机用耙齿清理装置。
背景技术
回转式格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。格栅主要用于去除水中漂浮物，细格栅主要去除水中一些细小的颗粒及悬浮物。
污水格栅机长期使用后期耙齿上会形成垢体，越基越厚，需要对其进行清理，目前对污水格栅机的清理通常通过人工清理，人工清理存在清理效率底、劳动强度大、清理时不能保证卫生的缺点，因此亟需研发一种效率高、劳动强度小、清理时能够保证卫生的污水格栅机耙齿清理装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前对污水格栅机耙齿的清理通常通过人工清理，人工清理存在清理效率底、劳动强度大、清理时不能保证卫生的缺点，本发明要解决的技术问题是提供一种效率高、劳动强度小、清理时能够保证卫生的污水格栅机耙齿清理装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水格栅机用耙齿清理装置，包括有L型支架、驱动装置、清洗装置和喷洒装置，污水格栅机的顶端设置有L型支架，L型支架的内侧上部设置有驱动装置，L型支架的内侧下部设置有清洗装置，L型支架的顶部安装有喷洒装置。
优选地，驱动装置包括有驱动电机、滑轨、滑块、圆盘和第一连杆，驱动电机通过螺栓的连接方式与L型支架连接，驱动电机的输出轴通过联轴器连接有圆盘，滑轨设置在驱动电机的下方，滑轨通过螺栓连接的方式与L型支架连接，滑轨上设有滑块，滑轨与滑块滑动配合，滑块与圆盘之间连接有第一连杆，第一连杆的一端与圆盘的偏心位置铰接连接，第一连杆的另一端与滑块顶部铰接连接。
优选地，清洗装置包括有摆动座、摆动杆、第二连杆和钢刷，L型支架的底部连接有摆动座，摆动座上铰接连接有摆动杆，摆动杆的另一端设置有钢刷，滑块的底部铰接连接有第二连杆，第二连杆的另一端与摆动杆的中部铰接连接。
优选地，喷洒装置包括有清洗剂箱体、缸体、第一出液管、第一单向阀、L型支杆、活塞、第二出液管、第二单向阀、喷头和阀门，L型支架的外侧顶部设置有清洗剂箱体，L型支架的内侧顶部连接有缸体，缸体内设置有活塞，缸体与活塞配合，缸体左侧顶部与清洗剂箱体下部之间连接有第一出液管，第一出液管上设置有第一单向阀，滑块右侧面连接有L型支杆，L型支杆的尾端与活塞底部连接，缸体的右侧顶部连接有第二出液管，第二出液管的首部设置有第二单向阀，第二出液管的中部设置有阀门，阀门位于第二单向阀的下方，第二出液管的尾端安装有喷头。
优选地，驱动电机为伺服电机。
优选地，清洗剂箱体的材质为不锈钢。
工作原理：使用本发明对污水格栅机耙齿上油污进行清理时，启动驱动装置带动清洗装置对耙齿进行清洗，驱动电机启动的同时带动喷洒装置喷出清洗剂在耙齿上，如此就能使污水格栅机的耙齿清理干净。
因为驱动装置包括有驱动电机、滑轨、滑块、圆盘和第一连杆，驱动电机通过螺栓的连接方式与L型支架连接，驱动电机的输出轴通过联轴器连接有圆盘，滑轨设置在驱动电机的下方，滑轨通过螺栓连接的方式与L型支架连接，滑轨上设有滑块，滑轨与滑块滑动配合，滑块与圆盘之间连接有第一连杆，第一连杆的一端与圆盘的偏心位置铰接连接，第一连杆的另一端与滑块顶部铰接连接。启动驱动电机转动，驱动电机带动圆盘转动，圆盘转动通过第一连杆带动滑轨上的滑块上下移动，进而带动清洗装置对耙齿上的油污进行清理。
因为清洗装置包括有摆动座、摆动杆、第二连杆和钢刷，L型支架的底部连接有摆动座，摆动座上铰接连接有摆动杆，摆动杆的另一端设置有钢刷，滑块的底部铰接连接有第二连杆，第二连杆的另一端与摆动杆的中部铰接连接。驱动装置上的滑块上下移动时，通过第二连杆带动摆动杆上下摆动，使钢刷与耙齿间歇式接触，将耙齿表面上的油污清理干净。
因为喷洒装置包括有清洗剂箱体、缸体、第一出液管、第一单向阀、L型支杆、活塞、第二出液管、第二单向阀、喷头和阀门，L型支架的外侧顶部设置有清洗剂箱体，L型支架的内侧顶部连接有缸体，缸体内设置有活塞，缸体与活塞配合，缸体左侧顶部与清洗剂箱体下部之间连接有第一出液管，第一出液管上设置有第一单向阀，滑块右侧面连接有L型支杆，L型支杆的尾端与活塞底部连接，缸体的右侧顶部连接有第二出液管，第二出液管的首部设置有第二单向阀，第二出液管的中部设置有阀门，阀门位于第二单向阀的下方，第二出液管的尾端安装有喷头。对耙齿喷洒清洗剂时，先将阀门打开，滑块上下移动时，滑块带动L型支杆上下移动，活塞随之在缸体内上下移动推动时，活塞向下移动时将清洗剂箱体内的清洗剂通过第一出液管抽入缸体内，活塞向上移动时将缸体内的清洗剂通过第二出液管和喷头喷在耙齿上，喷洒装置配合清洗装置能够将污水格栅机上的耙齿清理的更加干净，提高了清洗效率。
因为驱动电机为伺服电机，可以更好的控制其转速，使运行更平稳。
因为清洗剂箱体的材质为不锈钢，不锈钢不易生锈，能够延长清洗剂箱体的使用年限。
(3)有益效果
本发明对耙齿上的油污进行清理时，达到了清理效率高、劳动强度小、清理时能够保证卫生的效果。
