申请日2017.05.24
公开(公告)日2017.12.08
IPC分类号C02F1/48
摘要
强磁场水处理装置，属于污水处理设备技术领域。本实用新型是为了解决现有强磁场水处理装置人为监控过滤筒体内由污染物造成的堵塞，易造成污染水处理净化效果差，净化效率低的问题。它的高磁场水处理筒的内腔分布不锈钢钢毛，不锈钢钢毛附着的支撑体具有导磁主支撑轴，该支撑轴上设置多组支撑分支;高磁场水处理筒的外圆周表面均匀缠绕空心铜线圈，空心铜线圈的两端连接恒压直流电源;高磁场水处理筒的进水端和出水端分别嵌入一块流水均流板;水流量传感器的水流量信号传递给报警器，报警器在接收的水流量信号低于预设阈值时向恒压直流电源发送报警信号，切断恒压直流电源。本实用新型用于微污染源水的处理。
权利要求书

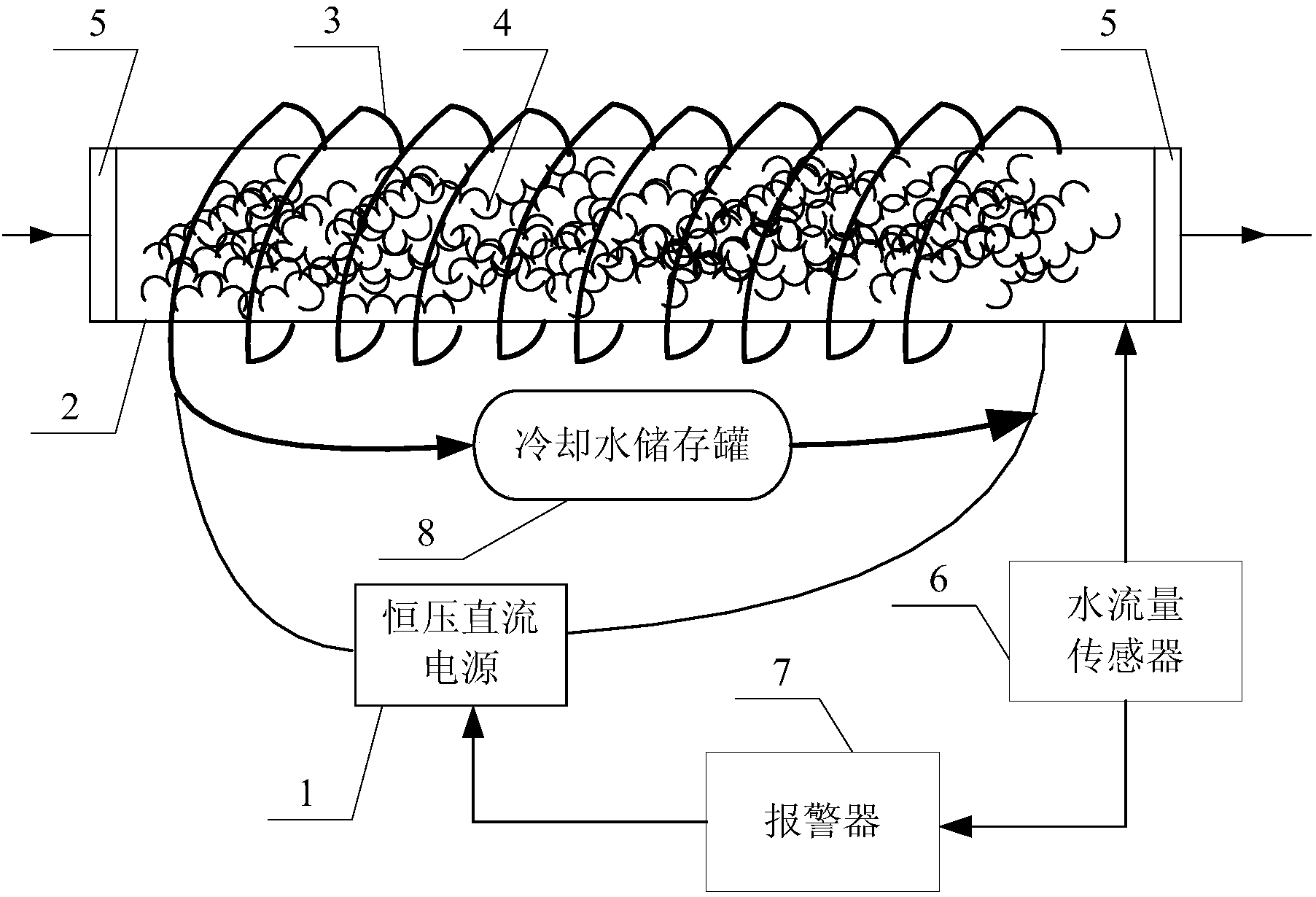

1.一种强磁场水处理装置，其特征在于，它包括恒压直流电源(1)、高磁场水处理筒(2)、空心铜线圈(3)、不锈钢钢毛(4)、两块流水均流板(5)、水流量传感器(6)和报警器(7)，
高磁场水处理筒(2)的内腔分布不锈钢钢毛(4)，高磁场水处理筒(2)的外圆周表面均匀缠绕空心铜线圈(3)，空心铜线圈(3)的两端连接恒压直流电源(1);高磁场水处理筒(2)的进水端和出水端分别嵌入一块流水均流板(5)，流水均流板(5)上均匀设置多个轴向通孔;
水流量传感器(6)用于检测高磁场水处理筒(2)出水端的水流速，水流量传感器(6)的水流量信号传递给报警器(7)，报警器(7)在接收的水流量信号低于预设阈值时向恒压直流电源(1)发送报警信号，切断恒压直流电源(1);
不锈钢钢毛(4)附着在支撑体上，支撑体的导磁主支撑轴沿高磁场水处理筒(2)的中轴线插入，该主支撑轴上沿轴线方向分布多组支撑分支，每组支撑分支由以主支撑轴为中心，在主支撑轴圆周方向呈辐射状分布的多根支撑分支组成;所有支撑分支上均附着不锈钢钢毛(4)。
2.根据权利要求1所述的强磁场水处理装置，其特征在于，它还包括冷却水储存罐(8)，冷却水储存罐(8)的进水口与空心铜线圈(3)的一端内腔连通，冷却水储存罐(8)的出水口与空心铜线圈(3)的另一端内腔连通。
3.根据权利要求1或2所述的强磁场水处理装置，其特征在于，所述不锈钢钢毛(4)为纳米不锈钢钢毛(4)。
4.根据权利要求3所述的强磁场水处理装置，其特征在于，流水均流板(5)为电工软铁均流板。
说明书
强磁场水处理装置
技术领域
本实用新型涉及强磁场水处理装置，属于污水处理设备技术领域。
背景技术
近年来随着工业的发展、城市化进程的加速及农用化学品种类和数量的增加，许多水源已受到不同程度的污染;而随着经济的发展，人类对饮用水水质的更高要求，微污染水源给健康带来的危害也越来越受到关注。一般来说，受污染江河水体中主要包括挥发酚、氯氮、农药、化学需氧量COD、铁、锰、砷、氰化物等，这些污染物种类较多，性质较复杂，但浓度比较低微，尤其是那些难于降解、易于生物积累和具有三致作用的优先控制有毒有机污染物，对人体健康毒害很大。随着生活饮用水水质标准的日益严格，微污染水源水处理不断面临新的问题。因此，如何实现微污染水源的水处理已经引起了人们的高度重视。
针对微污染水源的处理，在饮用水常规处理工艺的基础上，国内外进行了大量的研究和实践。主要是强化处理技术、预处理技术以及深度处理技术。强化处理技术包括强化混凝、强化沉淀和强化过滤技术;预处理技术包括化学氧化、生物氧化和吸附技术;深度处理技术包括新型的膜处理技术、高级氧化技术和生物活性碳技术。
现有的常规水处理工艺较成熟，但不能满足人们对饮水安全使用的要求;而现有的强化处理技术、预处理和深度处理技术都存在着处理停留时间较长、基础投资费用较高和运行费用较高等问题。强磁场分离技术以不锈钢毛为磁化基质，使直流电通过电磁线圈，在过滤筒体内的上下磁极产生强背景磁场，利用磁场有效地降低污水源浊度、有机物、铁锰等金属，同时强磁场可对原水中细菌和微藻类起到灭活和破壁作用。强磁场分离技术工艺简单、设备紧凑、占地少、易于实现自动化，因此该技术在水处理工程中得到广泛应用。然而，现有的强磁场水处理装置，在实施过程中需要人为监控过滤筒体内由不锈钢毛吸附物造成的堵塞，一旦发生监控不及时，将会造成污染水处理净化效果差，并且净化效率低。
发明内容
本实用新型目的是为了解决现有强磁场水处理装置人为监控过滤筒体内由污染物造成的堵塞，易造成污染水处理净化效果差，净化效率低的问题，提供了一种强磁场水处理装置。
本实用新型所述强磁场水处理装置，它包括恒压直流电源、高磁场水处理筒、空心铜线圈、不锈钢钢毛、两块流水均流板、水流量传感器和报警器，
高磁场水处理筒的内腔分布不锈钢钢毛，高磁场水处理筒的外圆周表面均匀缠绕空心铜线圈，空心铜线圈的两端连接恒压直流电源;高磁场水处理筒的进水端和出水端分别嵌入一块流水均流板，流水均流板上均匀设置多个轴向通孔;
水流量传感器用于检测高磁场水处理筒出水端的水流速，水流量传感器的水流量信号传递给报警器，报警器在接收的水流量信号低于预设阈值时向恒压直流电源发送报警信号，切断恒压直流电源;
不锈钢钢毛附着在支撑体上，支撑体的导磁主支撑轴沿高磁场水处理筒的中轴线插入，该主支撑轴上沿轴线方向分布多组支撑分支，每组支撑分支由以主支撑轴为中心，在主支撑轴圆周方向呈辐射状分布的多根支撑分支组成;所有支撑分支上均附着不锈钢钢毛。
本实用新型的优点：本实用新型为一种可自动切断磁化电源，从而中断污水净化处理过程，以进行杂质反冲洗的强磁场高效水处理设备，它能在污染水源高速流动的状况下去除水中的铁和锰等杂质，同时还能实现对污染水源的消毒。
本实用新型在高磁场水处理筒的出水端设置水流量传感器，通过水流量传感器对出水流速的监控来判断不锈钢钢毛被磁性粒子堵塞的情况，当水流速特别低的时候，表明不锈钢钢毛被磁性粒子堵塞严重，需要将污染物进行处理，报警器根据接收的流速信息发出报警信号，切断电源，使高磁场水处理筒内磁场的磁力消失，被钢毛捕集的杂质被冲洗出来，通过反冲洗过程，将污染物从水处理设备内去除。
本实用新型可减轻人工监控繁琐的工作，避免人为失误，对水处理过程的监控结果更可靠，从而能够保证水处理的安全效果，由于避免了堵塞状况的误运行，很好的提高了微污染源水的净化效率。适用于低浓度污染物情况下的强磁场水处理。
