申请日2017.05.16
公开(公告)日2017.12.15
IPC分类号B01D29/56; B01D29/03; B01D35/02
摘要
本实用新型公开了一种污水过滤管道，包括排水管，所述排水管上端固定有若干个方形挡板，所述方形挡板上设有槽，所述槽与排水管内部连通，槽内插入有有过滤装置，所述过滤装置设有孔板和过滤网，所述过滤网固定在孔板上，所述过滤装置上端固定有配重块，过滤通道为S型，有有效减低污水的流速，在折弯处缓慢通过滤网，使过滤更加充分，过滤通道上设有多层过滤网，实现了多次过滤，过滤效果更好，过滤网固定在孔板上，孔板使用钢材制作，钢材强度大，耐腐蚀，减小了水流带来的冲击，延长了使用寿命，降低了报废率，多层过滤网密度和网眼不同，可有效分离大型垃圾，实现将污水中的垃圾分类。
权利要求书

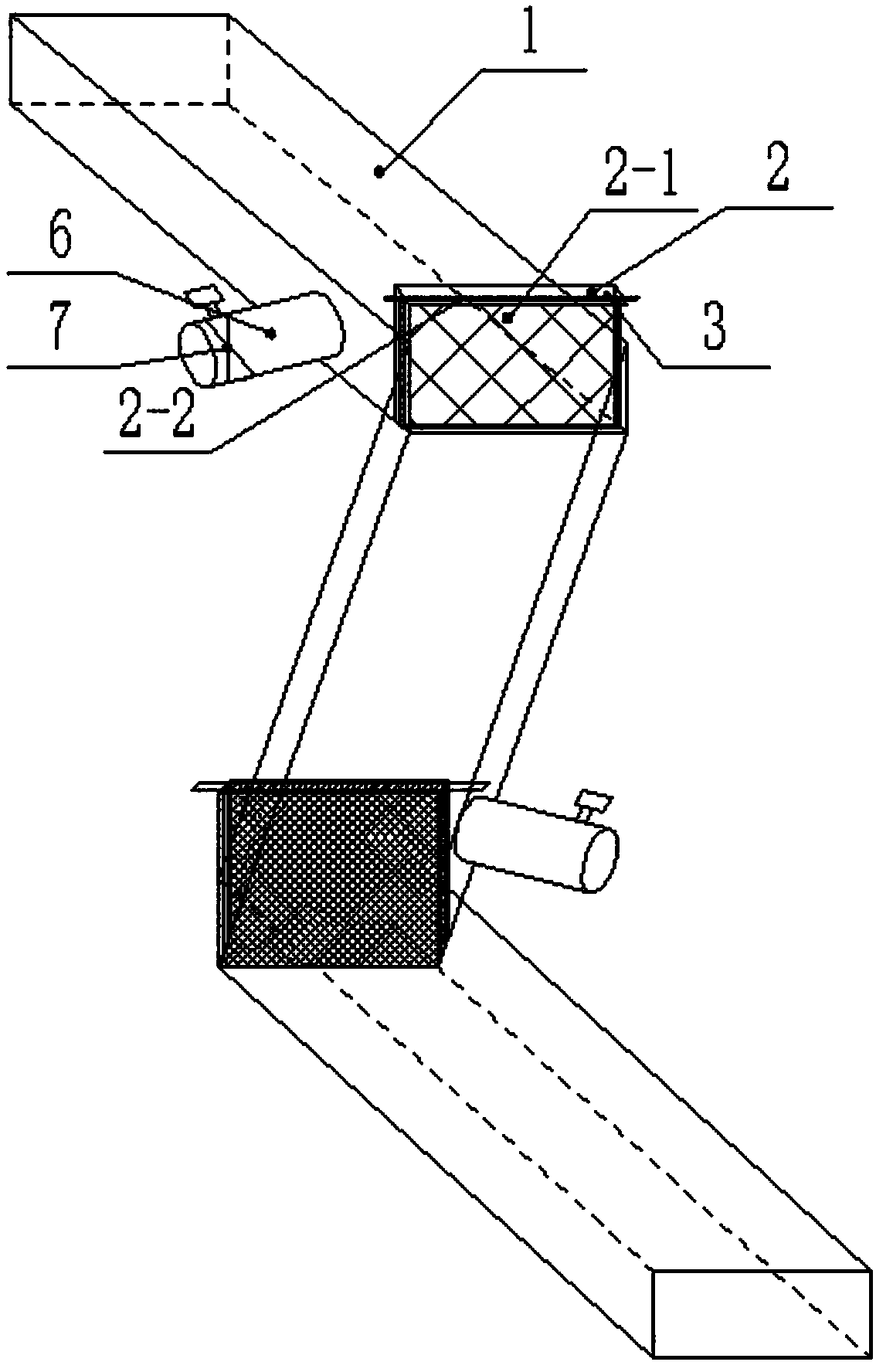

1.一种污水过滤管道,其特征在于：包括排水管(1)，所述排水管(1)上端固定有若干个方形挡板(3)，所述方形挡板(3)上设有槽(4)，所述槽(4)与排水管(1)内部连通，所述槽(4)内插入有过滤装置(2)，所述过滤装置(2)由孔板(2-2)和固定在孔板(2-2)的过滤网(2-1)组成，所述过滤装置(2)上顶部固定有配重块(5)，所述排水管(1)上连通有排水侧管(6)，所述排水侧管(6)上安装有阀门(7)，所述排水侧管(6)设在排水管(1)进水口和靠近排水管(1)进水口过滤装置(2)之间，所述排水侧管(6)与所述过滤装置(2)之间的距离为1cm。
2.根据权利要求1所述的一种污水过滤管道，其特征在于：所述过滤网(2-1)使用钛材料制作。
3.根据权利要求1所述的一种污水过滤管道，其特征在于：所述孔板(2-2)使用钢材制作。
4.根据权利要求1所述的一种污水过滤管道，其特征在于：所述过滤网(2-1)的密度与网眼大小不同。
说明书
一种污水过滤管道
技术领域
本实用新型涉及污水处理装置领域，具体涉及一种污水过滤管道。
背景技术
现有的污水过滤管道为直线型，水流流速较高，过滤不充分，过滤网易破损，报废率较高,而且过滤网更换麻烦，当过滤网处堵塞时排出堵塞物麻烦。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种污水过滤管道。
本实用新型是通过以下技术方案实现：
一种污水过滤管道,包括排水管，所述排水管上端固定有若干个方形挡板，所述方形挡板上设有槽，所述槽与排水管内部连通，所述槽内插入有过滤装置，所述过滤装置由有孔板和固定在孔板的过滤网组成，所述过滤装置上端固定有配重块，所述排水管上连通有排水侧管，所述排水侧管上安装有阀门，所述排水侧管设在排水管进水口和靠近排水管进水口的过滤装置之间，所述排水侧管与所述过滤装置之间的距离为1cm。
优选的，过滤网使用钛材料制作;
优选的，孔板使用钢材制作;
优选的，过滤网的密度与网眼大小不同。
与现有的技术相比，本实用新型的有益效果是：
过滤通道上设有多层过滤网，实现了多次过滤，过滤效果更好;
过滤网固定在孔板上，孔板使用钢材制作，钢材强度大，耐腐蚀，减小了水流带来的冲击，延长了使用寿命，降低了报废率;
多层过滤网密度不同，可有效分离大型垃圾，实现将污水中的垃圾分类;
当过滤网处堵塞时可以通过排水侧管有效的排出堵塞物;
过滤网的插入式设计，便于更换。
