申请日2017.04.07
公开(公告)日2017.10.31
IPC分类号B01D24/32; B01F7/18
摘要
本实用新型提供了一种生活污水处理装置，属于污水处理技术领域。它解决了生活污水中的固体颗粒杂质难以去除等技术问题。本生活污水处理装置包括箱体，箱体内固定有隔板，隔板上开设有若干通孔，隔板的下方固定有电机，隔板的上方转动连接有过滤筒，过滤筒的底部固定有转轴，转轴与电机的输出轴连接，箱体的顶部开设有进水口，箱体的下方开设有出水口，进水口的边沿铰接有能够封住进水口的盖板，进水口的边沿还铰接有支撑杆，支撑杆与盖板相对设置。本生活污水处理装置能够将污水中的固体杂质过滤掉，支撑杆对盖板起到支撑作用，使进水口一种处于打开状态，方便将污水倒进箱体的内腔中。
权利要求书
1.一种生活污水处理装置，包括具有内腔(1a)的箱体(1)，其特征在于，所述箱体(1)内固定有隔板(2)，所述隔板(2)上开设有若干通孔(2a)，隔板(2)的下方固定有电机(3)，隔板(2)的上方转动连接有过滤筒(4)，所述过滤筒(4)的底部固定有转轴(5)，所述转轴(5)与所述电机(3)的输出轴连接，所述箱体(1)的顶部开设有进水口(1b)，箱体(1)的下方开设有出水口(1c)，所述进水口(1b)的边沿铰接有能够封住进水口(1b)的盖板(7)，所述进水口(1b)的边沿还铰接有支撑杆(6)，所述支撑杆(6)与盖板(7)相对设置。
2.根据权利要求1所述的一种生活污水处理装置，其特征在于，所述支撑杆(6)的外端部开设有凹槽(6a)，所述盖板(7)上具有能够插接在所述凹槽(6a)内的插接柱(7a)。
3.根据权利要求1所述的一种生活污水处理装置，其特征在于，所述支撑杆(6)呈圆柱形，所述箱体(1)的顶部开设有能够容纳支撑杆(6)的条形槽(1d)，所述条形槽(1d)的高度大于支撑杆(6)的外径。
4.根据权利要求1或2或3所述的一种生活污水处理装置，其特征在于，所述过滤筒(4)的中部固定有搅拌架(8)，所述搅拌架(8)包括固定杆(8a)，所述固定杆(8a)固连在过滤筒(4)底壁的中部，固定杆(8a)上固定有若干条支杆(8b)。
5.根据权利要求1或2或3所述的一种生活污水 处理装置，其特征在于，所述过滤筒(4)包括呈筒状的滤网架(4a)，所述滤网架(4a)的外侧固定有活性炭过滤层(4b)。
说明书
一种生活污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及一种生活污水处理装置。
背景技术
家庭生活中用水量往往比较大，每月少则几十吨多则上百吨，如果家庭用水在使用完后就直接倒入下水管道，则比较浪费，如果直接利用，则废水里又存在比较多的杂质，比如米饭、菜叶等。
发明内容
本实用新型针对现有的技术存在的上述问题，提供一种生活污水处理装置，本实用新型所要解决的技术问题是：如何去除污水中的固体杂质。
本实用新型的目的可通过下列技术方案来实现：
一种生活污水处理装置，包括具有内腔的箱体，其特征在于，所述箱体内固定有隔板，所述隔板上开设有若干通孔，隔板的下方固定有电机，隔板的上方转动连接有过滤筒，所述过滤筒的底部固定有转轴，所述转轴与所述电机的输出轴连接，所述箱体的顶部开设有进水口，箱体的下方开设有出水口，所述进水口的边沿铰接有能够封住进水口的盖板，所述进水口的边沿还铰接有支撑杆，所述支撑杆与盖板相对设置。

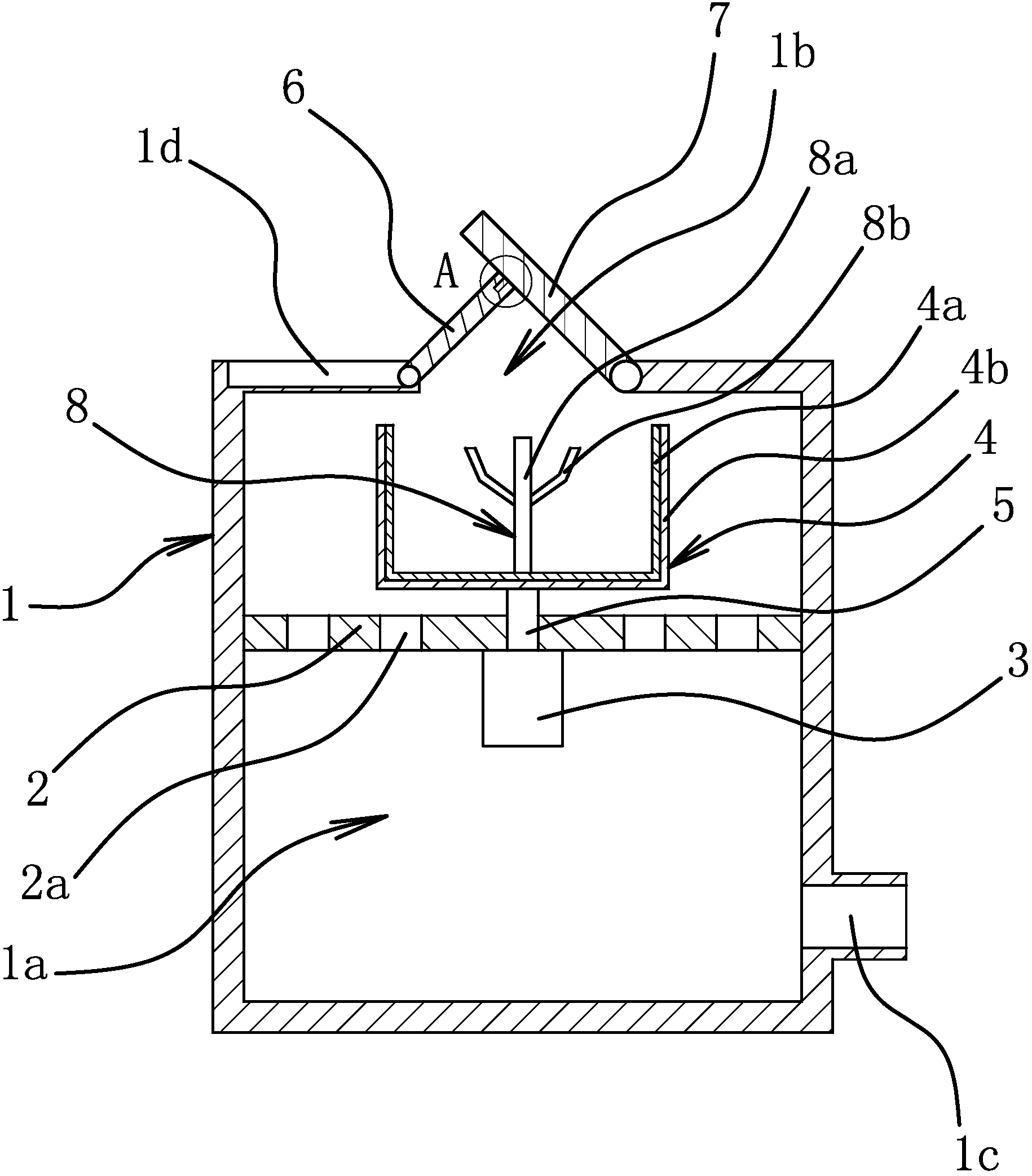

其工作原理是：使用时，启动电机，电机驱动过滤筒旋转，然后打开盖板，将生活污水从进水口倒入到过滤筒内，过滤筒的旋转可带动内部的污水一并旋转起来，通过过滤筒的过滤后被甩向筒外，过滤筒将污水中的固体杂质过滤掉，由于在隔板上开设有若干通孔，经过过滤的水会通过通孔流入到隔板的下方，最后从出水口流出。当盖板打开后，通过旋转支撑杆，使盖板抵靠在支撑杆的外端上，支撑杆对盖板起到支撑作用，使进水口一种处于打开状态，方便将污水倒进箱体的内腔中。
在上述的一种生活污水处理装置中，所述支撑杆的外端部开设有凹槽，所述盖板上具有能够插接在所述凹槽内的插接柱。插接柱插接在凹槽内，能够使盖板抵靠在支撑杆上之后不易发生转动，支撑杆对盖板起到更好的支撑作用。
在上述的一种生活污水处理装置中，所述支撑杆呈圆柱形，所述箱体的顶部开设有能够容纳支撑杆的条形槽，所述条形槽的高度大于支撑杆的外径。当不需使用支撑杆时，旋转支撑杆，使支撑杆位于条形槽内，收纳方便，减少支撑杆所占的空间。
在上述的一种生活污水处理装置中，所述过滤筒的中部固定有搅拌架，所述搅拌架包括固定杆，所述固定杆固连在过滤筒底壁的中部，固定杆上固定有若干条支杆。在电机带动过滤筒旋转的过程中，搅拌架能够对过滤筒内的污水进行搅拌，提高过滤效果。
在上述的一种生活污水处理装置中，所述过滤筒包括呈筒状的滤网架，所述滤网架的外侧固定有活性炭过滤层。滤网架过滤体积比较大的杂质，而活性炭层过滤细小的颗粒杂质，进一步提高过滤效果。
与现有技术相比，本实用新型的优点如下：
1、本生活污水处理装置的过滤筒能够将污水中的固体杂质过滤掉，支撑杆对盖板起到支撑作用，使进水口一种处于打开状态，方便将污水倒进箱体的内腔中。
2、本生活污水处理装置的搅拌架能够对过滤筒内的污水进行搅拌，提高过滤效果。
