公开(公告)日2017.12.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于处理分散式污水的系统，属于污水处理领域。该系统包括：多层净化层;设置在相邻两层净化层之间的分隔层，用于将污水从上部净化层的下游导流至下部净化层的上游;与位于顶层的净化层的上游连通的布水块;对布水块进行供水的进水管;与位于底层的净化层的下游连通的过滤块;设置在过滤块底部的出水管;设置在净化层、分隔层、布水块、过滤块外的密封层。该系统在提高净化效果的前提下，充分利用上部空间，减少了占地面积，还具有布水均匀、结构简单、容易设置、不受位置限制等特点，便于在分散式污水净化领域中应用。
权利要求书

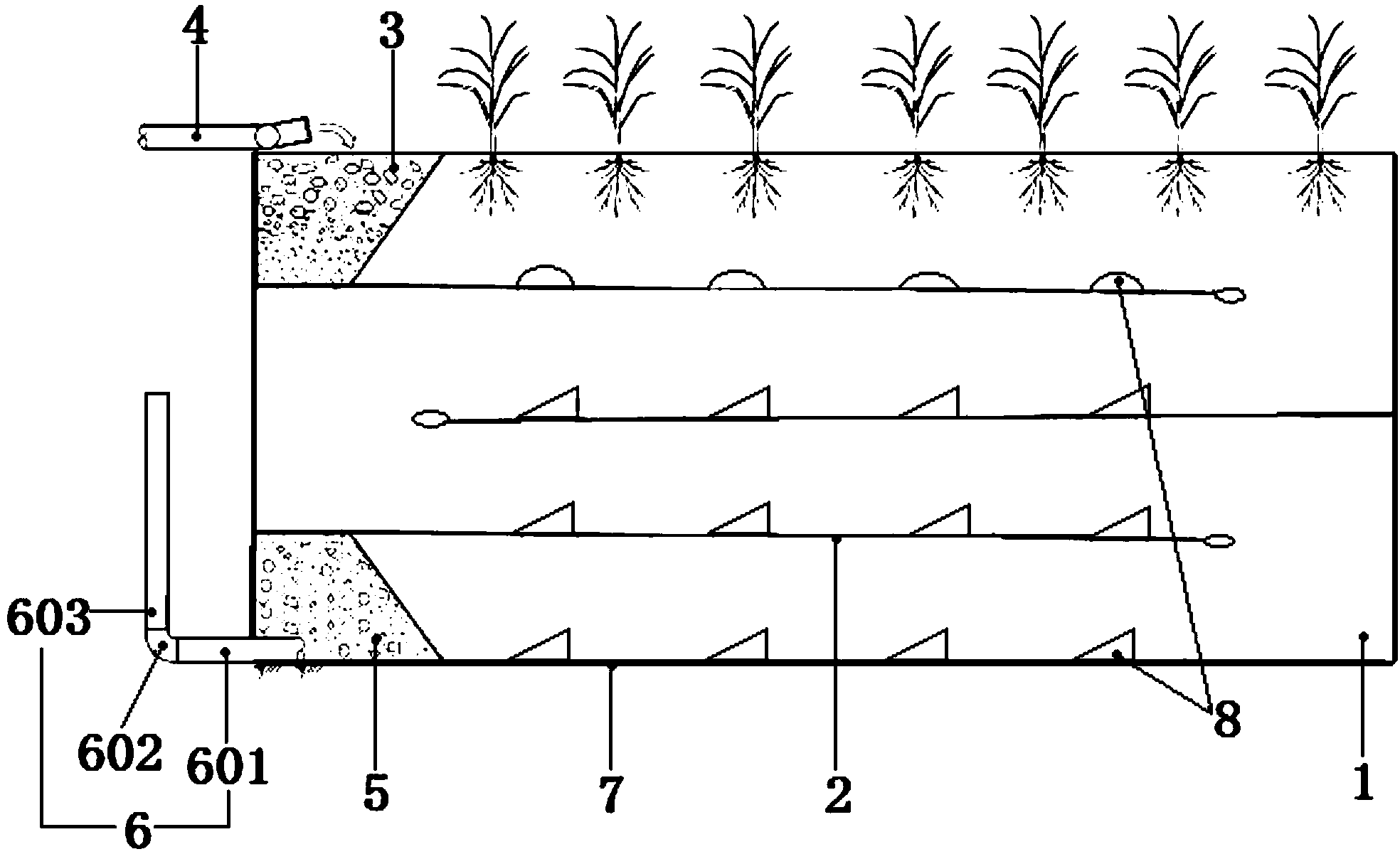

1.一种用于处理分散式污水的系统，其特征在于，所述系统包括：多层净化层(1);
设置在相邻两层所述净化层(1)之间的分隔层(2)，用于将污水从上部净化层(1)的下游导流至下部净化层(1)的上游;
与位于顶层的所述净化层(1)的上游连通的布水块(3);
对所述布水块(3)进行供水的进水管(4);
与位于底层的所述净化层(1)的下游连通的过滤块(5);
设置在所述过滤块(5)底部的出水管(6);
设置在所述净化层(1)、所述分隔层(2)、所述布水块(3)、所述过滤块(5)外的密封层(7)。
2.根据权利要求1所述的系统，其特征在于，所述分隔层(2)的长度小于所述净化层(1)的长度，所述分隔层(2)位于上游的端部与所述净化层(1)的一端齐平，位于下游的端部向下倾斜;
所述分隔层(2)向下倾斜的角度为3°-8°;
所述分隔层(2)位于下游的端部通过黏土块固定在所述净化层(1)中。
3.根据权利要求1所述的系统，其特征在于，位于顶层的所述净化层(1)为好氧层;
位于底层的所述净化层(1)为厌氧层;
位于中间的所述净化层(1)设置成好氧层与厌氧层交替分布。
4.根据权利要求1所述的系统，其特征在于，所述系统还包括：设置在所述净化层(1)中的多个水流调整黏土块(8)。
5.根据权利要求4所述的系统，其特征在于，所述水流调整黏土块(8)呈弧形体结构、或者三角体结构;
呈弧形体结构的所述水流调整黏土块(8)设置在好氧层中;
呈三角体结构的所述水流调整黏土块(8)设置在厌氧层中。
6.根据权利要求1所述的系统，其特征在于，所述分隔层(2)和所述密封层(7)均为防渗膜。
7.根据权利要求1所述的系统，其特征在于，所述布水块(3)呈倒立的梯形体结构或者倒立的三角体结构;
所述布水块(3)的孔隙率由上至下减小。
8.根据权利要求1所述的系统，其特征在于，所述出水管(6)包括顺次连通的横管(601)、弯头(602)、长度可调的竖直管(603);
所述横管(601)的端部与所述过滤块(5)的底部连通。
9.根据权利要求8所述的系统，其特征在于，所述竖直管(603)的管口朝上。
10.根据权利要求9所述的系统，其特征在于，所述竖直管(603)包括：溢流环(6031)、以及位于所述溢流环(6031)下端的多个顺次卡接的伸缩短节(6032)。
说明书
一种用于处理分散式污水的系统
技术领域
本实用新型涉及污水处理领域，特别涉及一种用于处理分散式污水的系统。
背景技术
城市的污水主要通过污水管道输送至污水处理厂内进行处理。而在农村或者一些分散地区，一方面，没有对接的污水处理厂，另一方面，产生的分散式污水，具有水量小、分散性高等特点，不易收集处理。可见，提供一种用于处理分散式污水的系统是十分必要的。
现有技术提供了一种用于处理分散式污水的系统，该系统主要包括：沼气池、导气管、设置在废弃河道中的好氧区和厌氧区。其中，好氧区和厌氧区为通过在河道设置的水池，导气管的一端与沼气池连接，另一端与厌氧区连通，好氧区位于厌氧区的下游，好氧区分散种植植物，厌氧区和好氧区通过设置在底部的管道连接，并交替重复。在处理污水时，将污水引入厌氧区和好氧区，同时导气管将沼气池内的甲烷引入厌氧区，甲烷与生活污水反应，分解并除去水中的氮，污水流经好氧区时，植物脱除污水中的氮磷，污水重复流经厌氧区和好氧区，以达到净化的目的。
设计人发现现有技术至少存在以下问题：
现有技术提供的分散式污水处理系统需要在废弃的河道内设置，设置位置受限，占地面积大。
实用新型内容
本实用新型实施例所要解决的技术问题在于，提供了一种设置位置不受限制、容易设置、占地面积小的分散式污水处理系统。具体技术方案如下：
本实用新型实施例提供了一种用于处理分散式污水的系统，所述系统包括：多层净化层;设置在相邻两层所述净化层之间的分隔层，用于将污水从上部净化层的下游导流至下部净化层的上游;与位于顶层的所述净化层的上游连通的布水块;对所述布水块进行供水的进水管;与位于底层的所述净化层的下游连通的过滤块;设置在所述过滤块底部的出水管;设置在所述净化层、所述分隔层、所述布水块、所述过滤块外的密封层。
具体地，作为优选，所述分隔层的长度小于所述净化层的长度，所述分隔层位于上游的端部与所述净化层的一端齐平，位于下游的端部向下倾斜;所述分隔层向下倾斜的角度为3°-8°;所述分隔层位于下游的端部通过黏土块固定在所述净化层中。
具体地，作为优选，位于顶层的所述净化层为好氧层;位于底层的所述净化层为厌氧层;位于中间的所述净化层设置成好氧层与厌氧层交替分布。
具体地，作为优选，所述系统还包括：设置在所述净化层中的多个水流调整黏土块。
具体地，作为优选，所述水流调整黏土块呈弧形体结构、或者三角体结构;呈弧形体结构的所述水流调整黏土块设置在好氧层中;呈三角体结构的所述水流调整黏土块设置在厌氧层中。
具体地，作为优选，所述分隔层和所述密封层均为防渗膜。
具体地，作为优选，所述布水块呈倒立的梯形体结构或者倒立的三角体结构;所述布水块的孔隙率由上至下减小。
具体地，作为优选，所述出水管包括顺次连通的横管、弯头、长度可调的竖直管;所述横管的端部与所述过滤块的底部连通。
具体地，作为优选，所述竖直管的管口朝上。
具体地，作为优选，所述竖直管包括：溢流环、以及位于所述溢流环下端的多个顺次卡接的伸缩短节。
本实用新型实施例提供的技术方案带来的有益效果是：
本实用新型实施例提供的分散式污水处理系统，通过设置多层净化层，在提高净化效果的前提下，充分利用上部空间，减少了占地面积。通过设置分隔层，便于分隔相邻的两个净化层，使污水横向流动，并将污水由上部的净化层导流至下部的净化层。通过设置布水块，便于使污水均匀地流入位于顶层的净化层内，以使污水充分净化。通过设置过滤块，便于将通过净化层处理后的污水中的固体杂质过滤，以避免堵塞出水管。通过设置密封层，防止污水由该分散式污水处理系统的侧壁及下方渗出，避免引起二次污染。此外，本实用新型实施例提供的系统还具有结构简单、容易设置、不受位置限制等特点，便于在分散式污水净化领域中应用。
