申请日2017.02.28
公开(公告)日2017.12.05
IPC分类号C02F1/463; C02F1/467
摘要
本实用新型涉及一种循环水处理箱体装置，提出的一种通过箱体内部阴、阳极板的布局设置，提高水质处理能力及设备检修便利性，包括箱体、箱壁、阴极板、阳极板、进水口、出水口、绝缘套螺母，其中，阴极板、阳极板呈曲折状交错分布在箱体内部，同时分别设置于两个相对的箱壁上，阴极板、阳极板通过绝缘套螺母与箱壁连接，箱壁通过螺栓与箱体连接，至少一侧箱壁可以拆卸，本实用新型发明通过阴极板、阳极板的曲折设计，增加了与水流的接触面积，提高了水质处理能力。
权利要求书

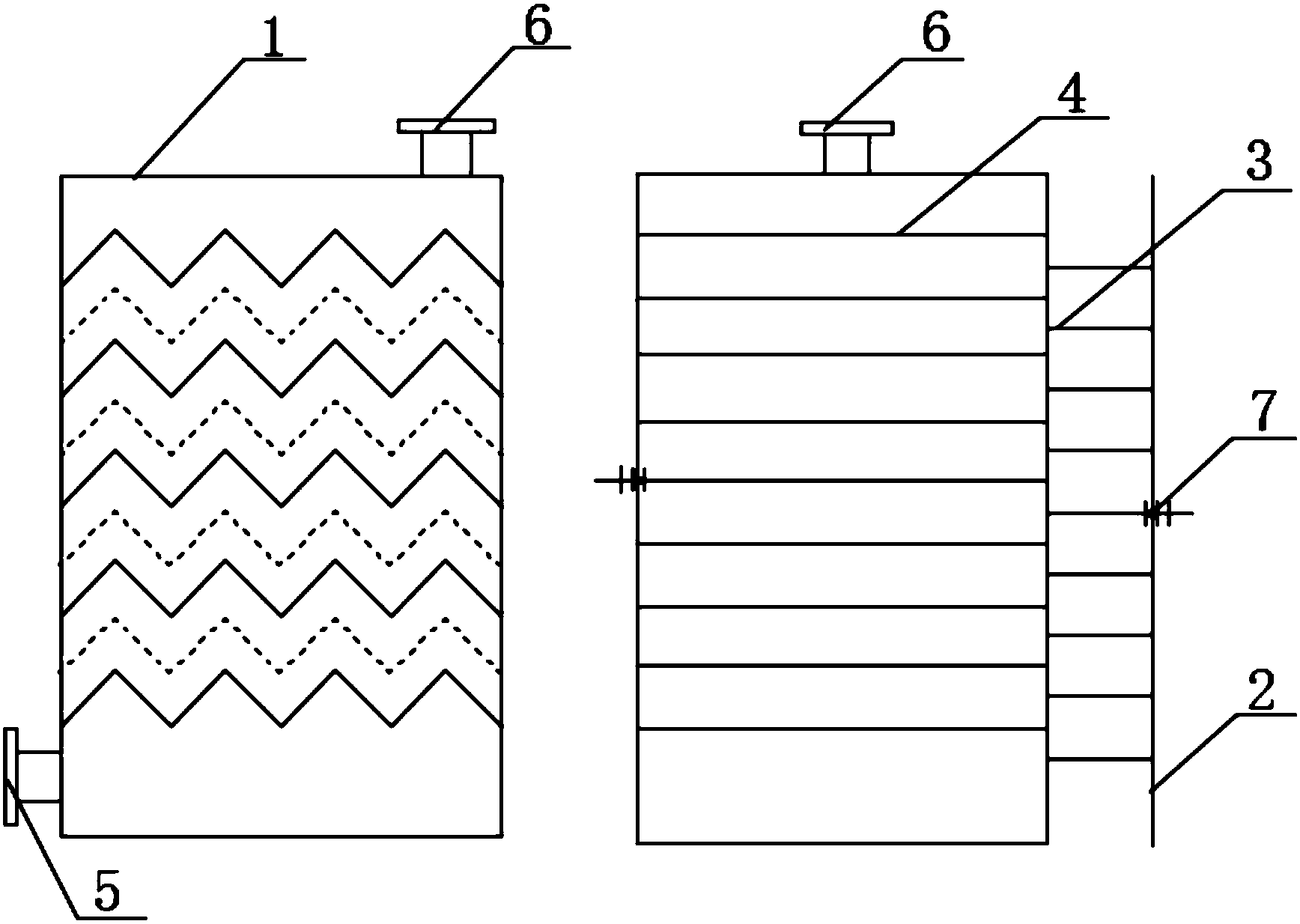

1.一种循环水处理箱体装置，包括：箱体、箱壁、阴极板、阳极板、进水口、出水口、绝缘套螺母，其中，进水口设置于箱体底部，出水口设置于箱体顶部，阴极板、阳极板交错分布在箱体内部，同时分别连接于两个相对的箱壁上，阴极板、阳极板通过绝缘套螺母与箱壁连接，其特征在于，所述阴极板、阳极板呈曲折状。
2.如权利要求1所述的一种循环水处理箱体装置，箱壁通过螺栓与箱体连接，至少一侧箱壁可以拆卸。
3.如权利要求1所述的一种循环水处理箱体装置，所述阴极板、阳极板分别设置于两个相对的箱壁上，阴极板、阳极板，在箱体内部横向交错分布。
4.如权利要求1所述的一种循环水处理箱体装置，阴极板、阳极板分别设置于两个相对的箱壁上，阴极板、阳极板，在箱体内部纵向交错分布。
5.如权利要求1所述的一种循环水处理箱体装置，所述阳极板为筛板，方便水流通过。
6.如权利要求1所述的一种循环水处理箱体装置，所述阴极板一侧设置导流孔，导流孔交错靠近于两个相对的箱壁上，水流在阳极板之间以曲折路线通过导流孔流动。
说明书
一种循环水处理箱体装置
技术领域
本实用新型涉及水处理领域，尤其涉及一种循环水处理箱体装置。
背景技术
循环水是工业生产的血液，不是立刻排放，而是收回再利用，循环水处理技术是高级氧化技术的一种，近年来已已成为当前世界水处理相当活跃的领域，循环水处理技术是一种近期越来越受到关注的水垢控制技术，生活废水、工业废水的排放，含有大量生物难降解的成分，给全球带来了严重的水体污染。
目前用于工业循环冷却水处理、污水处理的电化学方法一般是通过阴阳两电极对工业循环冷却水、污水进行电解处理。已经开发出了越来越多样的循环水处理装置，其中循环水处理箱体普遍存在结构复杂、处理能力不足、除垢效率不高等问题。
如检索到的中国专利申请(水处理箱体装置CN2001620190927.0)，其阳极板设置于箱壁上，虽然阳极板可以方便抽出，提高检修效率，但是阴、阳极板的空间利用率仍然不足，阳极板板抽出时，门前空间狭小，更换费时费力，顶部活动装置使设备成本增加。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种循环水处理箱体装置，即通过箱体在不增加附件的前提下，通过箱体内部阴、阳极板的布局设置，提高水质处理能力及设备检修便利性。
为了实现上述目的，本实用新型采用了如下技术方案：
一种循环水处理箱体装置，包括：箱体、箱壁、阴极板、阳极板、进水口、出水口、绝缘套螺母，其中，进水口设置于箱体底部，出水口设置于箱体顶部，阴极板、阳极板交错分布在箱体内部，同时分别设置于两个相对的箱壁上，阴极板、阳极板通过绝缘套螺母与箱壁连接，所述阴极板、阳极板呈曲折状。
优选地，箱壁通过螺栓与箱体连接，至少一侧箱壁可以拆卸。
优选的，阴极板、阳极板分别设置于两个相对的箱壁上，阴极板、阳极板，在箱体内部横向交错。
优选的，阴极板、阳极板分别设置于两个相对的箱壁上，阴极板、阳极板，在箱体内部纵向交错。
优选地，所述阳极板为筛板，方便水流通过。
优选地，所述阴极板一侧设置导流孔，导流孔交错靠近于两个相对的箱壁上，水流在阴极板之间以曲折路线通过导流孔流动。
所述循环水处理箱体装置工作时，工业循环水自进水口进入，出水口排出，水流通过箱体内部时，依次通过交错分布的导流孔以及呈筛板状的阴极板，在此过程中，在电流的作用下，阴阳极发生电化学反应：(1)阴极板附近产生大量氢氧根离子(OH-)，形成一个强碱性环境，强碱性环境扰乱了水垢的化学平衡，(2)阴极板的电流导致溶解的重金属离子形成沉淀，(3)在阳极板附近，氯离子被电解氧化生成游离氯或者次氯酸，(4)在阳极板附近同时生成氢氧根自由基、氧自由基、臭氧以及双氧水，这些物质进一步强化了反应室内和整个水系统的杀菌灭藻效果，(5)悬浮物(SS)在电场的作用下失稳，发生絮凝沉淀。
本实用新型发明，设备简单，运行成本低，通过阴极板、阳极板的曲折设计，增加了与水流的接触面积，提高了水质处理能力，从而对箱体内的阴极板、阳极板采用横向或纵向设置，减少箱体内部空间浪费，箱体上设置两个相对的箱壁，可以方便拆卸，提高检修效率，相对于开门式箱壁及轨道抽出式箱壁，开门时门口位置被占据，检修清理空间受限，而本实用新型可以拆卸的双门结构则更加灵活，适用各种地形、空间的现场检修，是本实用新型独创的设计。阴极板、阳极板采用曲面结构，与水的接触面积更大，处理能力效果更好，也是本实用新型独创的设计。
