申请日2017.02.17
公开(公告)日2017.09.08
IPC分类号C05F17/02
摘要
本实用新型公开了一种可大幅度降低运输成本的渗滤液收集槽结构，包括槽体底板，所述槽体底板为矩形，其左右两边分别设有左侧板和右侧板;所述槽体底板的前边设有前侧板，所述前侧板的左右两端分别与左侧板和右侧板的前端相连接;所述槽体底板的后边设有后斜板;所述后斜板的左右两端分别与左侧板和右侧板的后端相连接;所述槽体底板、左侧板、右侧板、前侧板、后斜板形成一开口式收集槽体;所述后斜板与槽体底板之间形成有夹角。本实用新型结构简单，在运输上可以把所有的按照顺序号重叠式堆放，可以大大减少所占空间，降低运输成本;同时槽体堆放时有支撑结构，不易造成损坏。

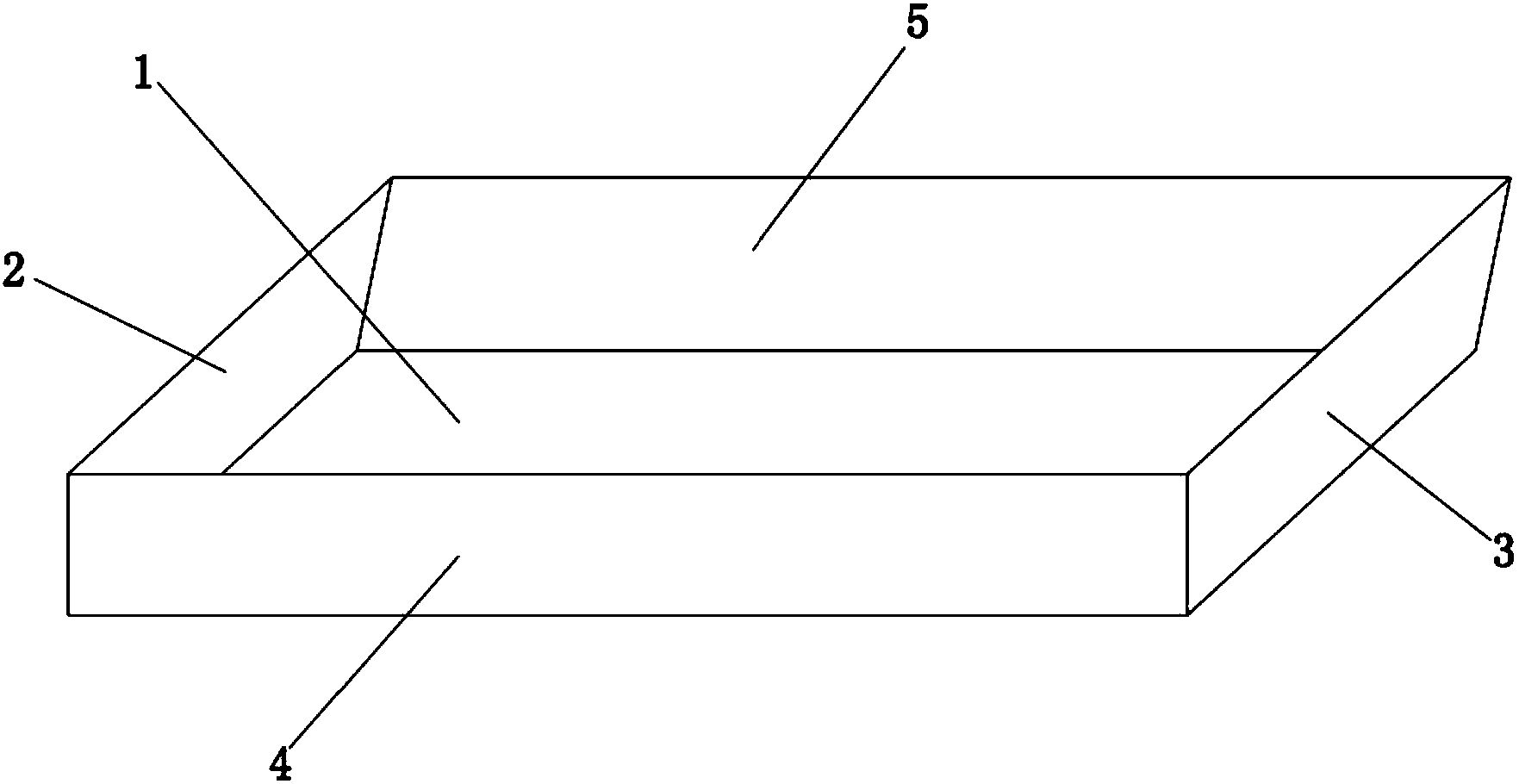

摘要附图
CN206476908U[中文]
权利要求书
1.一种可大幅度降低运输成本的渗滤液收集槽结构，其特征在于：包括槽体底板(1)，所述槽体底板(1)为矩形，其左右两边分别设有左侧板(2)和右侧板(3);所述槽体底板(1)的前边设有前侧板(4)，所述前侧板(4)的左右两端分别与左侧板(2)和右侧板(3)的前端相连接;所述槽体底板(1)的后边设有后斜板(5);所述后斜板(5)的左右两端分别与左侧板(2)和右侧板(3)的后端相连接;所述槽体底板(1)、左侧板(2)、右侧板(3)、前侧板(4)、后斜板(5)形成一开口式收集槽体;所述左侧板(2)、右侧板(3)、前侧板(4)均与槽体底板(1)成直角;所述后斜板(5)与槽体底板(1)之间形成有夹角。
2.根据权利要求1所述的一种可大幅度降低运输成本的渗滤液收集槽结构，其特征在于：所述夹角为100-150°。
3.根据权利要求1所述的一种可大幅度降低运输成本的渗滤液收集槽结构，其特征在于：所述左侧板(2)、右侧板(3)、前侧板(4)上设有槽体连通孔。
说明书
一种可大幅度降低运输成本的渗滤液收集槽结构
技术领域
本实用新型涉及养殖粪污异位好氧发酵装置和有机肥生产装置领域，尤其涉及到一种可大幅度降低运输成本的渗滤液收集槽结构。
背景技术
用于畜禽养殖粪污异位发酵的收集槽一般采用规则的造型，比如矩形槽体，这种槽体在长途运输的堆放中，占位比较大，导致运输成本较高，同时运输叠放时仅有边缘作为相互支撑，容易倾斜倒塌和碰撞损坏。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、生产加工操作方便、可大幅度降低运输成本的渗滤液收集槽结构。
本实用新型是通过如下方式实现的：
一种可大幅度降低运输成本的渗滤液收集槽结构，其特征在于：包括槽体底板1，所述槽体底板1为矩形，其左右两边分别设有左侧板2和右侧板3;所述槽体底板1的前边设有前侧板4，所述前侧板4的左右两端分别与左侧板2和右侧板3的前端相连接;所述槽体底板1的后边设有后斜板5;所述后斜板5的左右两端分别与左侧板2和右侧板3的后端相连接;所述槽体底板1、左侧板2、右侧板3、前侧板4、后斜板5形成一开口式收集槽体;所述左侧板2、右侧板3、前侧板4均与槽体底板1成直角;所述后斜板5与槽体底板1之间形成有夹角。
优选地，所述夹角为100-150°。
优选地，所述左侧板2、右侧板3、前侧板4上设有槽体连通孔。
本实用新型的有益效果在于：结构简单，在运输上可以把所有的按照顺序号重叠式堆放，可以大大减少所占空间，降低运输成本;同时槽体堆放时有支撑结构，不易造成损坏。
