申请日2016.12.30
公开(公告)日2017.07.14
IPC分类号C02F1/00
摘要
本实用新型公开了一种基于污水处理的喷淋装置，包括底座、方向调节机构、转动座、固定架，所述方向调节机构和转动座均安装于底座上;方向调节机构包括第一齿轮、连接杆、转动轴，所述第一齿轮与转动座之间通过连接杆连接;转动轴周侧固定有第二齿轮和蜗轮;转动座底面上固定有两个第一限位座和第二限位座;第一限位座内安装有第一锥齿轮或第一固定轴，第二固定轴上安装有第二锥齿轮。本实用新型公开的喷淋装置，通过转动轴调节转动方向和喷淋角度，调节污水处理中不同喷淋角度，保证喷淋的气体或液体可以与污水均匀结合，从而去污成分可以充分与污水结合，提高污水处理效率，节省资源，为污水处理工作提供便利。

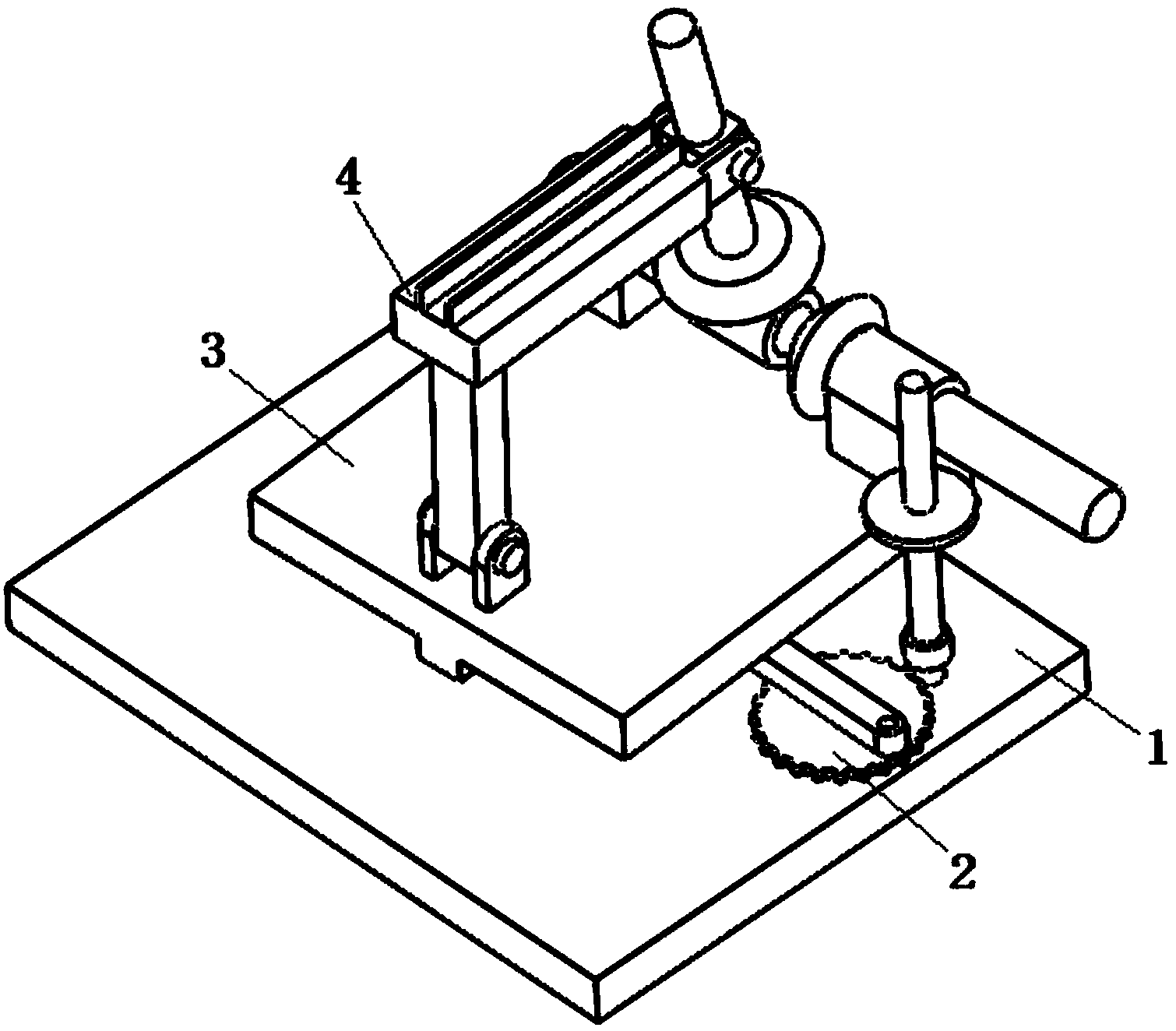

摘要附图
权利要求书
1.一种基于污水处理的喷淋装置，包括底座(1)，其特征在于还包括方向调节机构(2)、转动座(3)、固定架(4)，所述方向调节机构(2)和转动座(3)均安装于底座(1)上;
所述方向调节机构(2)包括第一齿轮(201)、连接杆(202)、转动轴(203)，所述第一齿轮(201)与转动座(3)之间通过连接杆(202)连接;
所述转动轴(203)周侧固定有第二齿轮(2031)和蜗轮(2032);
所述转动座(3)底面上固定有连接轴，另一底面上固定有两个第一限位座(301)和第二限位座(302);
所述第一限位座(301)内安装有第一锥齿轮(303)，另一个第一限位座(301)内固定有第一固定轴，所述第一固定轴上安装有固定套(304)，所述固定套(304)周侧固定有第二固定轴，所述第二固定轴上安装有第二锥齿轮(305);
所述固定架(4)一端通过铰接的方式与螺纹套(308)连接，所述固定架(4)底面固定有支撑杆(401)，所述支撑杆(401)通过铰接的方式与转动座(3)连接。
2.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述连接杆(202)通过轴承与第一齿轮(201)上的连接轴配合，所述连接杆(202)另一端通过轴承与转动座(3)上的连接轴配合。
3.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述第一齿轮(201)一表面固定有连接轴，所述第二齿轮(2031)和第一齿轮(201)配合。
4.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述第一限位座(301)和第二限位座(302)上均开有圆形通孔。
5.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述第一锥齿轮(303)底面固定有第一蜗杆(306)，所述第一蜗杆(306)和蜗轮(2032)配合。
6.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述第二锥齿轮(305)底面固定有第二蜗杆(307)，所述第二蜗杆(307)上安装有螺纹套(308)。
说明书
一种基于污水处理的喷淋装置
技术领域
本实用新型属于污水处理技术领域，特别是涉及一种基于污水处理的喷淋装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
实用新型内容
本实用新型的目的在于提供一种基于污水处理的喷淋装置，去污成分可以充分与污水结合，提高污水处理效率。
本实用新型的目的可以通过以下技术方案实现：
一种基于污水处理的喷淋装置，包括底座、方向调节机构、转动座、固定架，所述方向调节机构和转动座均安装于底座上;
所述方向调节机构包括第一齿轮、连接杆、转动轴，所述第一齿轮与转动座之间通过连接杆连接;
所述转动轴周侧固定有第二齿轮和蜗轮;
所述转动座底面上固定有连接轴，另一底面上固定有两个第一限位座和第二限位座;
所述第一限位座内安装有第一锥齿轮，另一个第一限位座内固定有第一固定轴，所述第一固定轴上安装有固定套，所述固定套周侧固定有第二固定轴，所述第二固定轴上安装有第二锥齿轮;
所述固定架一端通过铰接的方式与螺纹套连接，所述固定架底面固定有支撑杆，所述支撑杆通过铰接的方式与转动座连接。
进一步地，所述连接杆通过轴承与第一齿轮上的连接轴配合，所述连接杆另一端通过轴承与转动座上的连接轴配合。
进一步地，所述第一齿轮一表面固定有连接轴，所述第二齿轮和第一齿轮配合。
进一步地，所述第一限位座和第二限位座上均开有圆形通孔。
进一步地，所述第一锥齿轮底面固定有第一蜗杆，所述第一蜗杆和蜗轮配合。
进一步地，所述第二锥齿轮底面固定有第二蜗杆，所述第二蜗杆上安装有螺纹套。
本实用新型的有益效果：
本实用新型公开的喷淋装置，通过转动轴调节转动方向和喷淋角度，调节污水处理中不同喷淋角度，保证喷淋的气体或液体可以与污水均匀结合，从而去污成分可以充分与污水结合，提高污水处理效率，节省资源，为污水处理工作提供便利。
