申请日2016.12.23
公开(公告)日2017.05.31
IPC分类号C02F9/14
摘要
本发明涉及废水处理技术领域，一种带淋洗设备的废水处理装置，污泥管道用于运输被废水污染的污泥，并将该污泥送至螺旋输送装置，螺旋输送装置将该污泥进行螺旋搅拌后并输送至搅拌池，废水管道将废水输送至搅拌池，废水和污泥在搅拌池中搅拌后进入筛网过滤，筛网一侧的泥浆送入离心分离机，筛网另一侧的污水送入污水池，污水池出水经两路分别输送至厌氧池和好氧池，所述厌氧池和好氧池之间管路相通，厌氧池和好氧池的出水均连接至中和池，中和池连接加药装置，厌氧池和好氧池处理后的水进入中和池加药中和，中和池出水进入反渗透装置进行反渗透处理，反渗透浓水回流至废水管道，反渗透淡水进入产水箱，本发明污水处理效果好。

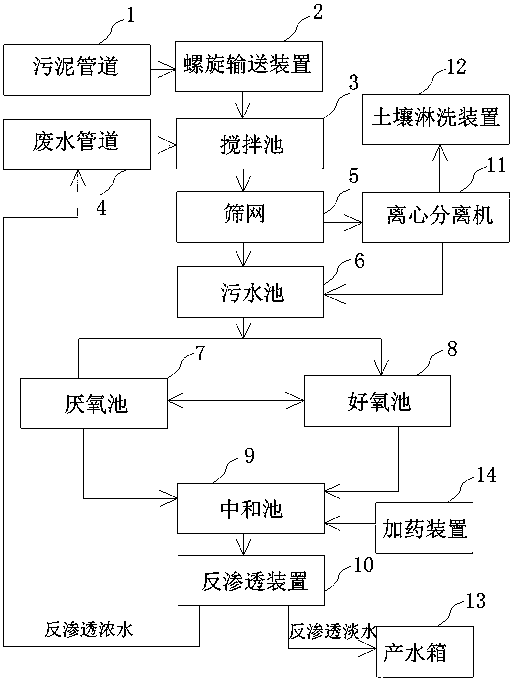

摘要附图
权利要求书
1.一种带淋洗设备的废水处理装置，其特征在于：包括污泥管道、废水管道、螺旋输送装置、搅拌池、筛网、污水池、厌氧池、好氧池、中和池、反渗透装置、产水箱、离心分离机、土壤淋洗装置和加药装置，所述污泥管道用于运输被废水污染的污泥，并将该污泥送至螺旋输送装置，螺旋输送装置将该污泥进行螺旋搅拌后并输送至搅拌池，废水管道将废水输送至搅拌池，废水和污泥在搅拌池中搅拌后进入筛网过滤，筛网一侧的泥浆送入离心分离机，筛网另一侧的污水送入污水池，污水池出水经两路分别输送至厌氧池和好氧池，所述厌氧池和好氧池之间管路相通，所述厌氧池和好氧池的出水均连接至中和池，中和池连接加药装置，厌氧池和好氧池处理后的水进入中和池加药中和，中和池出水进入反渗透装置进行反渗透处理，反渗透浓水回流至废水管道，反渗透淡水进入产水箱，离心分离机将泥浆进行离心处理，离心处理后的土壤固体送入土壤淋洗装置进行淋洗，离心处理后的污水进入污水池。
2.根据权利要求1所述的一种带淋洗设备的 废水处理装置，其特征在于：所述搅拌池的搅拌时间为4-8h。
3.根据权利要求1所述的一种带淋洗设备的废水处理装置，其特征在于：所述筛网为3mm-10mm筛网。
4.根据权利要求1所述的一种带淋洗设备的废水处理装置，其特征在于：废水在污水池中进行沉淀，沉淀时间为5-10h，污水池顶部设有吸收装置，用于吸收漂浮在污水池顶部的比水密度更小的物质。
5.根据权利要求1所述的一种带淋洗设备的废水处理装置，其特征在于：好氧池中含有硝化细菌，好氧池中的硝化细菌能氧化废水中的氮化合物产生亚硝酸盐和硝酸盐的化合物，厌氧池中含有反硝化细菌，厌氧池中的反硝化细菌能减少亚硝酸盐和硝酸盐的化合物转化成氮气。
6.根据权利要求5所述的一种带淋洗设备的废水处理装置，其特征在于：厌氧池和好氧池之间管路相通，使得好氧池的废水流入厌氧池，或厌氧池的废水流入好氧池，从而提高废水中的化合物的处理效率。
7.根据权利要求1所述的一种带淋洗设备的废水处理装置，其特征在于：中和池连接加药装置，所述加药装置加入石灰乳和/或氢氧化钠调节废水的pH值在7-9之间，并进行絮凝反应，将脱硫废水中的镁、硫酸根离子沉淀形成絮体。
8.根据权利要求1所述的一种带淋洗设备的废水处理装置，其特征在于：所述反渗透装置对废水进行除盐，反渗透淡水进入产水箱为净化后的纯水。
说明书
一种带淋洗设备的废水处理装置
技术领域
本发明涉及废水处理技术领域，具体涉及一种带淋洗设备的废水处理装置。
背景技术
随着人类工业化进程的不断发展，对地球资源的不断掠夺，导致水资源等宝贵资源被严重污染。废水中存在大量的化合物使得废水不但发出难闻刺鼻的气味，还会对土壤等造成重大的伤害，而且废水中的氮、磷化合物质汇入地下水体内，则会对地下水体造成严重的污染和破坏。
由于废水的排放点多且分散，而现有的废水处理设备大多是将废水引入废水池内进行集中处理，废水在引流过程中会对流经的通道土壤等造成污染，而且废水在运输的过程中泄露也会造成污染。
发明内容
为了解决上述技术问题，本发明提供了一种带淋洗设备的废水处理装置，本装置结构小巧，能够处理单点排放的污水，且能够对污染土壤进行原位修复。
为了达到上述目的，本发明所采用的技术方案是，一种带淋洗设备的废水处理装置，包括污泥管道、废水管道、螺旋输送装置、搅拌池、筛网、污水池、厌氧池、好氧池、中和池、反渗透装置、产水箱、离心分离机、土壤淋洗装置和加药装置，所述污泥管道用于运输被废水污染的污泥，并将该污泥送至螺旋输送装置，螺旋输送装置将该污泥进行螺旋搅拌后并输送至搅拌池，废水管道将废水输送至搅拌池，废水和污泥在搅拌池中搅拌后进入筛网过滤，筛网一侧的泥浆送入离心分离机，筛网另一侧的污水送入污水池，污水池出水经两路分别输送至厌氧池和好氧池，所述厌氧池和好氧池之间管路相通，所述厌氧池和好氧池的出水均连接至中和池，中和池连接加药装置，厌氧池和好氧池处理后的水进入中和池加药中和，中和池出水进入反渗透装置进行反渗透处理，反渗透浓水回流至废水管道，反渗透淡水进入产水箱，离心分离机将泥浆进行离心处理，离心处理后的土壤固体送入土壤淋洗装置进行淋洗，离心处理后的污水进入污水池。
进一步的，所述搅拌池的搅拌时间为4-8h。
进一步的，所述筛网为3mm-10mm筛网。
进一步的，废水在污水池中进行沉淀，沉淀时间为5-10h,污水池顶部设有吸收装置，用于吸收漂浮在污水池顶部的比水密度更小的物质。例如油脂和其他漂浮物。
进一步的，好氧池中含有硝化细菌，好氧池中的硝化细菌能氧化废水中的氮化合物产生亚硝酸盐和硝酸盐的化合物，厌氧池中含有反硝化细菌，厌氧池中的反硝化细菌能减少亚硝酸盐和硝酸盐的化合物转化成氮气。
更进一步的，厌氧池和好氧池之间管路相通，使得好氧池的废水流入厌氧池，或厌氧池的废水流入好氧池，从而提高废水中的化合物的处理效率。
进一步的，中和池连接加药装置，所述加药装置加入石灰乳和/或氢氧化钠调节废水的pH值在7-9之间，并进行絮凝反应，将脱硫废水中的镁、硫酸根离子沉淀形成絮体。
进一步的，所述反渗透装置对废水进行除盐，反渗透淡水进入产水箱为净化后的纯水。
本发明通过采用上述技术方案，与现有技术相比，具有如下优点：
本发明通过采用一种全新的带淋洗设备的废水处理装置，本装置结构小巧，能够处理单点排放的污水，且能够对污染土壤进行原位修复。
本发明通过将污泥管道通过螺旋输送装置输送至搅拌池，分水管道的废水也同时输送至搅拌池，因此本发明可以用于处于纯废水及含有污泥废水的场合，通过搅拌池搅拌后经过筛网，将固体送入离心分离机并经土壤淋洗装置对被污染的固体土壤进行清洗。筛网后的废水送入污水池进行沉淀，去除污水池表面的悬浮物，并将污水池分别送入厌氧池和好氧池，在两种细菌吸收废水中的有机物和营养成分并最后沉淀为淤泥，其余废水进入中和池，加入药剂调节pH值，并进行絮凝反应，将脱硫废水中的镁、硫酸根离子沉淀形成絮体。后续废水进入反渗透装置进行处理，反渗透淡水即为最终产水。污水处理效果好。
