申请日2016.12.30
公开(公告)日2017.07.14
IPC分类号C02F11/14; F23G7/00
摘要
本实用新型公开了一种高效低耗污泥干化装置，其特征在于：其包括密闭腔体、泥土干化器、泥土干化层和废水废气处理器，污泥可以在所述的密闭腔体内进行第一次干化，第一次干化产生的废水废气通过泥土干化器和泥土干化层后，可以对污泥进行第二次干化。本实用新型与单一的温室效应处理方式相比克服了对天气的依赖程度，不管晴天或阴天，其处理效率都很大，特别是阴天，其处理效率是单一的温室效应处理方式的2倍以上，与单一加热处理方式相比，具有能耗低，能量利用率高，减小了占地面积等优点。

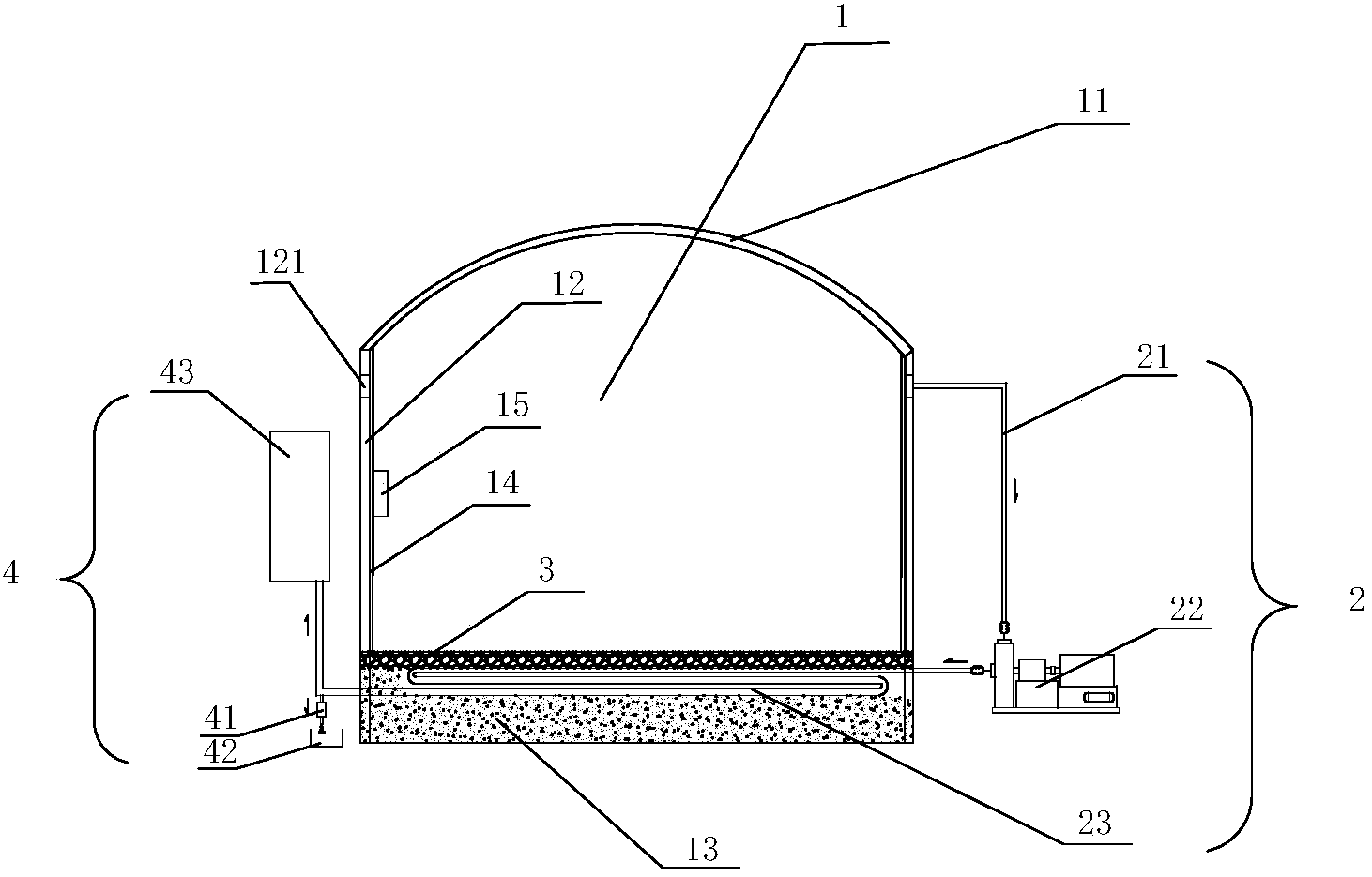

摘要附图
权利要求书
1.一种高效低耗污泥干化装置，其特征在于：其包括密闭腔体、泥土干化器、泥土干化层和废水废气处理器;所述的密闭腔体包括腔体顶部、两个腔体侧壁和腔体底部，所述的密闭腔体顶部为弧形，并且所述的密闭腔体顶部设有覆膜层，所述的两个腔体侧壁各设有一个排气孔;所述的泥土干化器包括连接管、蒸汽压缩机和换热器，所述连接管的一端与所述的其中一个排气孔密闭连接，并且所述的连接管与所述的对流层接通，所述的连接管的另一端与所述的蒸汽压缩机的进气口密闭连接，所述的蒸汽压缩机的出气口与所述的热交换器的进气口密闭连接，所述的热交换器设于所述的密闭腔体的底部;所述的泥土干化层平铺于所述的热交换器上表面;所述的热交换器的出气口设有所述的废水废气处理器。
2.如权利要求1所述的污泥干化装置，其特征在于：所述的废气处理器包括疏水器、集水池、臭气处理器，所述的疏水器与所述的热交换器的出气口密闭接通并且所述的疏水器设于所述的热交换器的出气口的下面，所述的疏水器下面接有所述的集水池，所述的臭气处理器与所述的所述的热交换器的出气口密闭接通并且所述的臭气处理器设于所述的热交换器的出气口的上面。
3.如权利要求1所述的污泥干化装置，其特征在于：所述的腔体侧壁的内侧均涂有吸光材料。
4.如权利要求1所述的污泥干化装置，其特征在于：所述的腔体侧壁的内壁设有容纳盒，所述容纳盒放置有微生物发酵剂。
5.如权利要求1所述的污泥干化装置，其特征在于：所述蒸汽压缩机为罗茨式蒸汽压缩机或离心式的蒸汽压缩机。
6.如权利要求1所述的污泥干化装置，其特征在于：所述覆膜层为塑料膜、有机玻璃、玻璃。
说明书
一种高效低耗污泥干化装置
技术领域
本实用新型涉及一种高效低耗污泥干化装置，特别是涉及一种高效低耗污泥干化装置。
背景技术
污泥的干燥最早是在二十世纪四十年代开发的，经过几十年的发展，污泥干燥的优点正逐渐显现出来：干燥后的污泥与湿污泥相比，可以大幅度减小体积，从而减小了储存空间，以含水的湿污泥为例，干燥至含水30%时，体积可以减小;形成颗粒或粉状的稳定产品，使污泥形状大大改善;最终产品无臭且无病原体，减轻了污泥的有关负面效应，使处理的污泥更容易被接受;干化后的高热值污泥也可以替代能源，实现变废为宝。
目前大城市市政污泥一般有相应的污泥干化设施，可以实现污泥的干化无害化，但中小城镇由于产生的污泥量较少，多数污水处理厂的污泥脱水后直接拖走倒掉或者在污水处理厂的空地进行干燥，污泥产生的臭气直接排入环境中，造成了小部分地区的环境质量下降，且污泥中含有大量的细菌和病原体直接危害人体健康。
目前应用最多的是利用加热进行污泥干化，浪费了大量的热力资源，小部分利用太阳能进行干化的装置，但在夜间和阴雨天时也无法很好的进行污泥干化，且污泥中的有害气体直接排入大气中，造成周边环境的污染。
实用新型内容
本实用新型的目的是为了克服上述背景技术的不足，提供一种高效低耗污泥干化装置，使其克服上述技术的缺点及完善目前污泥干化装置存在的热能利用率低、能耗高等技术缺陷，并且不对周边环境造成污染。
一种高效低耗污泥干化装置，其包括密闭腔体、泥土干化器、泥土干化层和废水废气处理器;所述的密闭腔体包括腔体顶部、两个腔体侧壁和腔体底部，所述的密闭腔体顶部为弧形，并且所述的密闭腔体顶部设有覆膜层，所述的两个腔体侧壁各设有一个排气孔;所述的泥土干化器包括连接管、蒸汽压缩机和换热器，所述连接管的一端与所述的其中一个排气孔密闭连接，并且所述的连接管与所述的对流层接通，所述的连接管的另一端与所述的蒸汽压缩机的进气口密闭连接，所述的蒸汽压缩机的出气口与所述的热交换器的进气口密闭连接，所述的热交换器设于所述的密闭腔体的底部;所述的泥土干化层平铺于所述的热交换器上表面;所述的热交换器的出气口设有所述的废水废气处理器。
有益效果：本技术与传统技术相比具有以下优势：
1、与单一的温室效应处理方式相比，本实用新型提供了第二干化区域，克服了对天气的依赖程度，不管晴天或阴天，其处理效率都很大。特别是阴天，其处理效率是单一的温室效应处理方式的2倍以上;
2、本实用新型采用温室效应处理方式与与高温蒸汽处理方式，相对单一加热处理方式相比，能耗低，其能耗只有传统方式的50%，并且其单位体积与时间内的污泥干化速度是传统速度的30%以上;
3、从排气孔排出的高温蒸汽没有直接排放，而是直接进入蒸汽压缩机处理后再次的进行二次利用，能量利用率高;
4、由于本装置高效的处理速度，处理同样量的污泥，选用的设备型号变小，减小了占地面积。
