申请日2016.12.30
公开(公告)日2017.07.18
IPC分类号F16H1/22; F16H57/023
摘要
本实用新型属于机械设备技术领域，涉及水处理行业需要低转速、大扭矩的新型减速机。具体是一种用于水处理行业的新型减速机，它包括壳体及端盖，其特征在于所述壳体内设有连接电机的电机轴头齿轮、过渡齿轮、过渡齿轮轴、大齿轮、齿轮轴、输出轴齿轮和输出轴;动力从电机轴头齿轮通过过渡齿轮及过渡齿轮轴传到大齿轮，大齿轮通过齿轮轴传到输出轴齿轮，再通过输出轴输出。本实用新型重量轻、可靠、易操作、易维修、使用寿命长，加装方便、成本低。

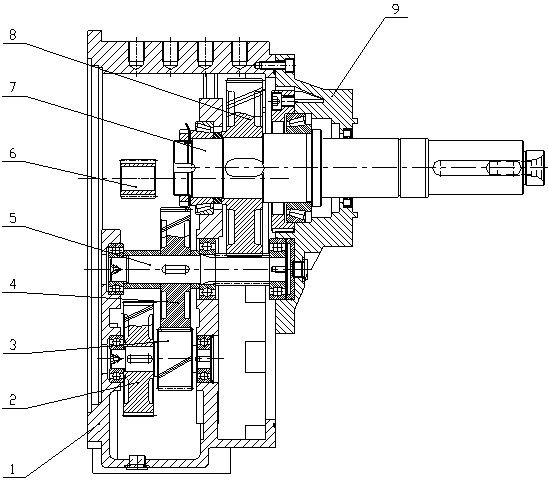

摘要附图
权利要求书
1.一种用于水处理行业的新型减速机，它包括壳体及端盖，其特征在于所述壳体内设有连接电机的电机轴头齿轮、过渡齿轮、过渡齿轮轴、大齿轮、齿轮轴、输出轴齿轮和输出轴;动力从电机轴头齿轮通过过渡齿轮及过渡齿轮轴传到大齿轮，大齿轮通过齿轮轴传到输出轴齿轮，再通过输出轴输出。
2.如权利要求1所述的新型减速机，其特征在于减速机通过壳体和电机相连。
说明书
一种用于水处理行业的新型减速机
技术领域
本实用新型属于机械设备技术领域，具体涉及一种水处理行业需要低转速、大扭矩的新型减速机。
背景技术
目前水处理行业所用的各种设备，如：搅拌机，曝气机等，都需要满足低转速、大扭矩的要求。为了能够实现低转速、大扭矩，需要加装减速机来实现此目标。
发明内容
本实用新型的目的就是为了解决上述问题，而提供的一种用于水处理行业重量轻、可靠、易操作，低成本的新型减速机。
本实用新型是这样来实现的：用于水处理行业的新型减速机，它包括壳体及端盖，其特征在于所述壳体内设有连接电机的电机轴头齿轮、过渡齿轮、过渡齿轮轴、大齿轮、齿轮轴、输出轴齿轮和输出轴;动力从电机轴头齿轮通过过渡齿轮及过渡齿轮轴传到大齿轮，大齿轮通过齿轮轴传到输出轴齿轮，再通过输出轴输出。
本实用新型的减速机通过壳体和电机相连。
本实用新型在使用时加装于水处理行业所用的各种设备前面，电机动力通过此减速机传给水处理行业的各种设备;动力传给减速机再传给水处理行业的各种设备，即电机轴头齿轮和电机相连，动力从电机通过电机轴头齿轮传到过渡齿轮;通过过渡齿轮轴传到大齿轮;通过齿轮轴传到输出轴齿轮，再通过输出轴传到水处理行业所用的各种设备。
本实用新型减速器，特别适用于水处理行业等需要低转速、大扭矩的场合，具有以下优点：
(1)重量轻、可靠、易操作、易维修、使用寿命长;
(2)加装方便、成本低。
