申请日2016.12.14
公开(公告)日2017.08.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种涂料废水处理系统，包括污水提升泵，污水提升泵的进水口与污水池连接，污水提升泵的出水口与隔油池的进水口连接，隔油池的油污出口与油污收集池连接，隔油池的出水口与均质池的进水口连接，均质池的出水口与气浮机的进水口连接，气浮机的出水口与汽提塔的加料口连接，汽提塔的出水口与SBR池进水口连接，SBR池出水口与收集池连接。本实用新型将气浮、汽提及SBR相结合进行废水处理，各工艺进行优势互补。水处理过程中无需使用填料，大大降低了水处理的成本;工艺简单，设备紧凑。
权利要求书

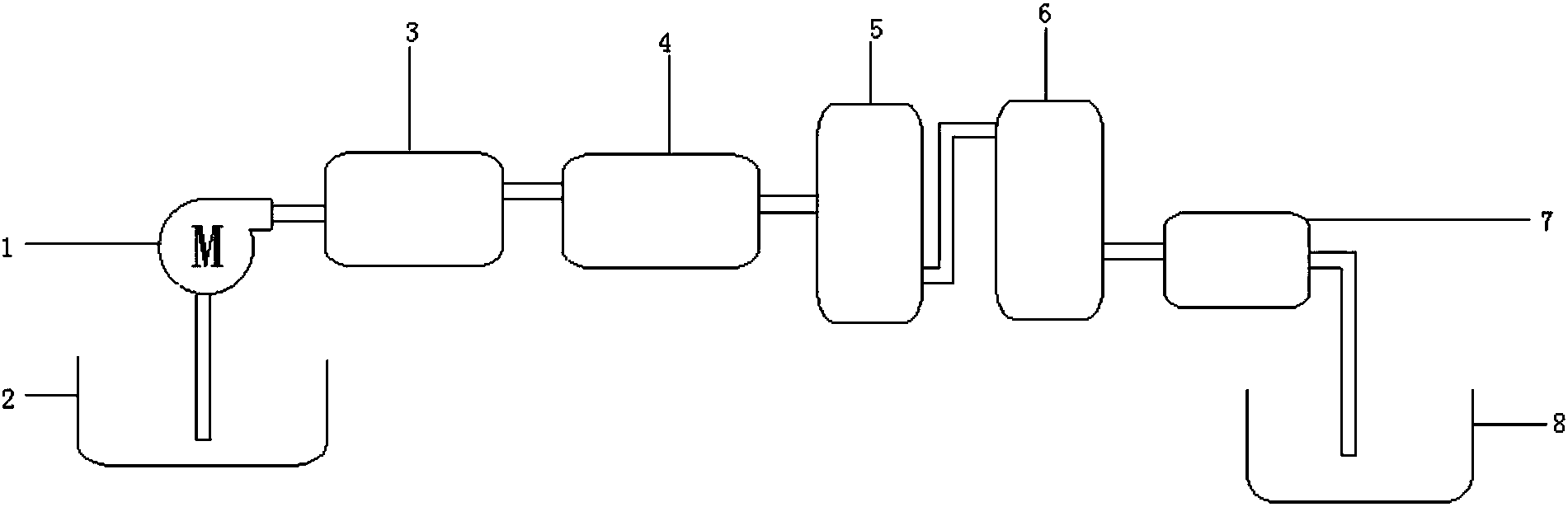

1.一种涂料废水处理系统，其特征在于，包括污水提升泵(1)，污水提升泵(1)的进水口与污水池(2)连接，污水提升泵(1)的出水口与隔油池(3)的进水口连接，隔油池(3)的油污出口与油污收集池(8)连接，隔油池(3)的出水口与均质池(4)的进水口连接，均质池(4)的出水口与气浮机(5)的进水口连接，气浮机(5)的出水口与汽提塔(6)的加料口连接，汽提塔(6)的出水口与SBR池(7)进水口连接，SBR池(7)出水口与收集池(8)连接。
2.根据权利要求1所述的一种涂料废水处理系统，其特征在于，所述污水提升泵(1)的进水口处设有格栅。
3.根据权利要求2所述的一种涂料废水处理系统，其特征在于，所述污水提升泵(1)为JYWQ自动搅匀污水提升泵。
4.根据权利要求1所述的一种涂料废水处理系统，其特征在于，所述气浮机(5)为QY-QF-100溶气式气浮机。
5.根据权利要求1所述的一种涂料废水处理系统，其特征在于，所述汽提塔(6)为FJQT-5/s型汽提塔。
说明书
一种涂料废水处理系统
技术领域
本实用新型属于废水处理技术领域，具体涉及一种涂料废水处理系统。
背景技术
涂料作为化工产品的一种，其产业的发展随着建筑行业及国民经济的发展而不断壮大，早期涂料行业产量低、废水量少，因而污染不太引人注目，而且多数涂料废水都是经过简单物化处理，虽然化学需氧量(COD)达不到国家规定标准，但表观色度、浊度勉强过关。但随着涂料产业的不断扩大，其产生的废水也不断增加，污染也越来越严重。涂料废水主要包括除油脱脂废水、表调磷化废水、电泳废水、喷漆废水等,除油脱脂废水的主要污染物为石油类、COD、SS、PH;表调磷化废水主要含SS、磷酸根、及金属离子;电泳废水属于高浓度有机废水,含有大量高分子有机化合物、表面活性剂、低分子溶剂、颜料等;喷漆废水含有大量的低分子有机溶剂、细小漆渣等。因此涂料废水成分复杂、污染物浓度高、可生化性差,处理难度较大。
目前，常用的料废水处理主要多级是物化前处理+生物接触氧化法/曝气生物滤池法进行污水处理，上述方法虽然容积负荷较高，对水质适应能力较强，污泥产率较低，但是对进水浓度进水SS要求较高，容易引起滤料堵塞、结团，水头损失大污泥稳定性稍差，管理不当会造成滤料随水流失等问题，并且由于填料费用大，需要专业的定期维修更换着便增加了后期维护成本，投入跟预期会有明显落差，因此这些处理方法不能满足涂料厂污水处理长期安全廉价的要求。
实用新型内容
本实用新型的目的是提供一种涂料废水处理系统，解决了现有涂料废水中有机物不能回收、处理难度大以及成本高的问题。
本实用新型所采用的技术方案是，一种涂料废水处理系统，包括污水提升泵，污水提升泵的进水口与污水池连接，污水提升泵的出水口与隔油池的进水口连接，隔油池的油污出口与油污收集池连接，隔油池的出水口与均质池的进水口连接，均质池的出水口与气浮机的进水口连接，气浮机的出水口与汽提塔的加料口连接，汽提塔的出水口与SBR池进水口连接，SBR池出水口与收集池连接。
本实用新型的特征还在于，
污水提升泵的进水口处设有格栅。
污水提升泵为JYWQ自动搅匀污水提升泵。
气浮机为QY-QF-100溶气式气浮机。
汽提塔为FJQT-5/s型汽提塔。
本实用新型的有益效果是，将气浮、汽提以及SBR相结合进行涂料废水处理，在此过程中，各工艺进行优势互补，降低了水处理的难度：在气浮中，将废水中的悬浮物去除;在汽提塔中有毒有害物及挥发性有机物与水进行分离，并进行回收再生产，节约了原材料;SBR将易生化有机物彻底去除，从而实现有机物的彻底去除，将水质彻底净化;水处理过程中无需使用填料，大大降低了水处理的成本。
