申请日2016.12.14
公开(公告)日2017.08.29
IPC分类号C02F9/02
摘要
本实用新型公开了一种去除废水中氯离子装置，包括过滤器a，过滤器a的出水管与过滤器b的进水管连接，过滤器b的出水管与在线氯离子检测仪连接，在线氯离子检测仪与水箱连接，水箱与反洗水泵连接，反洗水泵与管道d连接，过滤器a与管道a连接，过滤器b与管道b连接，管道a和管道b均与管道d连接;管道a和管道b上均设置有阀门;过滤器a内设置有水滑石，过滤器b内设置有活性炭;过滤器a的进水管上设置有压力表;过滤器b的出水管上设置有压力表。一种去除废水中氯离子装置更经济有效的去除各种废水中含有的氯离子，避免了使用酸碱液，减少了污染，也降低了再生所需酸碱而产生的费用。
权利要求书

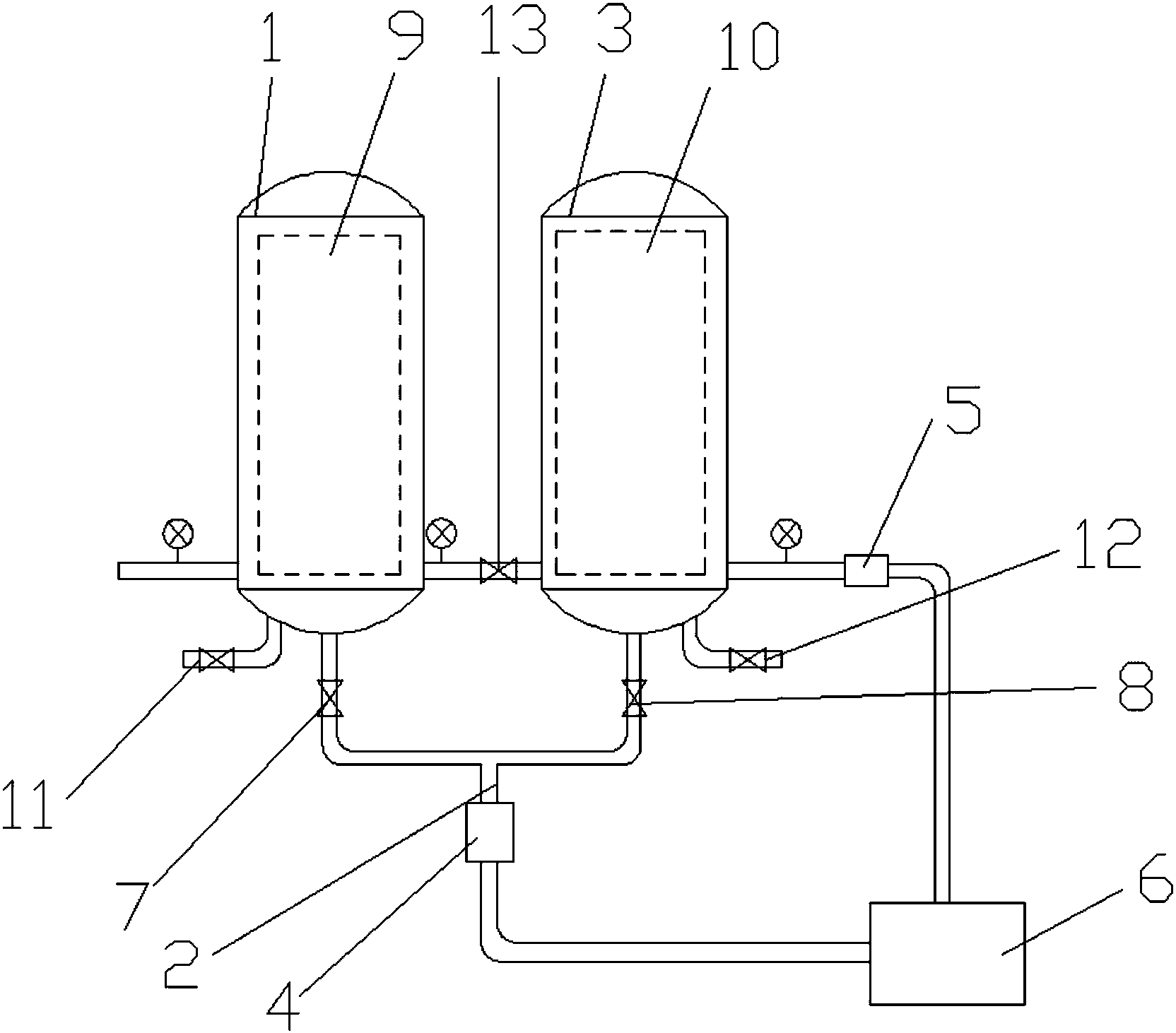

1.一种去除废水中氯离子装置，其特征在于：包括过滤器a(1)，过滤器a(1)的出水管与过滤器b(3)的进水管连接，过滤器b(3)的出水管与在线氯离子检测仪(5)连接，在线氯离子检测仪(5)与水箱(6)连接，水箱(6)与反洗水泵(4)连接，反洗水泵(4)与管道d(2)连接，过滤器a(1)与管道a(7)连接，过滤器b(3)与管道b(8)连接，管道a(7)和管道b(8)均与管道d(2)连接;
管道a(7)和管道b(8)上均设置有阀门;
过滤器a(1)内设置有水滑石(9)，过滤器b(3)内设置有活性炭(10);
过滤器a(1)的进水管上设置有压力表;
过滤器b(3)的出水管上设置有压力表。
2.根据权利要求1所述的一种去除废水中氯离子装置，其特征在于：所述过滤器a(1)的出水管上设置有压力表。
3.根据权利要求1所述的一种去除废水中氯离子装置，其特征在于：所述过滤器a(1)上连接有排污管a(11)。
4.根据权利要求1所述的一种去除废水中氯离子装置，其特征在于：所述过滤器b(3)上连接有排污管b(12)。
5.根据权利要求1-4任一项所述的一种去除废水中氯离子装置，其特征在于：所述过滤器a(1)的出水管与过滤器b(3)的进水管通过管道c(13)连接，管道c(13)上设置有阀门。
说明书
一种去除废水中氯离子装置
技术领域
本实用新型属于水污染控制技术领域，具体涉及一种去除废水中氯离子装置。
背景技术
现有去除废水中氯离子的技术主要为离子交换法，此方法每个运行周期完成后需要对离子交换器进行再生，再生液为盐酸，所以此方法运行中运行成本高，污染大。
实用新型内容
本实用新型的目的是提供一种去除废水中氯离子装置，解决了现有去除废水中氯离子中成本高和污染大的问题。
本实用新型所采用的技术方案是，一种去除废水中氯离子装置，包括过滤器a，过滤器a的出水管与过滤器b的进水管连接，过滤器b的出水管与在线氯离子检测仪连接，在线氯离子检测仪与水箱连接，水箱与反洗水泵连接，反洗水泵与管道d连接，过滤器a与管道a连接，过滤器b与管道b连接，管道a和管道b均与管道d连接;
管道a和管道b上均设置有阀门;
过滤器a内设置有水滑石，过滤器b内设置有活性炭;
过滤器a的进水管上设置有压力表;
过滤器b的出水管上设置有压力表。
本实用新型的特点还在于，
过滤器a的出水管上设置有压力表;
过滤器a上连接有排污管a。
过滤器b上连接有排污管b。
过滤器a的出水管与过滤器b的进水管通过管道c连接，管道c上设置有阀门。
本实用新型的有益效果是：一种去除废水中氯离子装置通过设置过滤器a和过滤器b，过滤器a内设置有水滑石，过滤器b内设置有活性炭，更经济有效的去除各种废水中含有的氯离子，使经过处理的水达到使用或者进入下级设备的要求，避免了使用酸碱液，只需要使用产水进行反洗既能达到再次使用的要求，减少了污染，也降低了再生所需酸碱而产生的费用。
