申请日2016.12.14
公开(公告)日2017.08.25
IPC分类号C02F11/12
摘要
本实用新型涉及污泥烘干装置技术领域，具体为一种导热油烘干污泥装置，包括入料收集装置、皮带输送装置、桨叶干燥机、导热油循环系统、驱动电机、烘干滚筒和传动主轴，所述传动主轴安装在烘干滚筒的内部，所述桨叶干燥机的左侧设置有入料收集装置，桨叶干燥机的左端上方设置有入料口，所述入料收集装置与入料口通过皮带输送装置连接，所述桨叶干燥机的上方设置有排气引风装置，排气引风装置的右边设置有观察孔，所述桨叶干燥机右端下方设置有出料口。污泥经过入料收集装置由皮带输送至浆叶干燥机，利用导热油加热干燥机内部烘干污泥由出料口排出并收集，尾气用喷淋方式处理完成达标后排放，简化工艺流程。
权利要求书

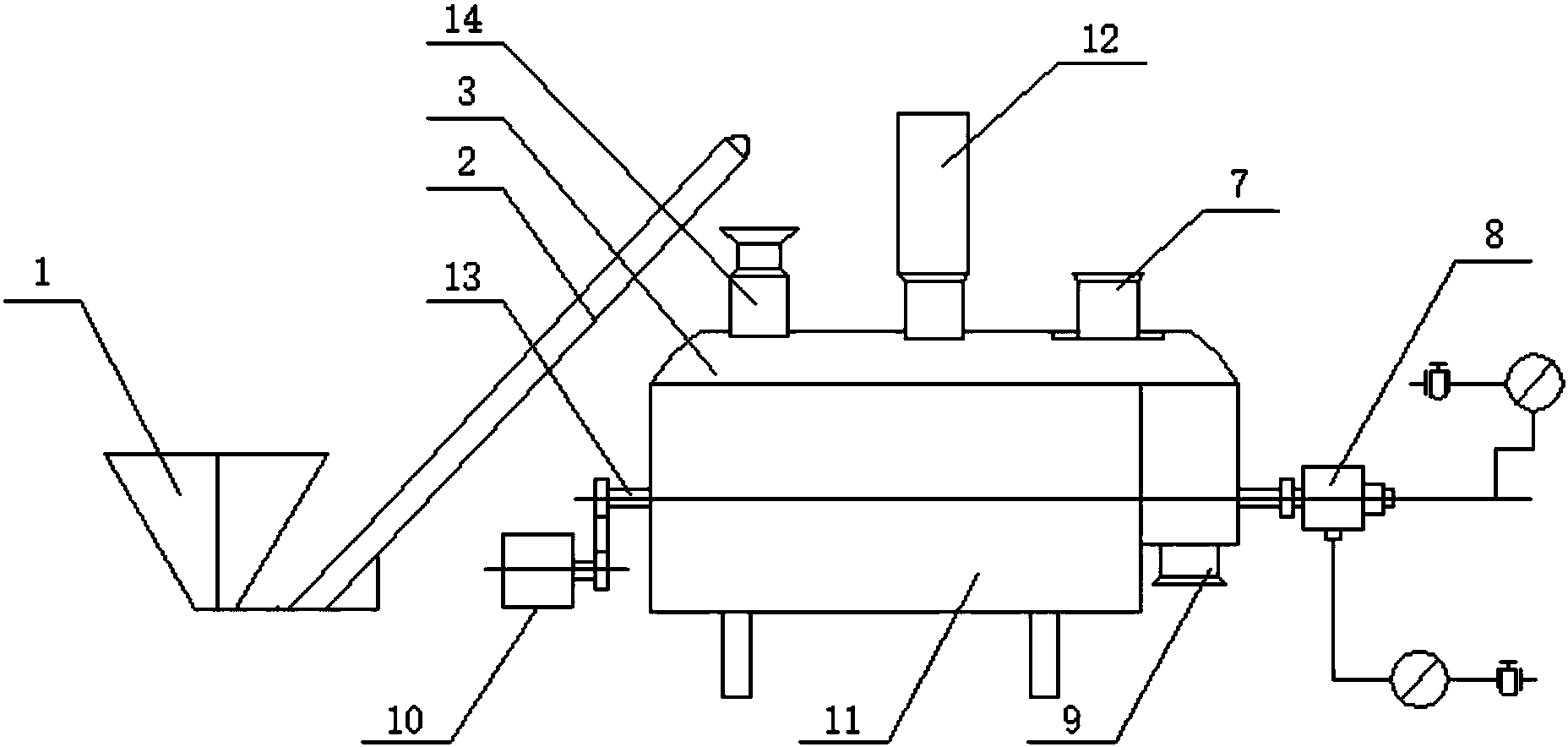

1.一种导热油烘干污泥装置，包括入料收集装置(1)、皮带输送装置(2)、桨叶干燥机(3)、导热油循环系统(8)、驱动电机(10)、烘干滚筒(11)和传动主轴(13)，其特征在于：所述传动主轴(13)安装在烘干滚筒(11)的内部，所述桨叶干燥机(3)的左侧设置有入料收集装置(1)，桨叶干燥机(3)的左端上方设置有入料口(14)，所述入料收集装置(1)与入料口(14)通过皮带输送装置(2)连接，所述桨叶干燥机(3)的上方设置有排气引风装置(12)，排气引风装置(12)的右边设置有观察孔(7)，所述桨叶干燥机(3)右端下方设置有出料口(9)，桨叶干燥机(3)的右侧设置有导热油循环系统(8)，所述导热油循环系统(8)通过输油管与桨叶干燥机(3)连接，所述烘干滚筒(11)内壁设置有导热层(15)，导热层(15)内设置有循环油管道(16)，所述导热油循环系统(8)与循环油管道(16)通过输油管连接，导热油循环系统(8)与循环油管道(16)构成密闭循环系统，所述驱动电机(10)通过齿轮箱与传动主轴(13)连接。
2.根据权利要求1所述的一种导热油烘干污泥装置，其特征在于：所述传动主轴(13)的右端设置有搅动浆叶，搅动浆叶上设置有导流片。
3.根据权利要求1所述的一种导热油烘干污泥装置，其特征在于：所述排气引风装置(12)内设置有一级旋风分离器(4)、二级旋风分离器(5)和引风机(6)，所述一级旋风分离器(4)、二级旋风分离器(5)和引风机(6)之间依次串联安装。
4.根据权利要求1所述的一种导热油烘干污泥装置，其特征在于：所述观察孔(7)设置在循环油管道(16)之间，观察孔(7)的底部设置有防凝结观察窗。
5.根据权利要求1所述的一种导热油烘干污泥装置，其特征在于：所述烘干滚筒(11)的外壁设置有保温层。
说明书
一种导热油烘干污泥装置
技术领域
本实用新型涉及污泥烘干装置技术领域，具体为一种导热油烘干污泥装置。
背景技术
目前，大部分用于污泥烘干的装置主要有回转式烘干机、滚筒式烘干机等，设备需占用很大场地，产量不高，而且平均烘干电耗高。介质温度较低，物料烘不干，终水分超过控制指标，导致产量低，严重时发生堵磨糊磨事故。烘干机维修量大，烘干机头部容易烧坏变形。进料部分，需要经常更换，严重影响烘干机的正常生产。烘干作业废气净化系统容易出现结露、湿底等现象致使缩短设备的使用寿命，增加维修费用，基于此，设计一种新型的烘干污泥装置还是很有必要的。
实用新型内容
本实用新型的目的在于提供一种导热油烘干污泥装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种导热油烘干污泥装置，包括入料收集装置、皮带输送装置、桨叶干燥机、导热油循环系统、驱动电机、烘干滚筒和传动主轴，所述传动主轴安装在烘干滚筒的内部，所述桨叶干燥机的左侧设置有入料收集装置，桨叶干燥机的左端上方设置有入料口，所述入料收集装置与入料口通过皮带输送装置连接，所述桨叶干燥机的上方设置有排气引风装置，排气引风装置的右边设置有观察孔，所述桨叶干燥机右端下方设置有出料口，桨叶干燥机的右侧设置有导热油循环系统，所述导热油循环系统通过输油管与桨叶干燥机连接，所述烘干滚筒内壁设置有导热层，导热层内设置有循环油管道，所述导热油循环系统与循环油管道通过输油管连接，导热油循环系统与循环油管道构成密闭循环系统，所述驱 动电机通过齿轮箱与传动主轴连接。
优选的，所述传动主轴的右端设置有搅动浆叶，搅动浆叶上设置有导流片。
优选的，所述排气引风装置内设置有一级旋风分离器、二级旋风分离器和引风机，所述一级旋风分离器、二级旋风分离器和引风机之间依次串联安装。
优选的，所述观察孔设置在循环油管道之间，观察孔的底部设置有防凝结观察窗。
优选的，所述烘干滚筒的外壁设置有保温层。
与现有技术相比，本实用新型的有益效果是：污泥经过入料收集装置由皮带输送至浆叶干燥机，利用导热油加热干燥机内部烘干污泥由出料口排出并收集，尾气用喷淋方式处理完成达标后排放，简化工艺流程，节约场地资源和设备资源，降低了生产成本和能耗，提升了效益，易于推广使用。
