申请日2016.12.13
公开(公告)日2017.07.14
IPC分类号C02F1/463
摘要
一种基于电絮凝的污水处理实验装置，包括阳极(1)、阴极(2)、有机玻璃槽(3)、直流电源(15)，所述的有机玻璃槽(3)外侧设置有控温槽(4)，在有机玻璃槽(3)上部设置细有机玻璃管(5)，夹子(8)前端能够悬挂在有机玻璃细管5上，后端能够夹住极板;在有机玻璃槽(3)下部设置有带滑轮(11)的滑轮轨道(6)，滑轮(11)上设置凹槽，极板卡在凹槽位置;在有机玻璃槽(3)下部设有出水口(12)，出水口(12)通过止水夹(13)、软管(14)、滤头(16)连接取样泵(17)、样品室(18)，计量泵(19)从样品室(18)中准确抽取所需体积的样品到取样烧杯(20)。
权利要求书
1.一种基于电絮凝的污水处理实验装置，包括阳极(1)、阴极(2)、有机玻璃槽(3)、直流电源(15)，其特征在于：所述的有机玻璃槽(3)外侧设置有控温槽(4)，控温槽(4)能够控制有机玻璃槽(3)的温度，使得反应溶液温度稳定;在有机玻璃槽(3)上部设置细有机玻璃管(5)，夹子(8)前端能够悬挂在有细有机玻璃管(5)，后端能够夹住极板;在有机玻璃槽(3)下部设置有带滑轮(11)的滑轮轨道(6)，滑轮(11)上设置凹槽，极板卡在凹槽位置，从而固定极板;在有机玻璃槽(3)下部设有出水口(12)，出水口(12)通过止水夹(13)、软管(14)、滤头(16)连接取样泵(17)，取样泵(17)和带刻度的样品室(18)连接，计量泵(19)从样品室(18)中准确抽取所需体积的样品到取样烧杯(20)。
2.根据权利要求1所述的一种基于电絮凝的污水处理实验装置，其特征在于：在所述有机玻璃槽(3)底部设置有粗有机玻璃管(9)，管上分布小孔，并且连接空气泵(10)，滑轮轨道(6)下面设置有机玻璃板(7)，有机玻璃板(7)均匀分布小孔，能够使得空气均匀的通入槽中，实现曝气搅拌。
说明书
一种基于电絮凝的污水处理实验装置
技术领域
本实用新型属于环境化学领域，涉及电絮凝的实验装置。
背景技术
电絮凝的反应原理是以铝、铁等金属为阳极，在直流电的作用下，阳极被溶蚀，产生 Al、Fe等离子，在经一系列水解、聚合及亚铁的氧化过程，发展成为各种羟基络合物、多核羟基络合物以至氢氧化物。该过程为三个连续阶段：(1)在金属离子从活性电极的阳极溶解形成絮凝剂，(2)颗粒/胶体悬浮液不稳定，(3)该不稳定的悬浮液和形成的聚合薄片。
在实验室中，用电絮凝法处理污水时，常使用烧杯等作为反应容器，反应时存在极板间距不易调整，不能搅拌均匀，取样不方便等缺点。
发明内容
本实用新型提供一种基于电絮凝的污水处理实验装置，能够调节极板间距，曝气搅拌，快速取样。

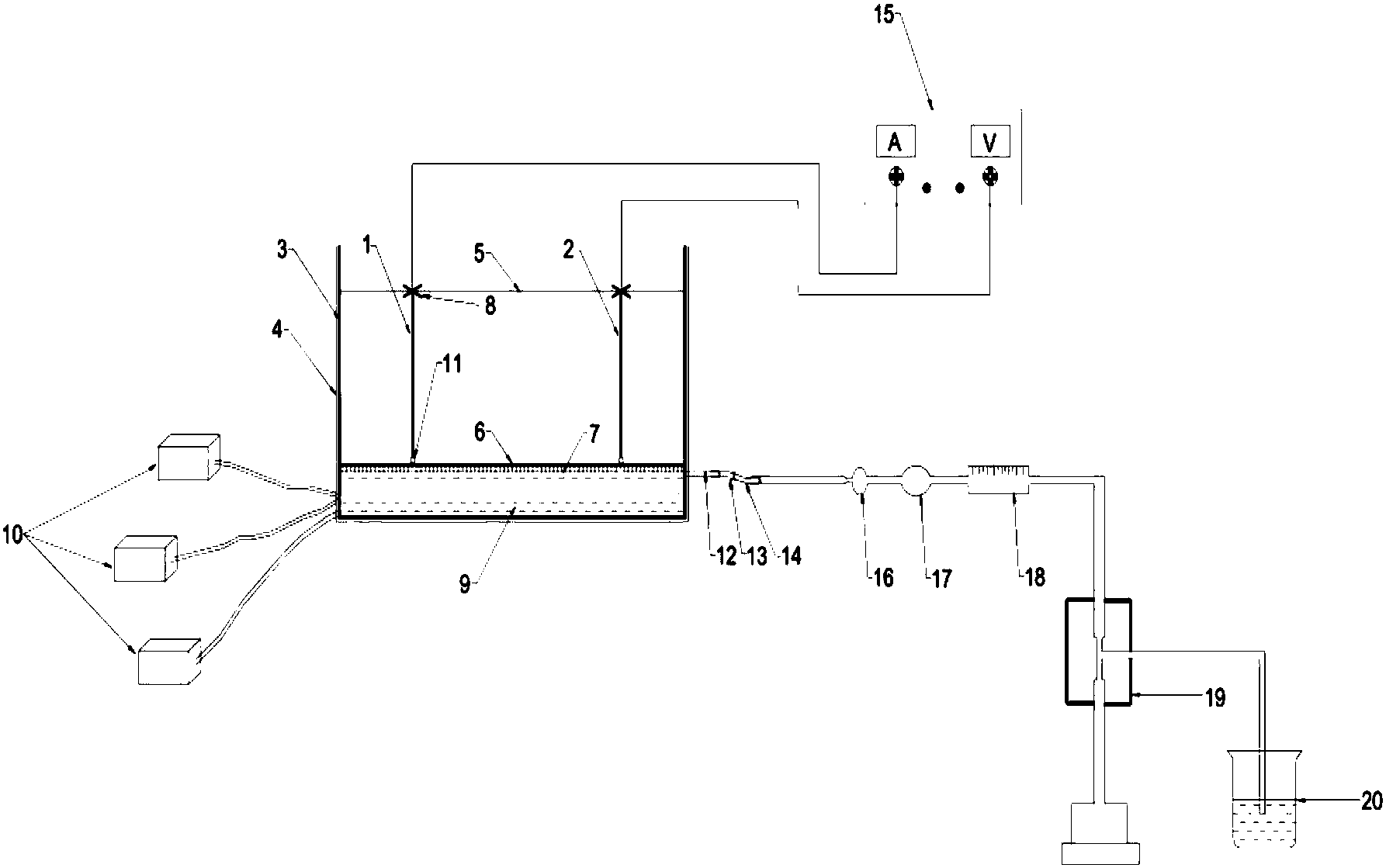

结合附图，说明如下：
一种基于电絮凝的污水处理实验装置，包括阳极1、阴极2、有机玻璃槽3，所述的有机玻璃槽3外侧设置有控温槽4，控温槽4能够控制有机玻璃槽3的温度，使得反应溶液温度稳定;在有机玻璃槽3上部设置细有机玻璃管5，夹子8前端能够悬挂在细有机玻璃管5 上，后端能够夹住极板;在有机玻璃槽3下部设置有带滑轮11的滑轮轨道6，滑轮11上设置凹槽，极板卡在凹槽位置，从而固定极板;在有机玻璃槽3下部设有出水口12，出水口12通过止水夹13、软管14、滤头16连接取样泵17，取样泵17和带刻度的样品室18 连接，计量泵19从样品室18中准确抽取所需体积的样品到取样烧杯20。
在所述有机玻璃槽3底部设置有粗有机玻璃管9，管上分布小孔，并且连接空气泵10，滑轮轨道6下面设置有机玻璃板7，该板上均匀分布小孔，能够使得空气均匀的通入槽中，实现曝气搅拌。
本实用新型的有益效果是：
1.结构简单，操作方便，
2.控温槽能够控制温度，调节并保持反应体系温度稳定，
3.电化学反应时存在磁场，无法通过磁力搅拌，空气泵通入空气，曝气搅动，使反应溶液混合均匀，
4.滑轮和可移动的夹子能调节极板之间的间距，设定不同的间距，探究极板间距对实验的影响，
5.取样泵能够快速抽取样品，并且通过滤头过滤，实现取样时间点精确取样，避免人工取样操作时间过长，导致测定物质浓度偏低，
6.计量泵能够精确抽取需要的样品量，将样品室中样品分成不同份，进一步用于分析测定，如溶液中染物浓度、PH值等。
