申请日2016.11.26
公开(公告)日2017.05.31
IPC分类号B01D21/24; B01D36/04
摘要
本实用新型涉及一种污水池排污装置，包括在地面上挖取的污水收集池及排污沟槽，该排污沟槽与污水收集池连通，且地面上沿污水收集池设置有一圈围栏，其中位于排污沟槽一侧的围栏上焊接有向污水收集池内延伸的支撑架，所述污水收集池内设有潜水搅拌机及污泥泵，其中与潜水搅拌机连接的缆绳的另一端捆绑在支撑架上，所述污水收集池侧壁上设置有正对于排污沟槽的出水槽，且出水槽出口端的两侧内壁上倾斜设置有滑槽，其中滑槽的底端靠近出水槽的出口处，滑槽的顶端靠近出水槽的进口处，所述滑槽内设有过滤网。本实用新型增强了污水收集池的排污效率，同时还减轻了工人的劳动强度。
权利要求书
1.一种污水池排污装置，其特征在于，包括在地面上挖取的污水收集池及排污沟槽，该排污沟槽与污水收集池连通，且地面上沿污水收集池设置有一圈围栏，其中位于排污沟槽一侧的围栏上焊接有向污水收集池内延伸的支撑架，所述污水收集池内设有潜水搅拌机及污泥泵，其中与潜水搅拌机连接的缆绳的另一端捆绑在支撑架上，所述污水收集池侧壁上设置有正对于排污沟槽的出水槽，且出水槽出口端的两侧内壁上倾斜设置有滑槽，其中滑槽的底端靠近出水槽的出口处，滑槽的顶端靠近出水槽的进口处，所述滑槽内设有过滤网。
2.根据权利要求1所述的一种污水池排污装置，其特征在于，所述出水槽底端低于排污沟槽底端水平面。
3.根据权利要求1所述的一种污水池排污装置，其特征在于，所述污水收集池底部低于排污沟槽底部水平面。
4.根据权利要求1所述的一种污水池排污装置，其特征在于，所述污水收集池内的其中一个直角处竖直设置有标杆，且标杆上设置有刻度表。
说明书
一种污水池排污装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水池排污装置。
背景技术
工业生产中产生的工业废水及日常用水产生的污水中经常含有大量的灰尘等杂质，而一般该类污水都是集中到污水收集池内，当储存的污水量较大时进行同一排放，而不是24小时开启污泥泵进行污水排放，以此达到节约能源及延长污泥泵寿命的目的，但是经过沉淀的污水会在污水收集池底部结成一层厚厚的污泥层，不便于污泥泵的抽取，使得排污不彻底，还有就是从车间或其他地方排入污水收集池的污水中会有许多杂物，如编织袋碎片、树叶或其他的杂物，通常人们是在与污水收集池连通的排污沟槽内设置过滤网对杂物进行过滤，防止杂物堵塞污泥泵，但是经常发生杂物堵住过滤网，使得排污沟槽内的污水水位抬高，且也不能顺利流入污水收集池内，需要人们经常对过滤网进行清理，也就增加了工人的劳动强度。
发明内容
本实用新型的目的就是为了解决上述问题而提供一种污水池排污装置。
本实用新型的技术问题主要通过下述技术方案得以解决：

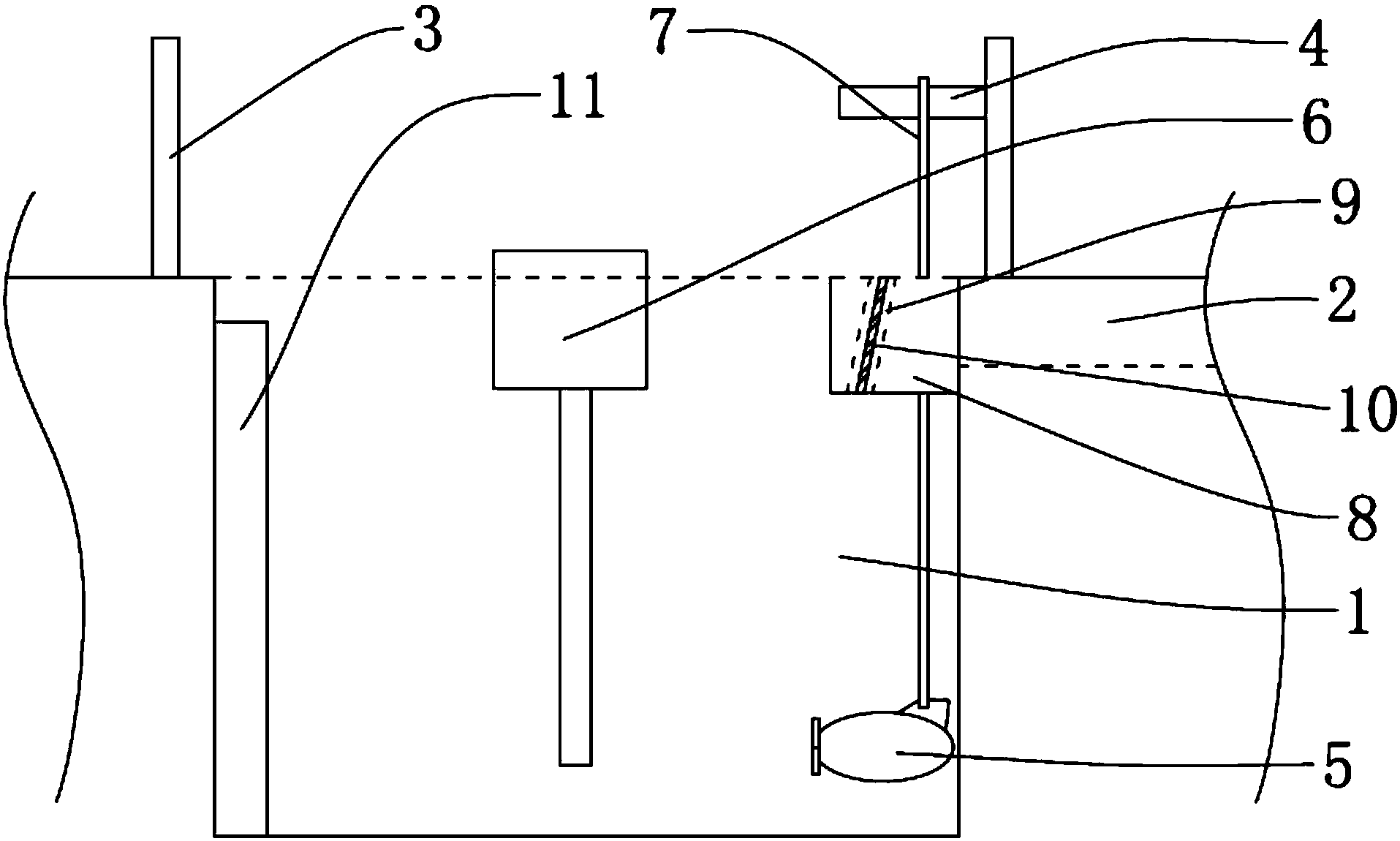

一种污水池排污装置，包括在地面上挖取的污水收集池及排污沟槽，该排污沟槽与污水收集池连通，且地面上沿污水收集池设置有一圈围栏，其中位于排污沟槽一侧的围栏上焊接有向污水收集池内延伸的支撑架，所述污水收集池内设有潜水搅拌机及污泥泵，其中与潜水搅拌机连接的缆绳的另一端捆绑在支撑架上，所述污水收集池侧壁上设置有正对于排污沟槽的出水槽，且出水槽出口端的两侧内壁上倾斜设置有滑槽，其中滑槽的底端靠近出水槽的出口处，滑槽的顶端靠近出水槽的进口处，所述滑槽内设有过滤网。
优选的，所述出水槽底端低于排污沟槽底端水平面。
优选的，所述污水收集池底部低于排污沟槽底部水平面。
优选的，所述污水收集池内的其中一个直角处竖直设置有标杆，且标杆上设置有刻度表。
本实用新型的有益效果是：本实用新型中潜水搅拌机通过带动水流能将沉淀在污水收集池底部的污泥卷起，使得排污更为彻底，而过滤网则能将污水中的杂物挡住，并且由于出水槽与排污沟槽之间的高低落差的关系，使得过滤网、位于出水槽进口端的污水收集池内壁及出水槽底部三者之间所构成空间内足够容纳过滤出来的杂物，而不是堵住过滤网，并且沾粘在过滤网上的杂物，也会因为过滤网倾斜的关系，自动从过滤网上脱落。
