申请日2017.01.19
公开(公告)日2017.08.11
IPC分类号C02F9/14
摘要
本实用新型公开的污水分类收集处理系统，包括依次连接的进水口、PH值检测装置、一级沉淀池、厌氧反应池、气浮机、生物接触氧化池、二级沉淀池，一级、二级沉淀池的底部通过管道与板框压滤机连接，二级沉淀池的底部还设置有与生物氧化池相连的回污管道，二级沉淀池的上部设置有清水管道，清水管道与池塘连通。本实用新型包括用于分类收集污水的生产污水进口和工业污水进口，可以同时处理两个进口的污水，将以往的两套处理系统合成一套，大大的降低了设备成本，同时减小了占地面积;设置有一级、二级沉淀池以及好氧、厌氧反应池，对污水进行了充分的处理，保证排出的水基本不会含有对环境有害的物质，是一套非常环保的系统。

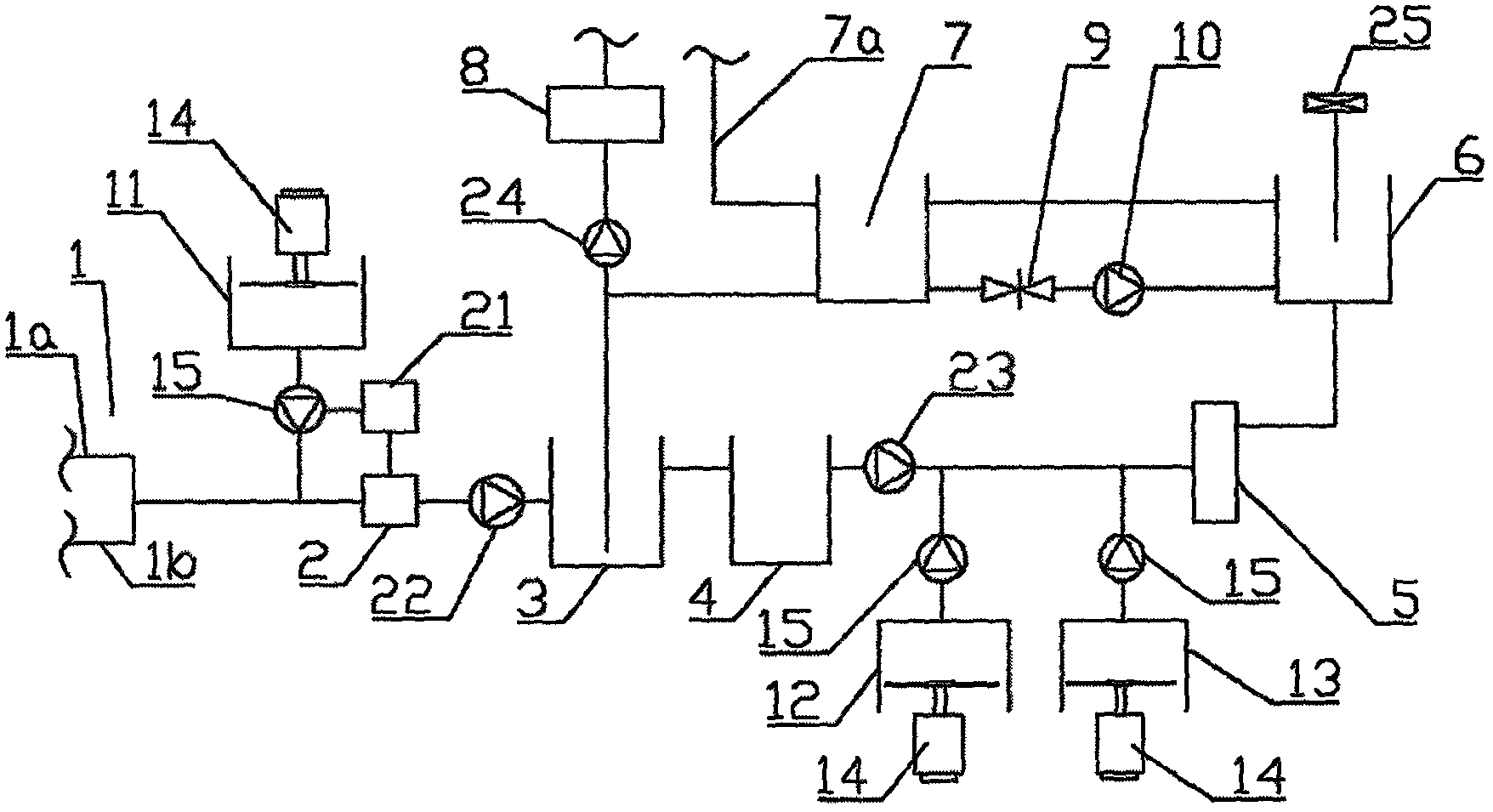

摘要附图
权利要求书
1.污水分类收集处理系统，其特征在于：包括依次连接的进水口、PH值检测装置、一级沉淀池、厌氧反应池、气浮机、生物接触氧化池、二级沉淀池，所述一级沉淀池的底部以及二级沉淀池的底部通过管道与板框压滤机的进料端连接，所述二级沉淀池的底部还设置有与所述生物氧化池相连的回污管道，回污管道上设置有截止阀以及回污泵，所述二级沉淀池的上部设置有清水管道，清水管道与池塘连通;
所述进水口与PH值检测装置之间的管路上设置有石灰配药筒，厌氧反应池与气浮机之间的管路上设置有聚合氧化铝配药筒以及聚丙烯酰胺配药筒，所述石灰配药筒、聚合氧化铝配药筒以及聚丙烯酰胺配药筒中均设置有搅拌装置;
所述搅拌装置包括设置在所述筒体中心的搅拌轴，所述搅拌轴由上搅拌轴和下搅拌轴组成，二者通过连接管连接，且二者轴心在同一直线上;所述下搅拌轴上沿其轴向分布设置有若干个下搅拌叶片，且下搅拌轴从所述筒体的底部伸出与驱动电机连接;所述上搅拌轴上沿其轴向分布设置有若干个上搅拌叶片;所述连接管上设置有若干个调位孔，所述上搅拌轴上设置有与调位孔位置对应的若干个安装孔;
所述石灰配药筒、聚合氧化铝配药筒以及聚丙烯酰胺配药筒的储料口处均设置有计量泵，其中位于石灰配药筒处的计量泵连接有PLC控制系统，PLC控制系统与PH检测装置连接;
所述进水口包括生活废水进水口以及工业生产废水口。
2.根据权利要求1所述的污水分类收集处理系统，其特征在于：所述PH检测装置与一级沉淀池之间设置有第一提升泵。
3.根据权利要求1所述的污水分类收集处理系统，其特征在于：所述厌氧反应池与气浮机之间设置有第二提升泵。
4.根据权利要求1所述的污水分类收集处理系统，其特征在于：所述板框压滤机的进料端设置有泥浆泵。
5.根据权利要求1所述的污水分类收集处理系统，其特征在于：所述下搅拌叶片包括第一水平部与第一竖直部，各下搅拌叶片的第一竖直部距下搅拌轴中心的距离不同;所述上搅拌叶片包括第二水平部与第二竖直部，各上搅拌叶片的第二竖直部距上搅拌轴中心的距离不同;所述下搅拌叶片上设置的第一竖直部距下搅拌轴中心的最大距离小于所述上搅拌叶片上设置的第二竖直部距上搅拌轴中心的最小距离;相邻的所述下搅拌叶片与所述上搅拌叶片与搅拌轴的环向夹角相同，即二者为交错布置。
6.根据权利要求1所述的污水分类收集处理系统，其特征在于：所述生物接触氧化池中设置有罗茨风机。
说明书
污水分类收集处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及污水分类收集处理系统。
背景技术
随着社会的发展，人们的环境保护意识越来越强，工厂生产中会产生工业污水，生活中也会产生生活污水，现有污水处理技术包括污水物理处理技术、污水物理化学处理技术、污水生物化学处理技术和污水化学处理技术，然而，现在应用的污水处理系统大多数只能够针对某一类污水进行处理，不能对不同类型的污水进行处理，造成污水处理系统通用性差，而且使用不同的污水处理系统处理，会造成前期系统投资过大，加重经营者的经济负担。
实用新型内容
本实用新型的目的在于避免现有技术的不足之处，提供污水分类收集处理系统，从而有效解决现有技术中存在的不足之处。
为实现上述目的，本实用新型采取的技术方案为：污水分类收集处理系统，包括依次连接的进水口、PH值检测装置、一级沉淀池、厌氧反应池、气浮机、生物接触氧化池、二级沉淀池，所述一级沉淀池的底部以及二级沉淀池的底部通过管道与板框压滤机的进料端连接，所述二级沉淀池的底部还设置有与所述生物氧化池相连的回污管道，回污管道上设置有截止阀以及回污泵，所述二级沉淀池的上部设置有清水管道，清水管道与池塘连通;
所述进水口与PH值检测装置之间的管路上设置有石灰配药筒，厌氧反应池与气浮机之间的管路上设置有聚合氧化铝配药筒以及聚丙烯酰胺配药筒，所述石灰配药筒、聚合氧化铝配药筒以及聚丙烯酰胺配药筒中均设置有搅拌装置;
所述搅拌装置包括设置在所述筒体中心的搅拌轴，所述搅拌轴由上搅拌轴和下搅拌轴组成，二者通过连接管连接，且二者轴心在同一直线上;所述下搅拌轴上沿其轴向分布设置有若干个下搅拌叶片，且下搅拌轴从所述筒体的底部伸出与驱动电机连接;所述上搅拌轴上沿其轴向分布设置有若干个上搅拌叶片;所述连接管上设置有若干个调位孔，所述上搅拌轴上设置有与调位孔位置对应的若干个安装孔;
所述石灰配药筒、聚合氧化铝配药筒以及聚丙烯酰胺配药筒的储料口处均设置有计量泵，其中位于石灰配药筒处的计量泵连接有PLC控制系统，PLC控制系统与PH检测装置连接;
所述进水口包括生活废水进水口以及工业生产废水口。
进一步，所述PH检测装置与一级沉淀池之间设置有第一提升泵。
进一步，所述厌氧反应池与气浮机之间设置有第二提升泵。
进一步，所述板框压滤机的进料端设置有泥浆泵。
进一步，所述下搅拌叶片包括第一水平部与第一竖直部，各下搅拌叶片的第一竖直部距下搅拌轴中心的距离不同;所述上搅拌叶片包括第二水平部与第二竖直部，各上搅拌叶片的第二竖直部距上搅拌轴中心的距离不同;所述下搅拌叶片上设置的第一竖直部距下搅拌轴中心的最大距离小于所述上搅拌叶片上设置的第二竖直部距上搅拌轴中心的最小距离;相邻的所述下搅拌叶片与所述上搅拌叶片与搅拌轴的环向夹角相同，即二者为交错布置。
进一步，所述生物接触氧化池中设置有罗茨风机。
本实用新型的上述技术方案具有以下有益效果：本实用新型包括用于分类收集污水的生产污水进口和工业污水进口，可以同时处理两个进口的污水，将以往的两套处理系统合成一套，大大的降低了设备成本，同时减小了占地面积;PH值检测仪、PLC控制系统以及计量泵三者配合，可以对污水的PH进行自动的调整，不仅精度高，而且减少了操作人员的工作量;搅拌装置的结构简单，成本低，并且上搅拌叶片的位置可调，可以根据实际生产的需要进行调整，使用灵活，同时便于拆卸，适用时间长了，当叶片表面附着物过多的时候，可以及时、方便的进行拆卸清洗;设置有一级、二级沉淀池以及好氧、厌氧反应池，对污水进行了充分的处理，保证排出的水基本不会含有对环境有害的物质，是一套非常环保的系统;通过板框压滤机对污泥进行固化，便于污泥的掩埋等处理。
