申请日2017.01.19
公开(公告)日2017.08.11
IPC分类号C02F9/04; C02F1/72; C02F1/56; C02F101/30
摘要
本实用新型公开用于餐厨垃圾废水的芬顿处理系统，包括芬顿反应器(1)和沉淀器(10)，所述芬顿反应器(1)包括依次连通的第一反应区(1‑1)、第二反应区(1‑2)、第三反应区(1‑3)和第四反应区(1‑4)，所述第一反应区(1‑1)设有进水口，所述第四反应区(1‑4)设有出水口，所述出水口经出水管道(7)连接至所述沉淀器(10)的进料口，所述沉淀器(10)上部清水经排水管道(11)外排，所述沉淀器(10)下部污泥经排泥管道(8)排至污泥处理系统。本实用新型提供的餐厨垃圾废水的芬顿处理系统，用于处理餐厨垃圾废水，反应时间短，有机物降解彻底。

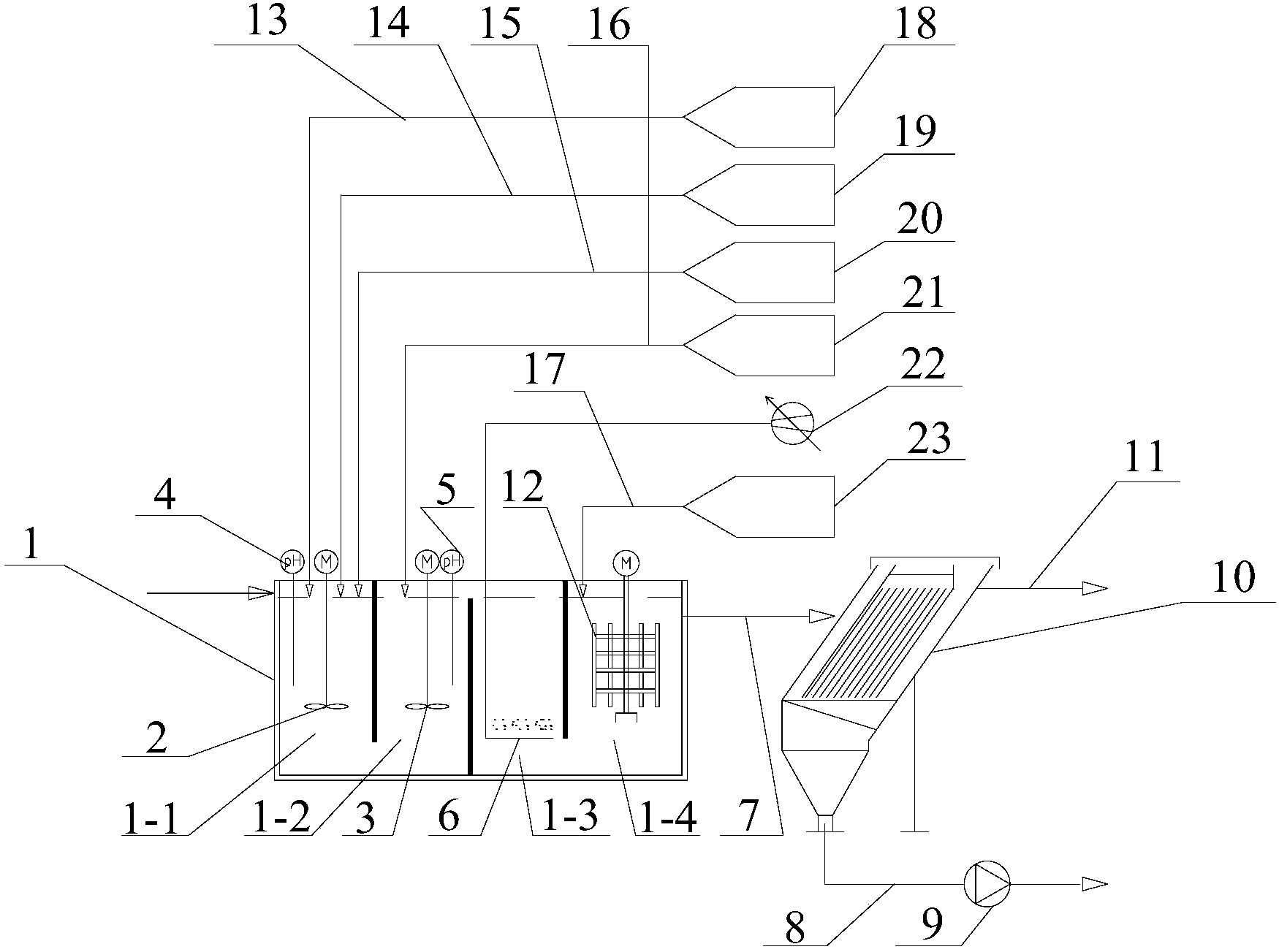

摘要附图
权利要求书
1.用于餐厨垃圾废水的芬顿处理系统，其特征在于：包括芬顿反应器(1)和沉淀器(10)，所述芬顿反应器(1)包括依次连通的第一反应区(1-1)、第二反应区(1-2)、第三反应区(1-3)和第四反应区(1-4)，所述第一反应区(1-1)设有进水口，所述第四反应区(1-4)设有出水口，所述出水口经出水管道(7)连接至所述沉淀器(10)的进料口，所述沉淀器(10)上部清水经排水管道(11)外排，所述沉淀器(10)下部污泥经排泥管道(8)排至污泥处理系统;
所述第一反应区(1-1)内设有第一搅拌器(2)和第一pH测定仪(4)，所述第一反应区(1-1)的上部设有经第一投放管道(13)连接至硫酸投加装置(18)的第一投药口、经第二投放管道(14)连接至硫酸亚铁投加装置(19)的第二投药口及经第三投放管道(15)连接至双氧水投加装置(20)的第三投药口;
所述第二反应区(1-2)内设有第二搅拌器(3)和第二pH测定仪(5)，所述第二反应区(1-2)上部设有经第四投放管道(16)连接至氢氧化钠投加装置(21)的第四投药口;
所述第三反应区(1-3)内设有曝气装置(6);
所述第四反应区(1-4)内设有第三搅拌器(12)，所述第四反应区(1-4)的上部设有经第五投放管道(17)连接至聚丙烯酰胺投加装置(23)的第五投药口。
2.根据权利要求1所述的用于餐厨垃圾废水的芬顿处理系统，其特征在于：所述第三搅拌器(12)为框式搅拌器。
3.根据权利要求1或2所述的用于餐厨垃圾废水的芬顿处理系统，其特征在于：所述沉淀器(10)为斜板沉淀器。
说明书
用于餐厨垃圾废水的芬顿处理系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种用于餐厨垃圾废水的芬顿处理系统。
背景技术
餐厨垃圾主要成分包括米和面粉类食物残余、蔬菜、动植物油、肉骨等，从化学组成上，有淀粉、纤维素、蛋白质、脂类和无机盐。目前国内主流的餐厨垃圾处理技术是，将餐厨垃圾通过预处理分选后，对餐厨垃圾中的有机质进行厌氧发酵，将餐厨垃圾转化为沼气能源，并对厌氧发酵产生的沼液沼渣进行分离，分离后的沼液进一步处理后排入城镇污水处理系统。
餐厨废水有机质含量高，COD浓度80000-120000mg/L，经厌氧-好氧处理后可降至1500-2000mg/L，剩余COD为不可生物降解的惰性COD，为实现达标排放需进行深度处理。
芬顿(Fenton)氧化是深度处理的一种，利用硫酸亚铁催化双氧水，产生强氧化性的羟基自由基·OH，将大分子难降解的有机物氧化成小分子有机物、二氧化碳和水的过程，在印染废水、含油废水、含酚废水、焦化废水、含硝基苯废水、二苯胺废水等废水处理中体现了很广泛的应用。
实用新型内容
本实用新型目的是提供一种用于餐厨垃圾废水的芬顿处理系统，可用于对餐厨垃圾废水的深度处理，反应时间短，有机物降低彻底。
基于上述问题，本实用新型提供的技术方案是：
用于餐厨垃圾废水的芬顿处理系统，包括芬顿反应器和沉淀器，所述芬顿反应器包括依次连通的第一反应区、第二反应区、第三反应区和第四反应区，所述第一反应区设有进水口，所述第四反应区设有出水口，所述出水口经出水管道连接至所述沉淀器的进料口，所述沉淀器上部清水经排水管道外排，所述沉淀器下部污泥经排泥管道排至污泥处理系统，;
所述第一反应区内设有第一搅拌器和第一pH测定仪，所述第一反应区的上部设有经第一投放管道连接至硫酸投加装置的第一投药口、经第二投放管道连接至硫酸亚铁投加装置的第二投药口及经第三投放管道连接至双氧水投加装置的第三投药口;
所述第二反应区内设有第二搅拌器和第二pH测定仪，所述第二反应区上部设有经第四投放管道连接至氢氧化钠投加装置的第四投药口;
所述第三反应区内设有曝气装置;
所述第四反应区内设有第三搅拌器，所述第四反应区的上部设有经第五投放管道连接至聚丙烯酰胺投加装置的第五投药口。
在其中的一些实施方式中，所述第三搅拌器为框式搅拌器。
在其中的一些实施方式中，所述沉淀器为斜板沉淀器。
与现有技术相比，本实用新型的优点是：
采用本实用新型的技术方案，餐厨垃圾废水进入第一反应区，根据第一pH测定仪测得的pH值，往第一反应区内投加硫酸以调节pH为3～4，然后投加硫酸亚铁和双氧水，发生芬顿反应使废水中难降解的有机物被氧化;废水进入第二反应区，投加氢氧化钠调节pH为6～9;之后废水进入第三反应区进行曝气，曝气装置将芬顿反应产生的CO2从水中吹脱;废水进入第四反应区，投加聚丙烯酰胺将氧化反应形成的细小絮体凝聚成更大的絮体，便于沉淀分离;最后废水进入沉淀器进行固液分离;该反应系统反应时间短，有机物降解彻底，可实现餐厨垃圾废水的达标排放。
